LIGADOR NÃO APARENTE DE ENGANCHAMENTO MADEIRA - MADEIRA

UV-T

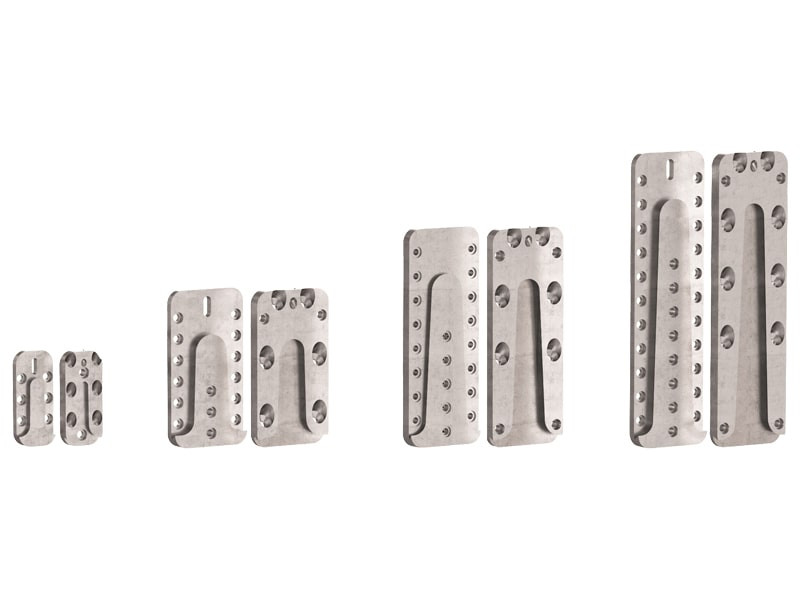

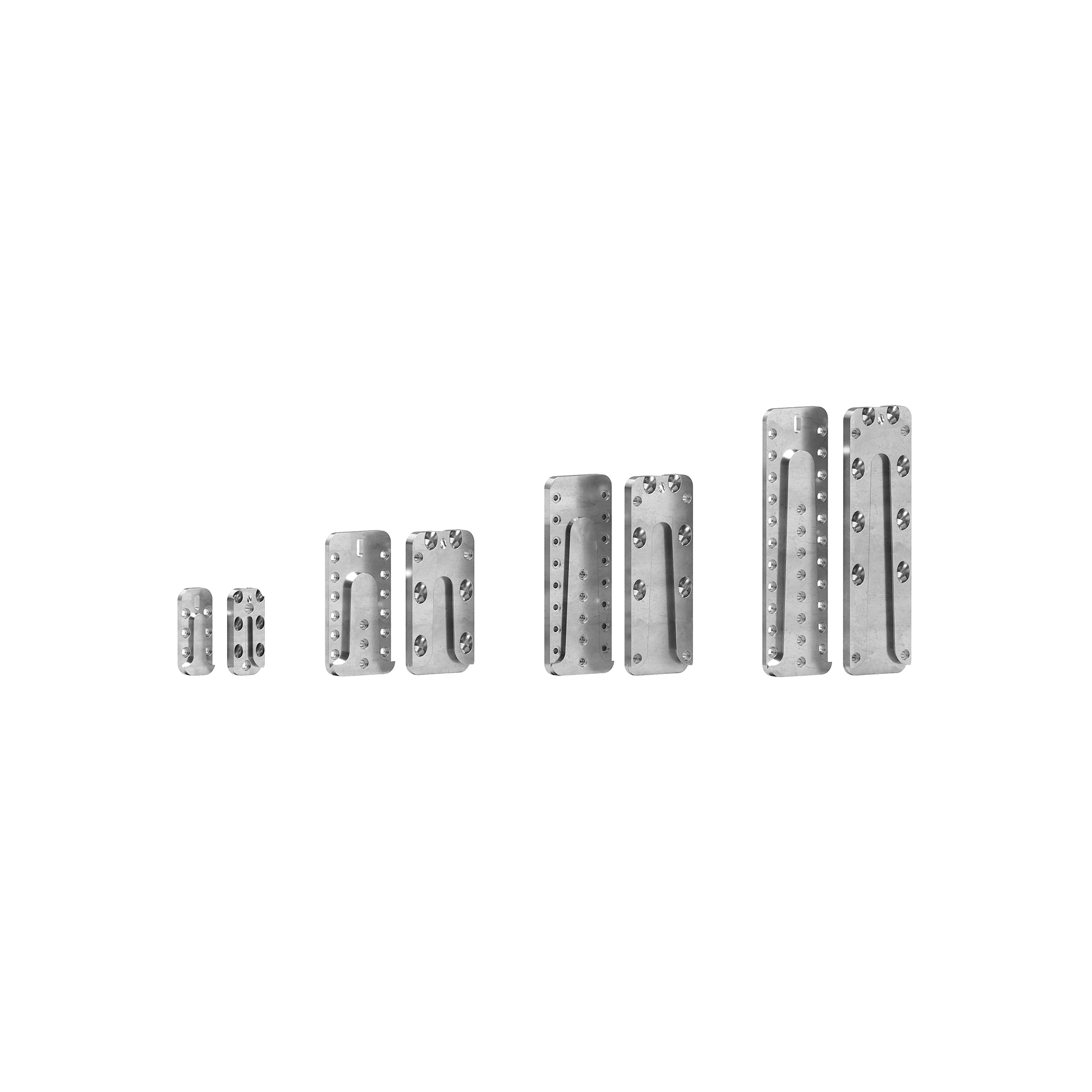

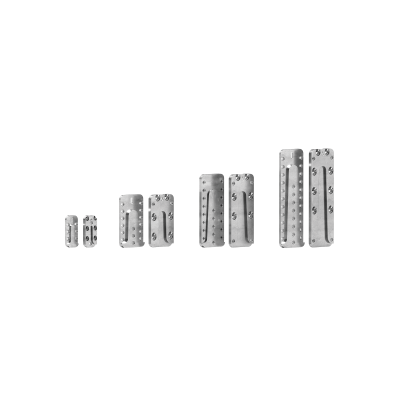

Sistema de ligação de engate, rápido de instalar e desmontar, ideal para a realização de estruturas temporárias. Disponível em cinco versões, para se adaptar à viga secundária e à carga aplicada. Resistências superiores a 60 kN.

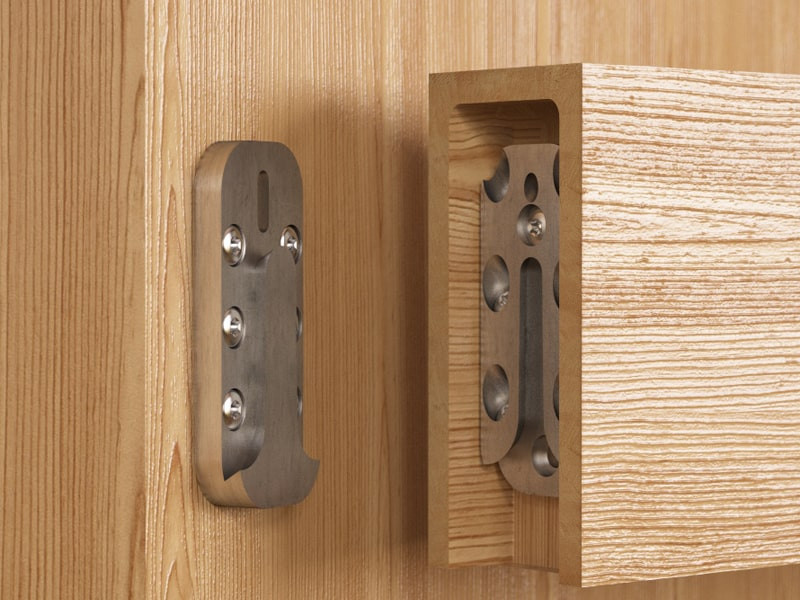

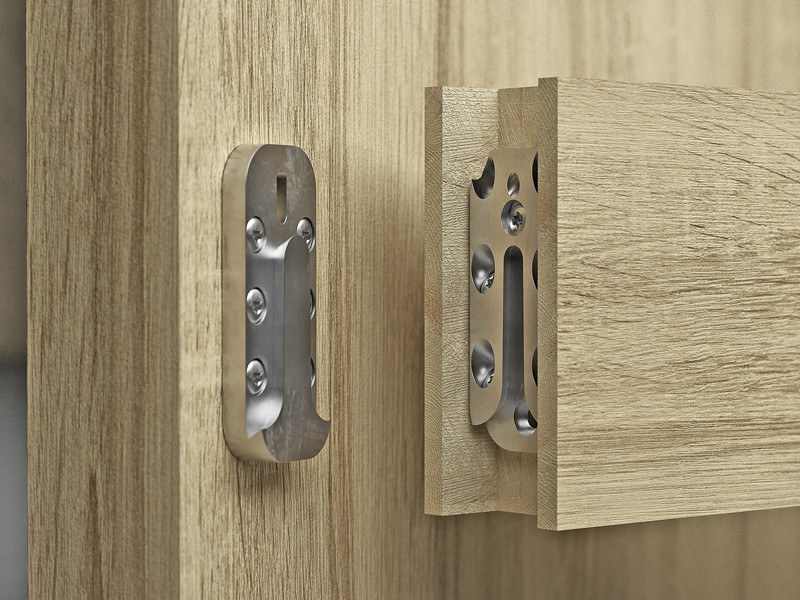

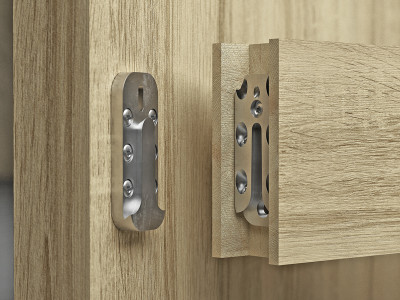

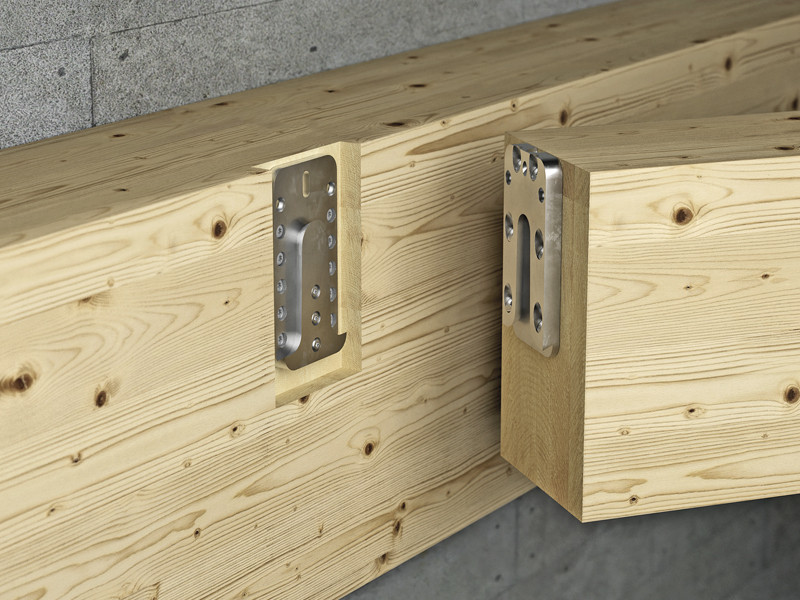

UV-T, o conector oculto para ligações removíveis madeira-madeira.

Video

Resistências certificadas em todas as direções de carga, para uma fixação segura mesmo na presença de forças laterais, axiais e de elevação, como o sismo e o vento.

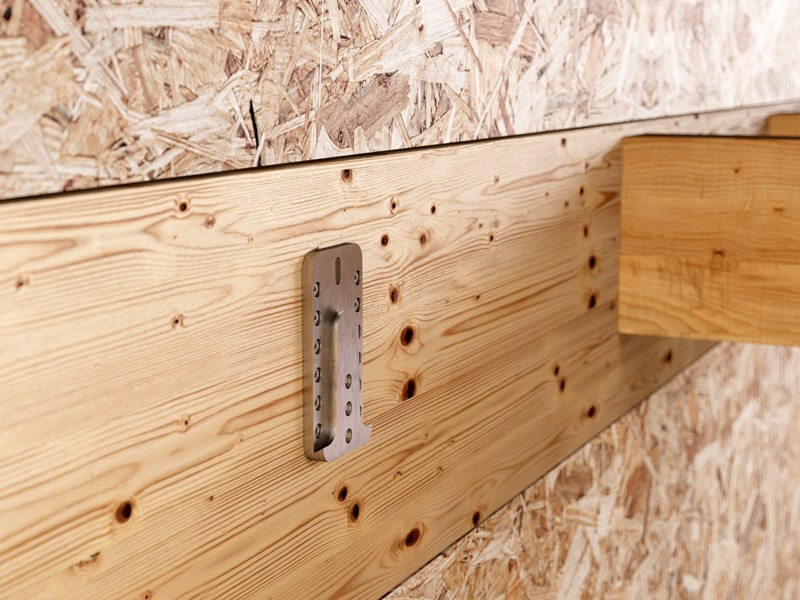

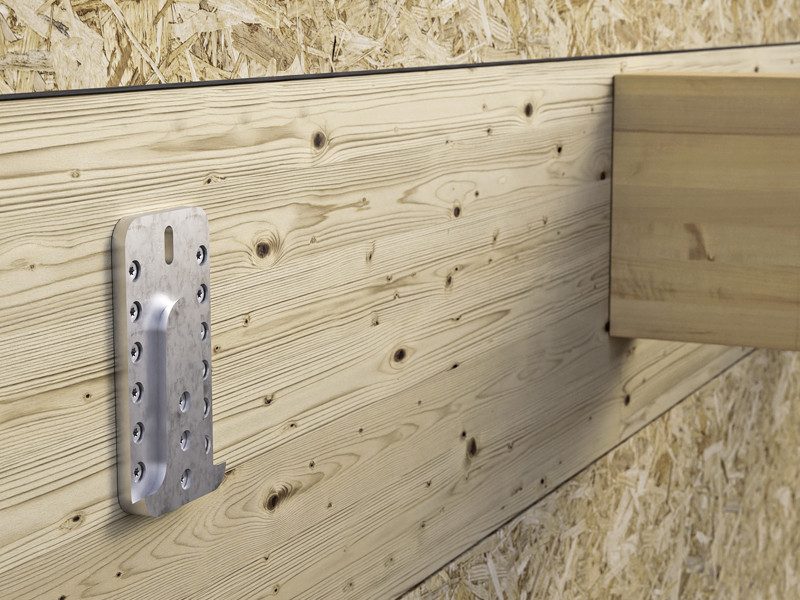

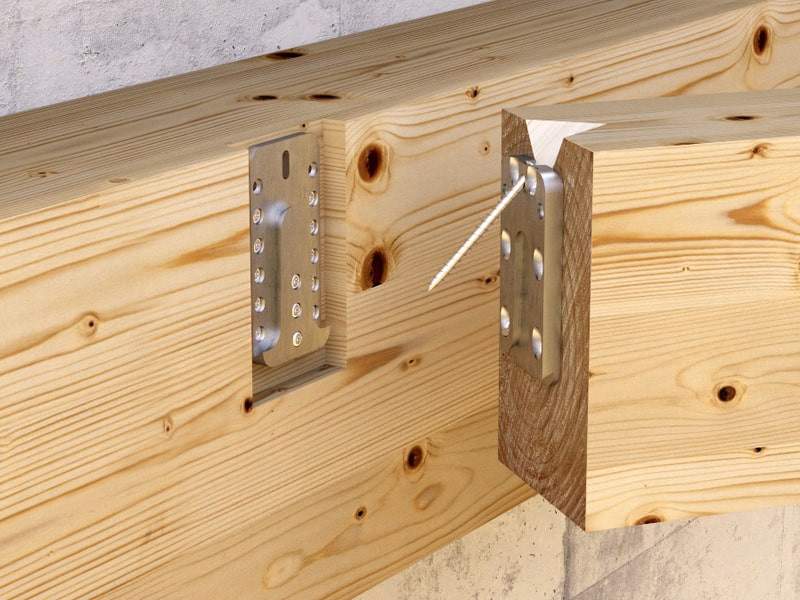

Chapa tridimensional furada em liga de alumínio é ideal para a realização de ligações de corte madeira-madeira e aplicações que exigem resistência em todas as direções; é também adequada para utilização em madeira maciça e lamelada, CLT e LVL.

Documentação

Ficha técnica
Ficha técnica USA
Declaração de desempenho (DOP) Descarregue
File CAD

UV-T

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
UVT3070 30 70 16 25
UVT4085 40 85 16 25
UVT60115 60 115 16 25
UVT60160 60 160 16 10
UVT60215 60 215 16 10

Specifications

Fornecimento e colocação de ligador oculto de engate madeira-madeira, tipo UV-T.
Marcação CE em conformidade com ETA

Campos de emprego:

  • Ligações madeira-madeira

Material:

  • Chapa furada tridimensional em liga de alumínio

Geometria:

Angular:

– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
