PERFIL DE ENGATE PARA PAINÉIS CLT
LOCK FLOOR

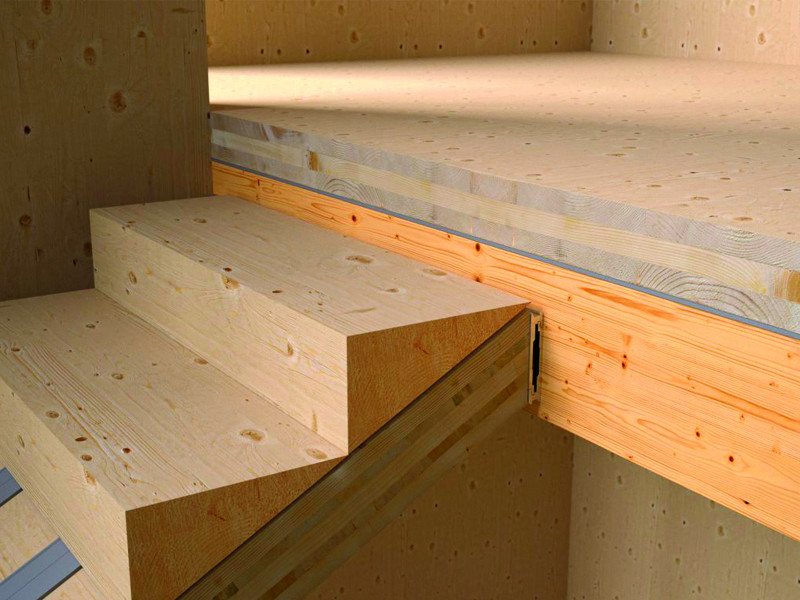

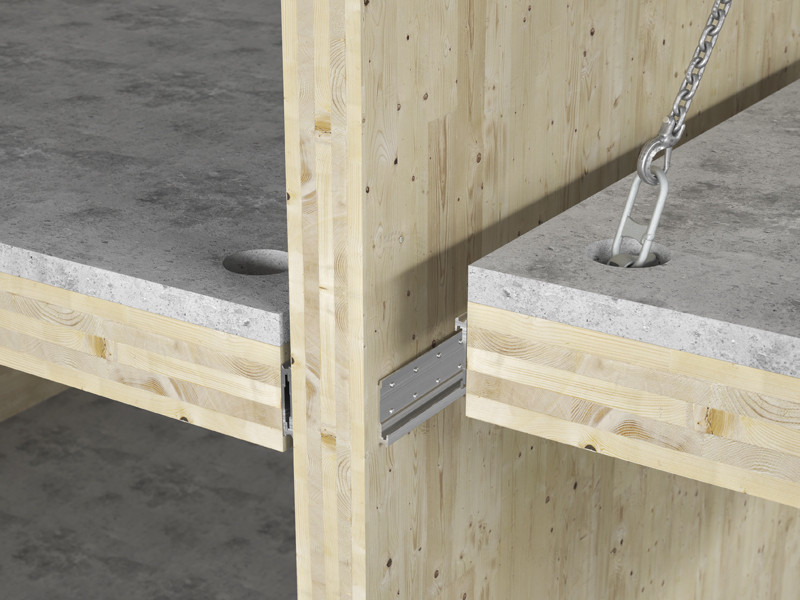

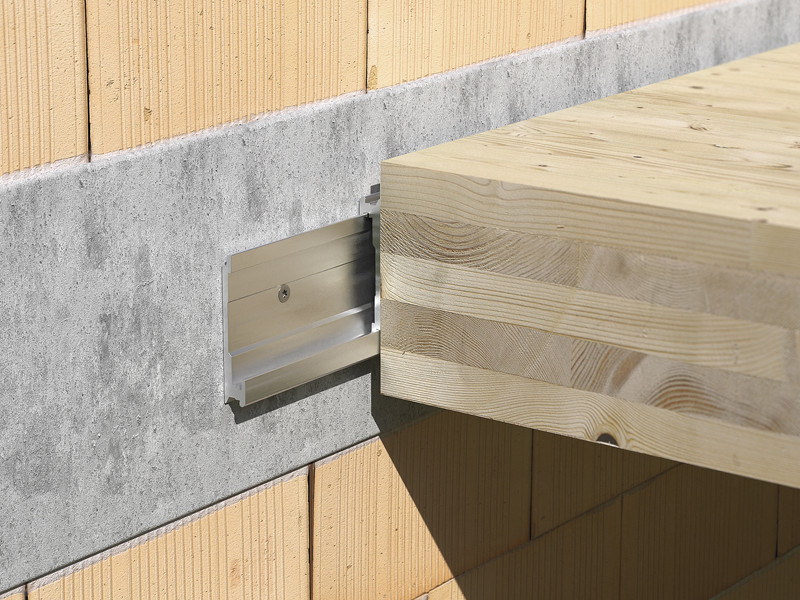

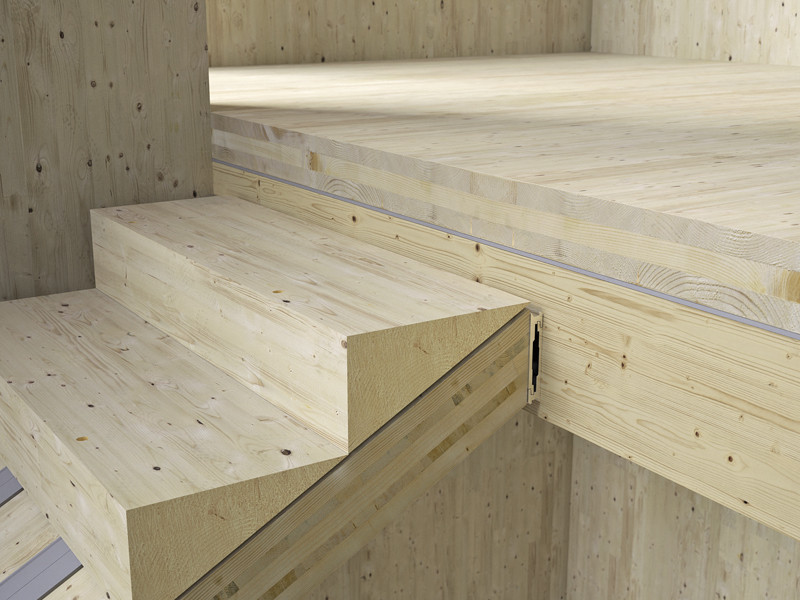

LOCK FLOOR é o inovador perfil em alumínio de engate para ligações madeira-madeira e madeira-betão que garante resistências excecionais. Rapidamente removível, é ideal para a realização de lajes de CLT com suporte em parede de betão ou de CLT. Também adequado para engate à estrutura de madeira de paredes de enchimento pré-fabricadas, rampas de escadas ou abrigos.
O INOVADOR PERFIL DE ENGATE LOCK FLOOR: MACIÇO, GARANTIDO, DESMONTÁVEL.

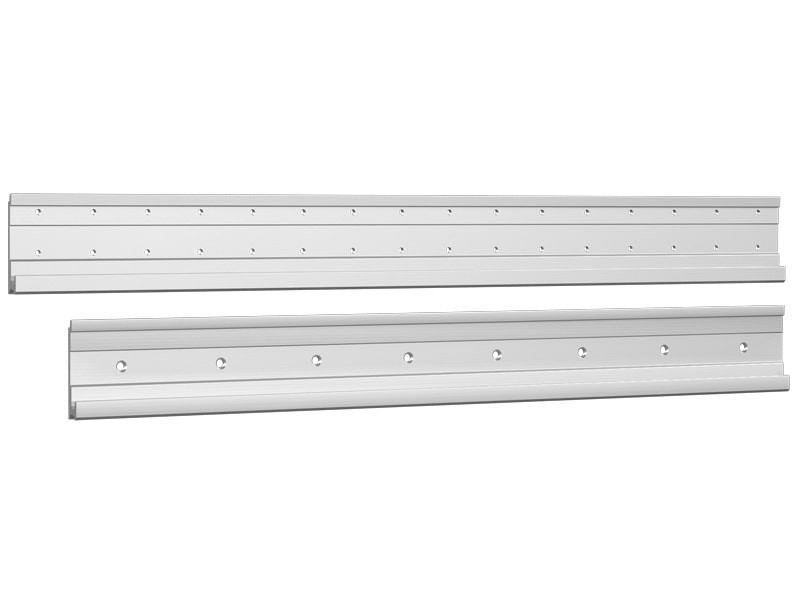

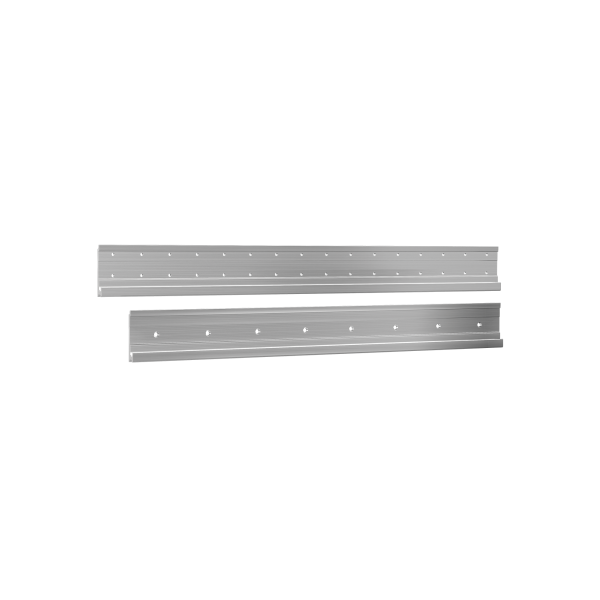

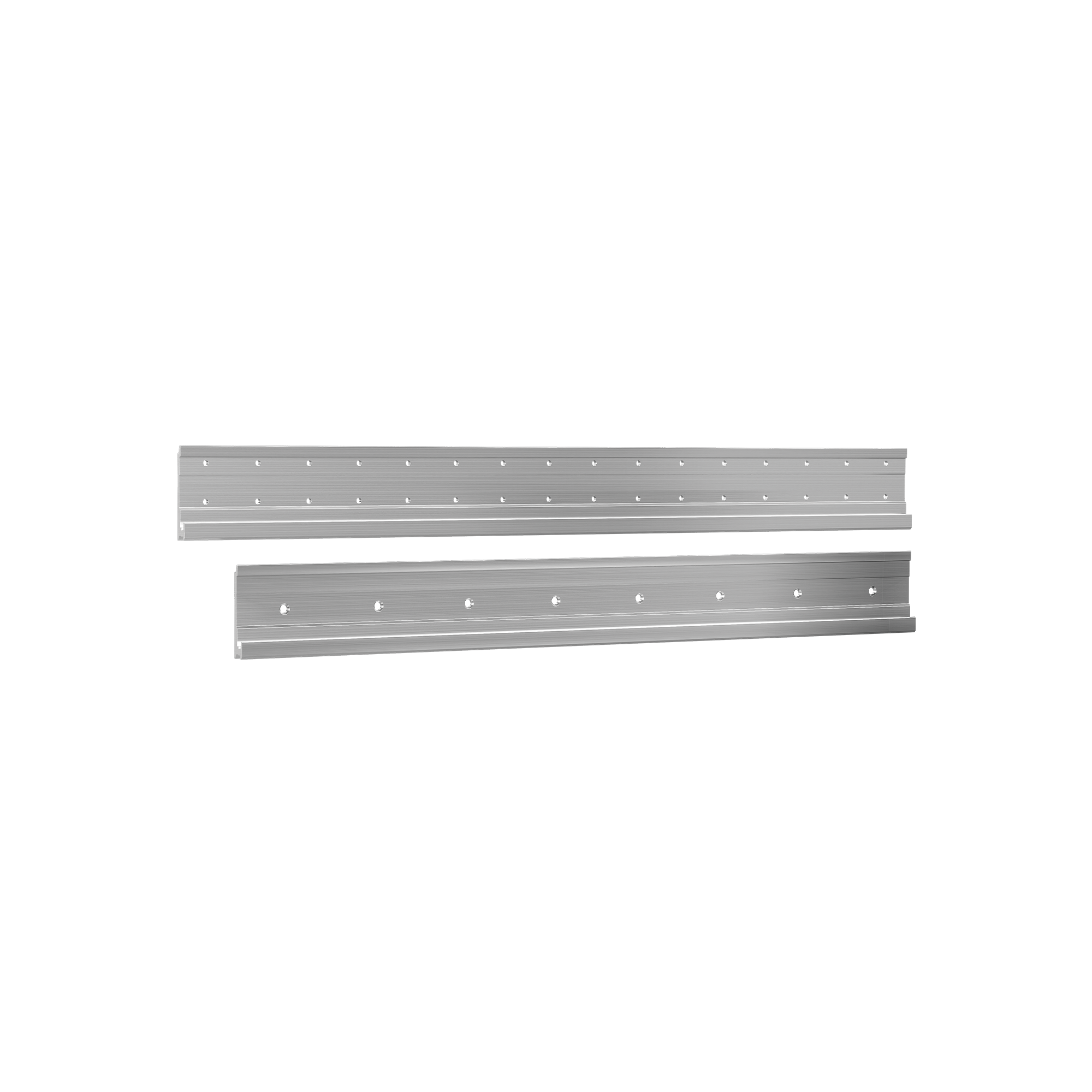

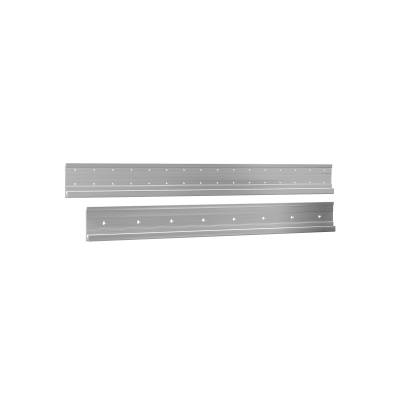

O LOCK FLOOR é constituído por um perfil em liga de alumínio. Disponível em duas versões: para ligações em parede de CLT ou em parede de betão. Graças à montagem com apenas um tipo de parafuso, a instalação do LOCK FLOOR é fácil e rápida. As duas partes do conector podem ser pré-instaladas no painel CLT e na parede, sem necessidade de efetuar fixações durante a fixação.
Documentação
| Ficha técnica | |
|---|---|
| Ficha técnica USA | |
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
LOCK T FLOOR
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKTFLOOR135 | 1200 | 135 | 22 | 1 |
LOCK C FLOOR
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKCFLOOR135 | 1200 | 135 | 22 | 1 |
Specifications
Fornecimento e colocação de ligador não aparente de engate madeira-madeira, tipo LOCK T FLOOR, e madeira-betão tipo LOCK C FLOOR.
Marcação CE em conformidade com ETA-19/0831
Campos de emprego:
-Ligações madeira-madeira
-Ligações madeira-betão
Material:
-Chapa furada tridimensional em liga de alumínio
Geometria:
Angular:
– H (mm):
-Chapa da base (mm):
-Espessura s (mm):
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
