LIGADOR OCULTO REMOVÍVEL

DISC FLAT

DISC FLAT é o conector removível oculto ideal para a realização de ligações de corte e de tração entre elementos de madeira.

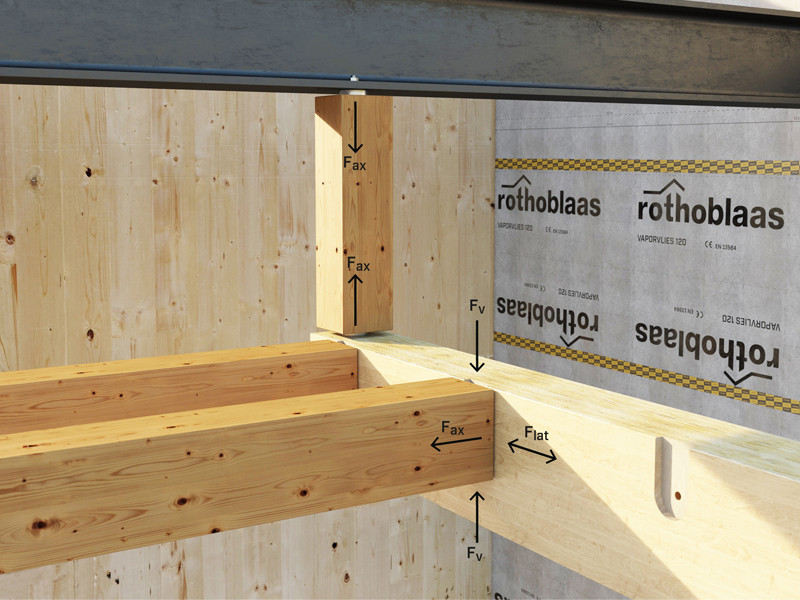

Resistente a forças quer de corte, quer de tração, graças ao aperto dos elementos por meio de uma barra condutora.

Video

DISC FLAT, O CONECTOR REMOVÍVEL UNIVERSAL PARA LIGAÇÕES OCULTAS

A instalação do DISC FLAT é fácil e rápida graças à possibilidade de aperto pós-montagem. Utilizável também para estruturas temporárias, pode ser removido com simplicidade, graças ao sistema de barra condutora.

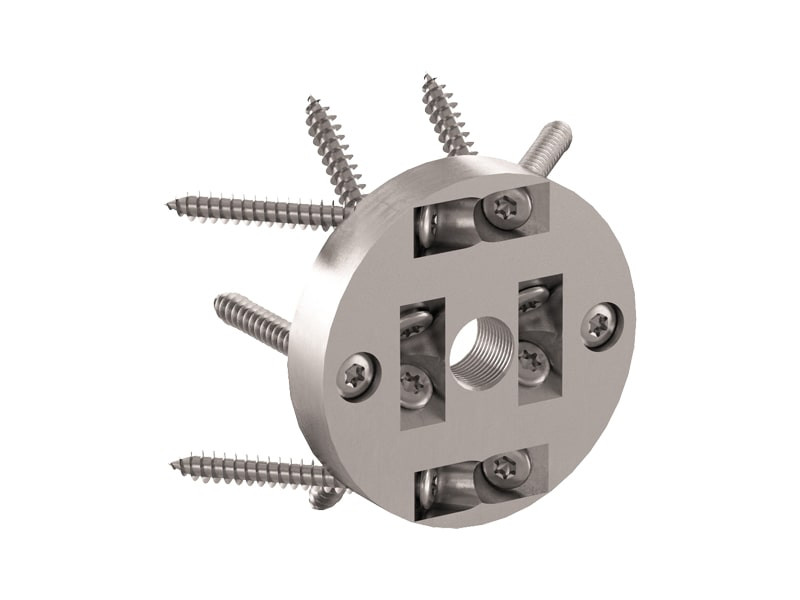

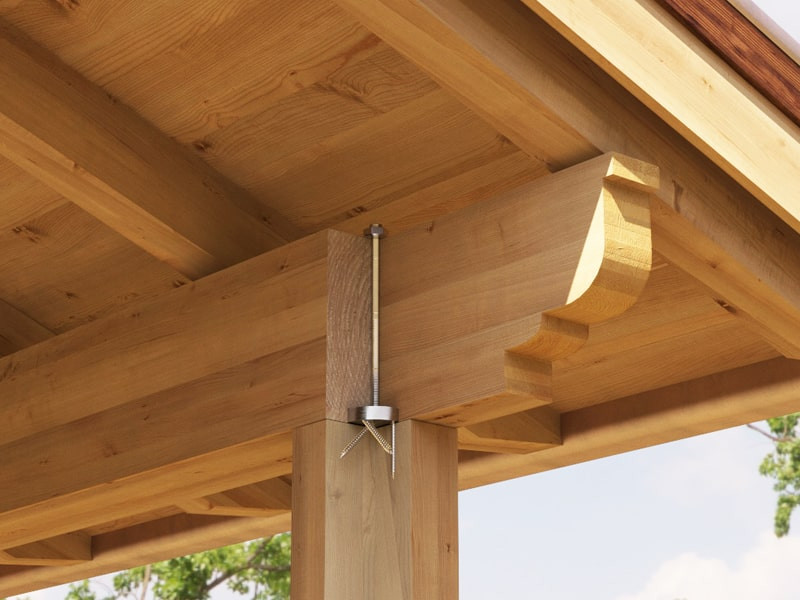

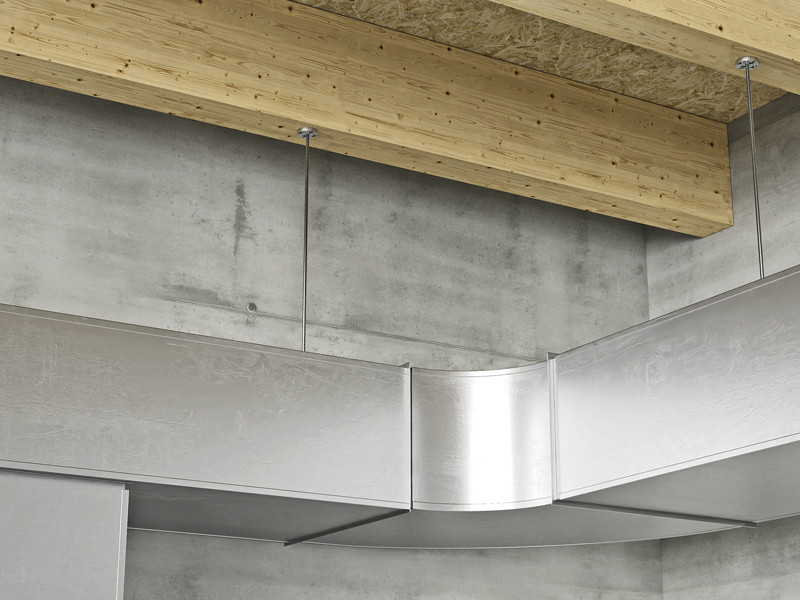

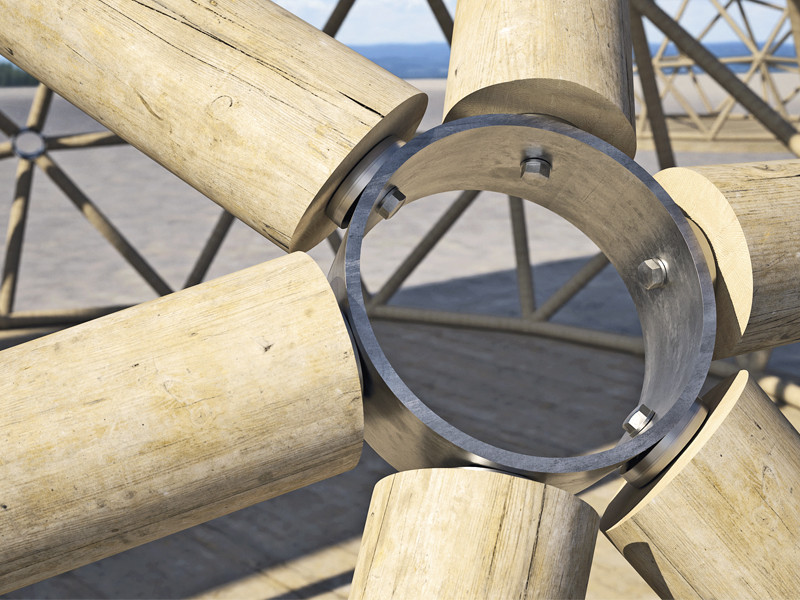

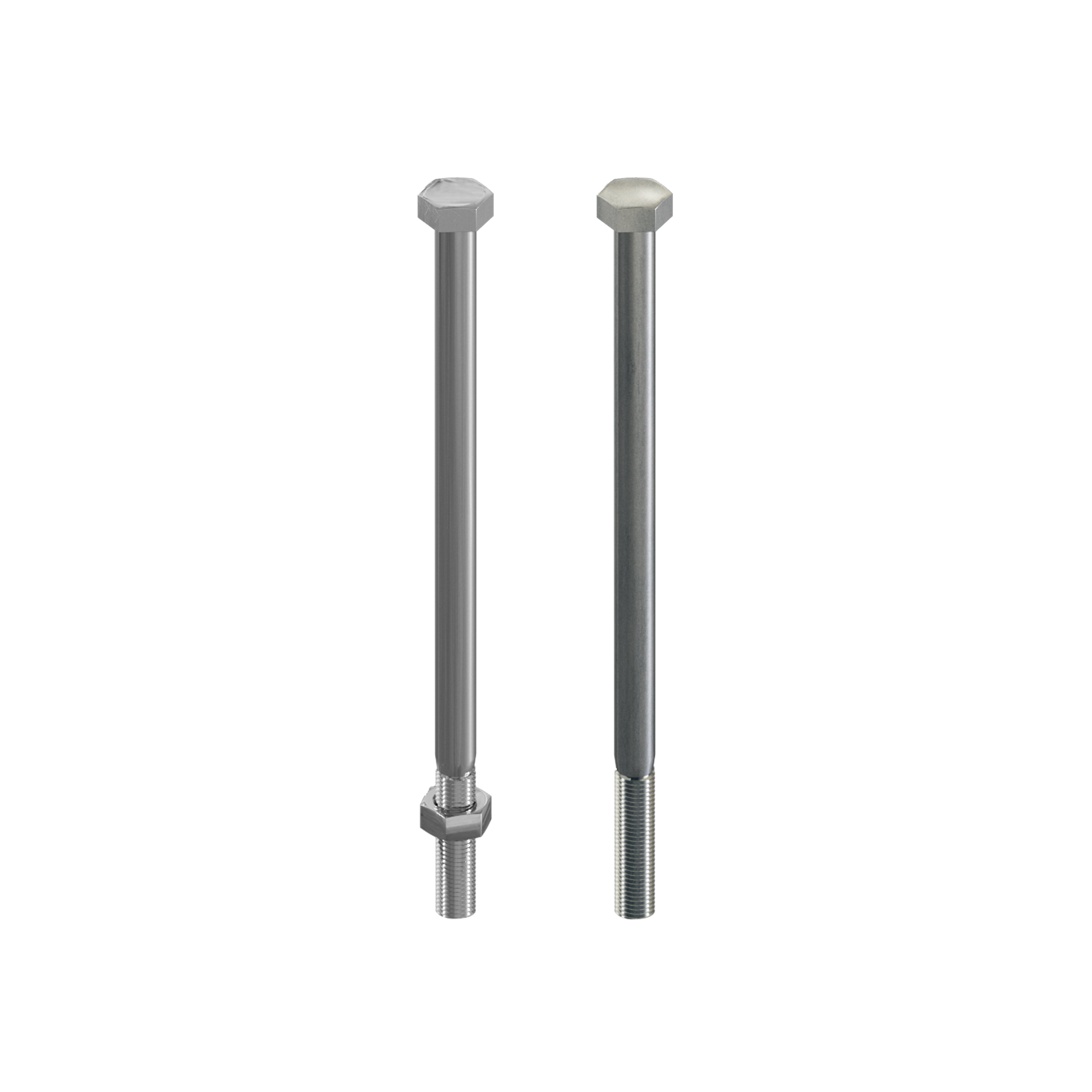

É um conector “jolly”, para fixar com parafusos específicos em qualquer ponto de um elemento estrutural de madeira, dispondo de um furo roscado, adequado para parafusos, barras roscadas ou ancorantes roscados para betão. Permite fixar um elemento estrutural de madeira a qualquer outro elemento estrutural através de um simples conector roscado.

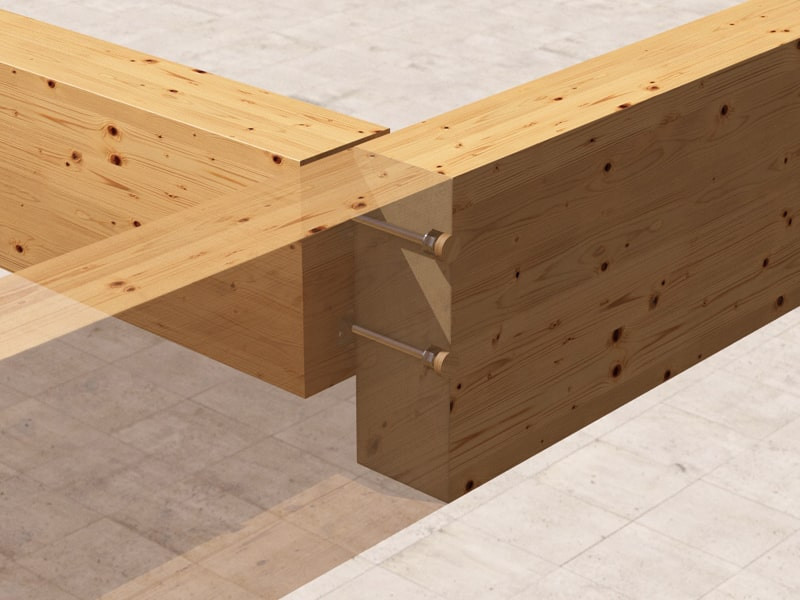

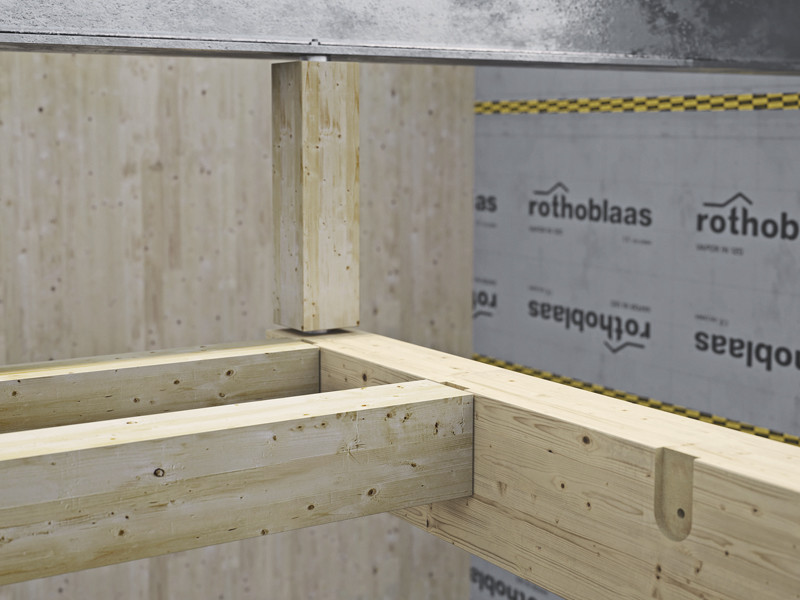

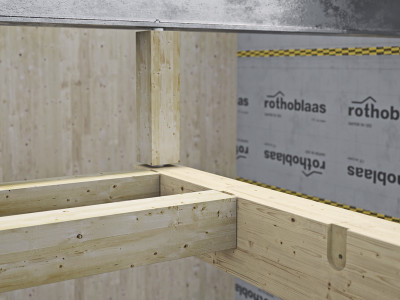

Com o DISC FLAT, é possível realizar ligações totalmente ocultas, garantindo um resultado estético agradável. Foi concebido para ligações de corte e tração madeira-madeira em todas as direções da viga secundária. Em aço ao carbono com zincagem galvânica, é ideal para aplicação em madeira maciça e lamelada, CLT, LVL e painéis à base de madeira. Marcação CE conforme ETA.

Documentação

Ficha técnica
Certificado ETA
File BIM.ifc
File BIM.rfa

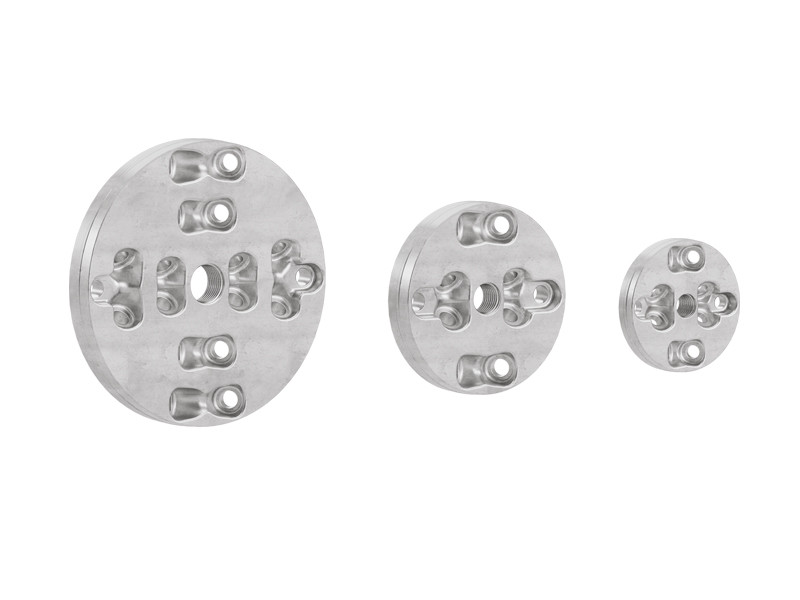

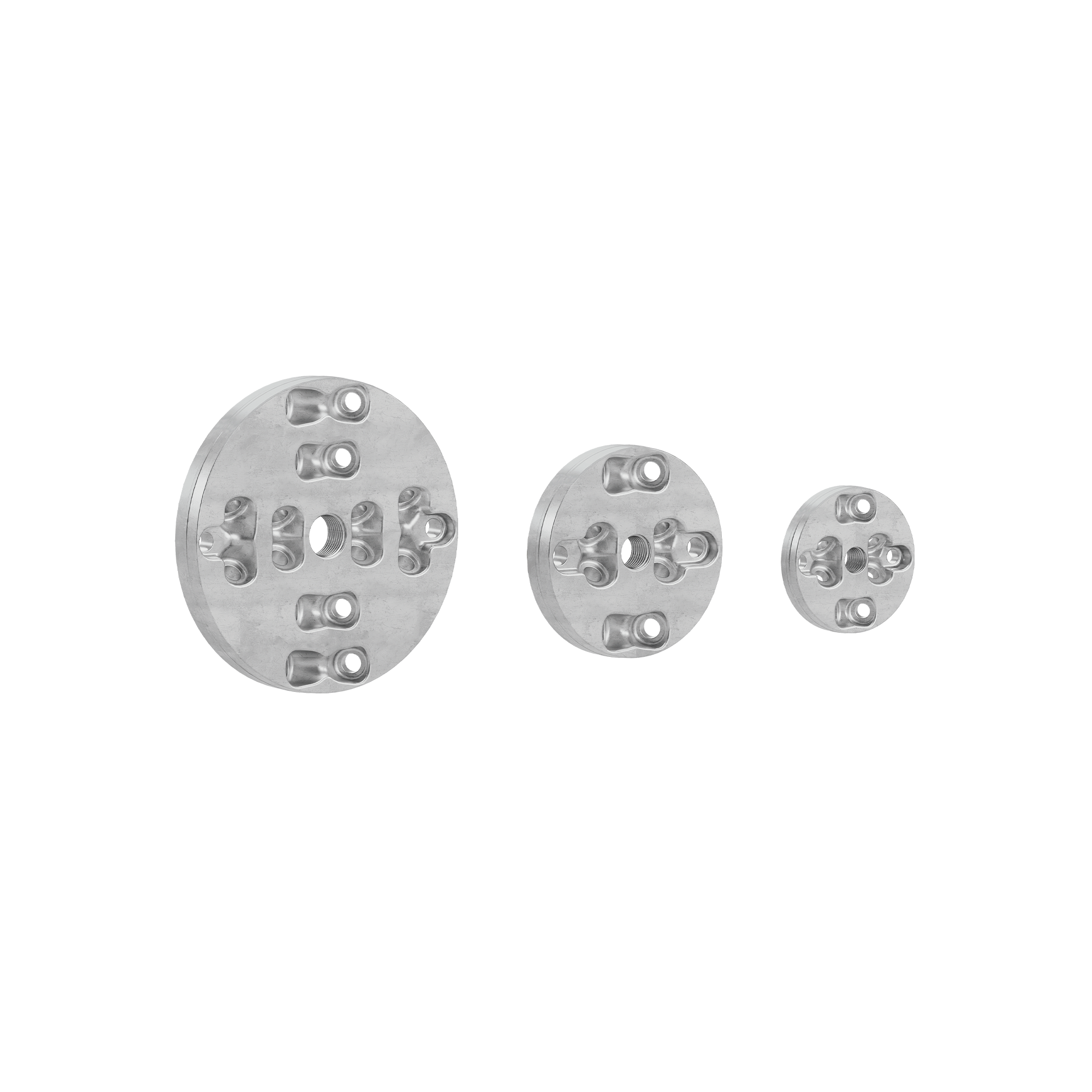

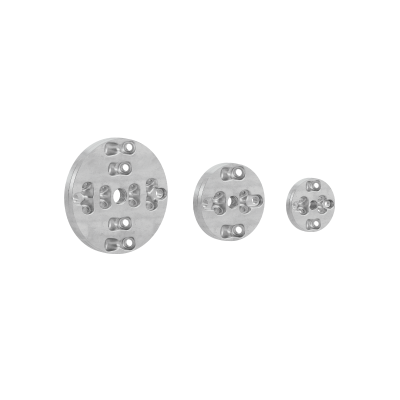

DISC FLAT

CÓDIGO d
[mm]
pçs
DISCF55 Ø55 20
DISCF80 Ø80 10
DISCF120 Ø120 5

Specifications

Fornecimento e colocação de ligador oculto removível, tipo DISC FLAT.
Marcação CE em conformidade com ETA 19/0706

Campos de emprego:

-Ligações madeira-madeira

Material:

-Chapa tridimensional furada de aço carbónico eletrogalvanizado

Geometria:

Angular:

  • H (mm) = :
  • Chapa da base (mm) = :
  • Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
