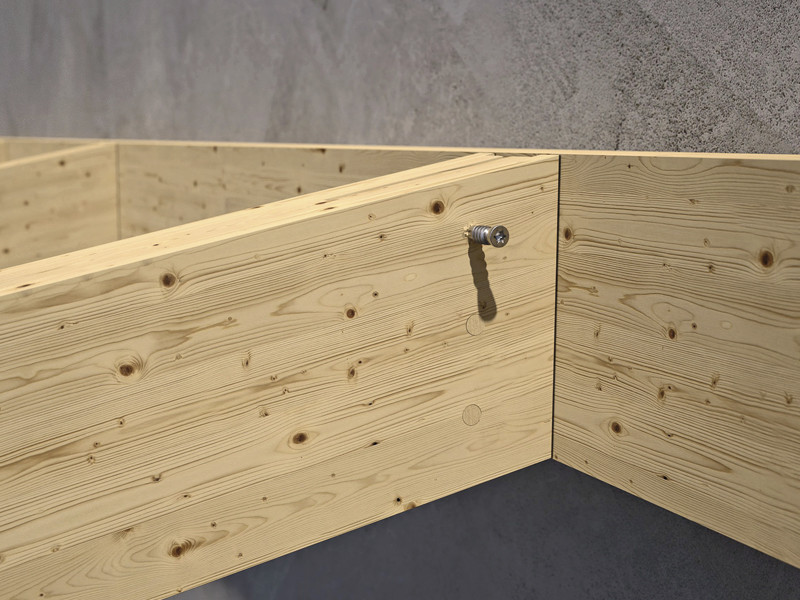

aplicação-ligador-oculto-sem-furos-alumini
aplicação-ligador-oculto-sem-furos-alumini
aplicação-ligador-oculto-sem-furos-alumini

ALUMINI

LIGADOR OCULTO SEM FUROS

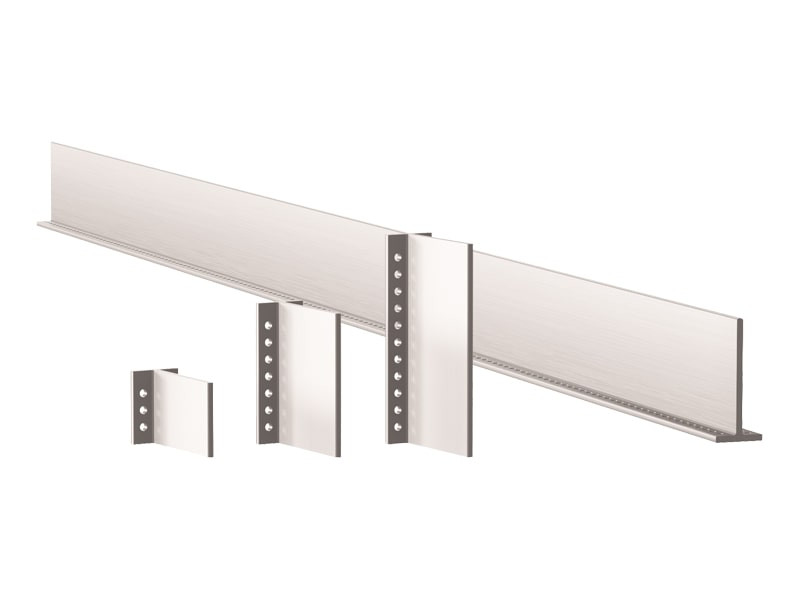

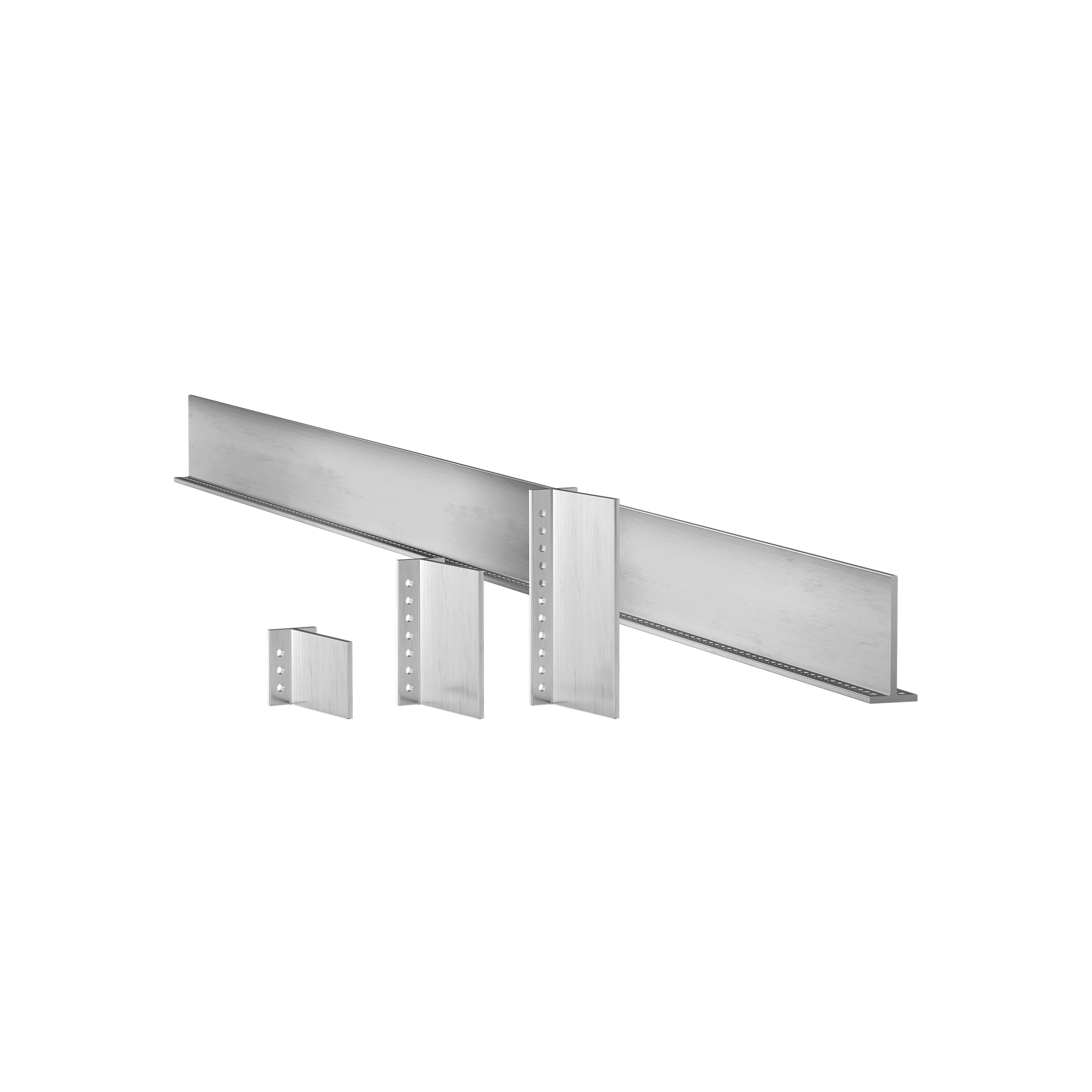

ALUMINI é um ligador em liga de aço-alumínio concebido para a realização de ligações ocultas em estruturas leves.

A geometria contida do contra-apoio permite ligações de vigas secundárias com largura reduzida, a partir de apenas 45 mm.

Produzido por extrusão, não possui soldaduras.

Descrição

COM OS LIGADORES PARA MADEIRA LAMELADA ALUMINI, PODE REALIZAR GRANDES LIGAÇÕES COM VIGAS PEQUENAS

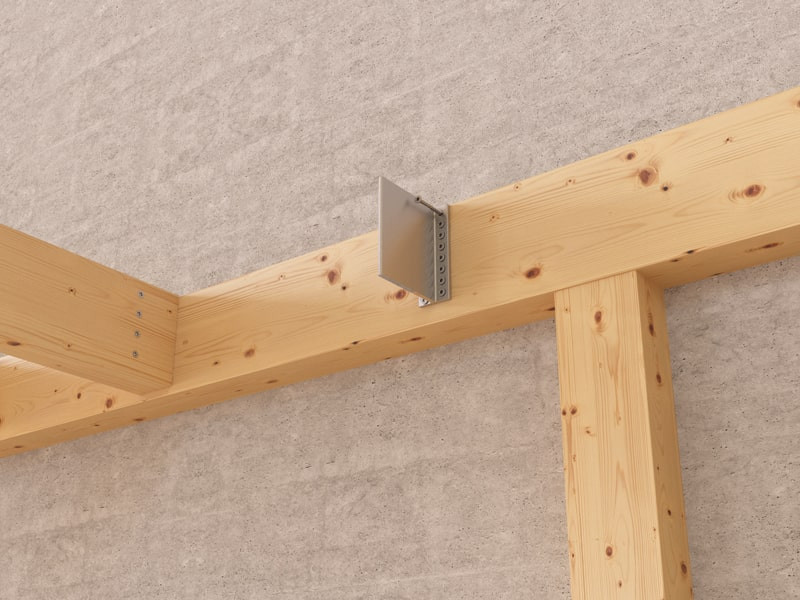

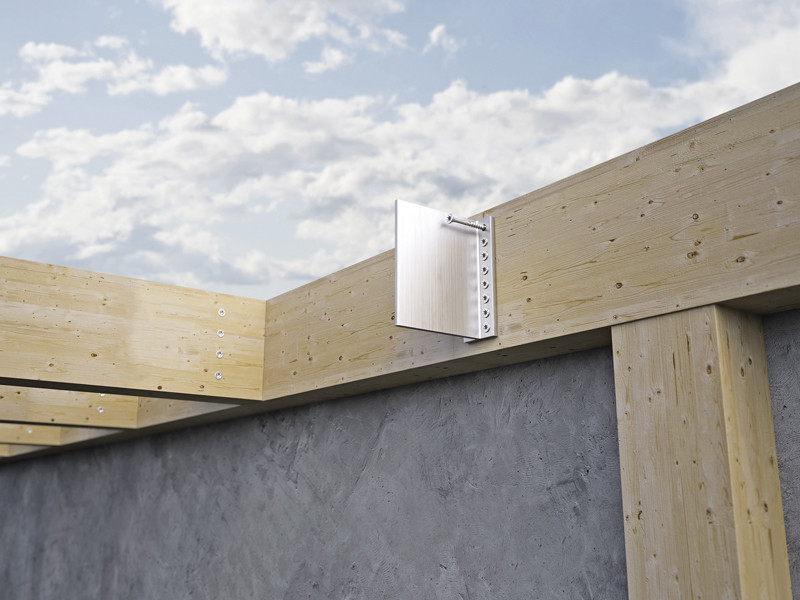

Os ligadores de fixação ALUMINI são chapas em T certificadas e calculadas em todas as direções (verticais, horizontais e axiais) e permitem realizar ligações inclinadas. A fixação, simples e veloz, realiza-se com parafusos HBS PLATE EVO sobre a viga principal e com cavilhas autoperfurantes ou lisos sobre a viga secundária.

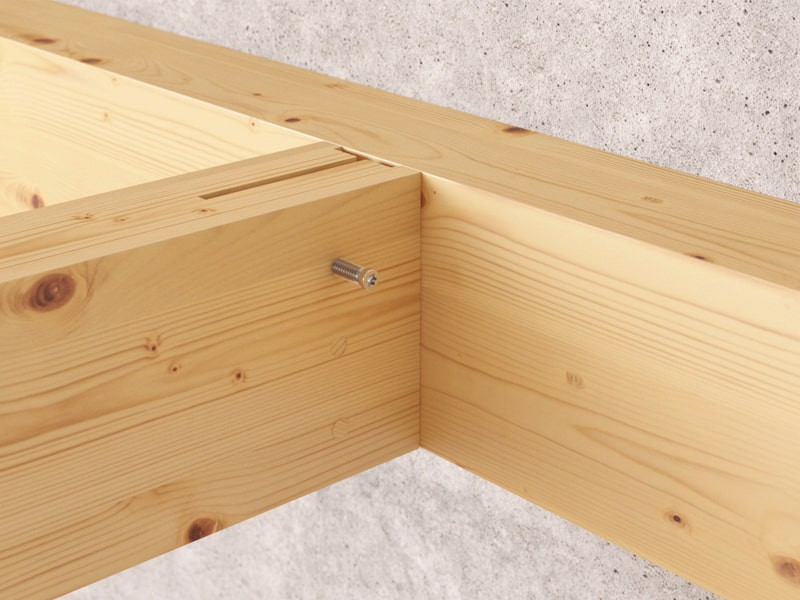

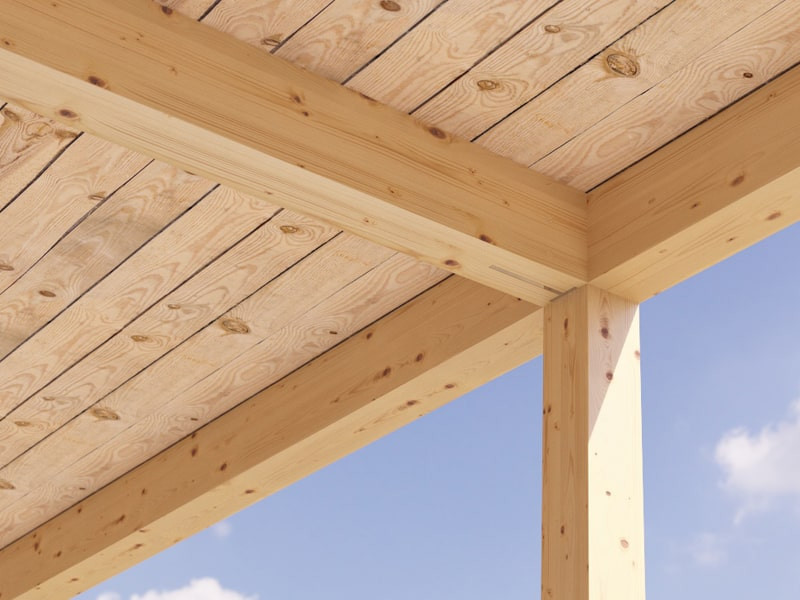

A ligação oculta garante uma estética agradável e satisfaz os requisitos de resistência ao fogo. Utilizável também em ambiente exterior, se coberta adequadamente pela madeira.

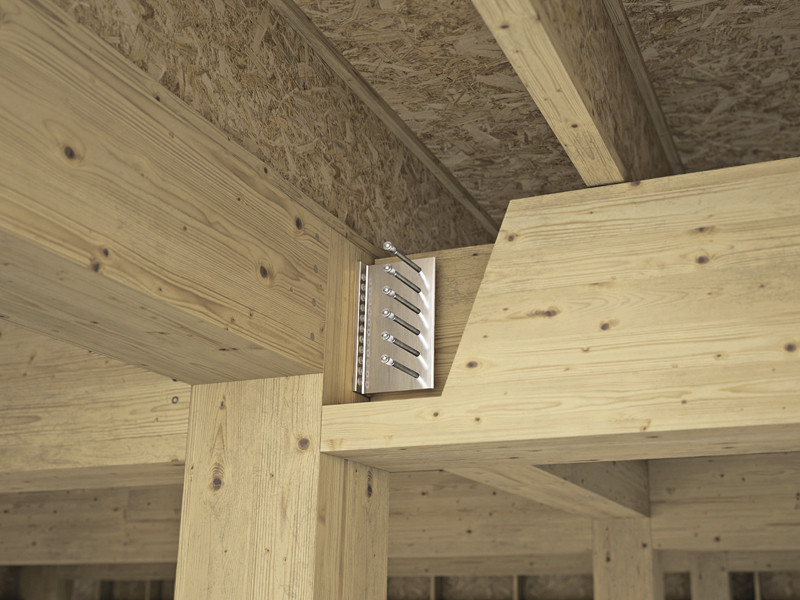

Os ligadores para madeira lamelada ALUMINI podem ser utilizados em ligações de corte madeira-madeira e madeira-betão, tanto ortogonais, como inclinadas. Adequados para utilização com madeira maciça, madeira lamelar, CLT, LVL, painéis à base de madeira.

Documentação

  • Ficha técnica
  • Certificado ETA
  • Declaração de desempenho (DOP)
  • File CAD
  • File BIM.ifc
  • File BIM.rfa

ALUMINI

CÓDIGO H
[mm]
pçs
ALUMINI65 65 25
ALUMINI95 95 25
ALUMINI125 125 25
ALUMINI155 155 15
ALUMINI185 185 15
ALUMINI215 215 15
ALUMINI2165 2165 1

Specifications

Fornecimento e colocação de ligador oculto sem furos para estruturas de madeira, tipo ALUMINI.
Marcação CE em conformidade com ETA 09/0361

Campos de emprego:

  • Ligações madeira-madeira e madeira-betão

Material:

  • Chapa furada tridimensional em liga de alumínio

Geometria:

  • H (mm) = :
  • Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
