MEMBRANA BETUMINOSA AUTOADESIVA COM ARDÓSIA

BYTUM SLATE 3500

BYTUM SLATE 3500 é a membrana betuminosa armada que assegura uma impermeabilização eficaz das estruturas de madeira e, graças à superfície com ardósia, garante uma estabilidade permanente aos raios UV.

É composta por betume destilado com polímeros elastoplásticos e um revestimento em ardósia e é concebida para aplicação no exterior da cobertura.

BYTUM SLATE 3500, IMPERMEABILIZAÇÃO EFICAZ E ESTABILIDADE PERMANENTE AOS RAIOS UV

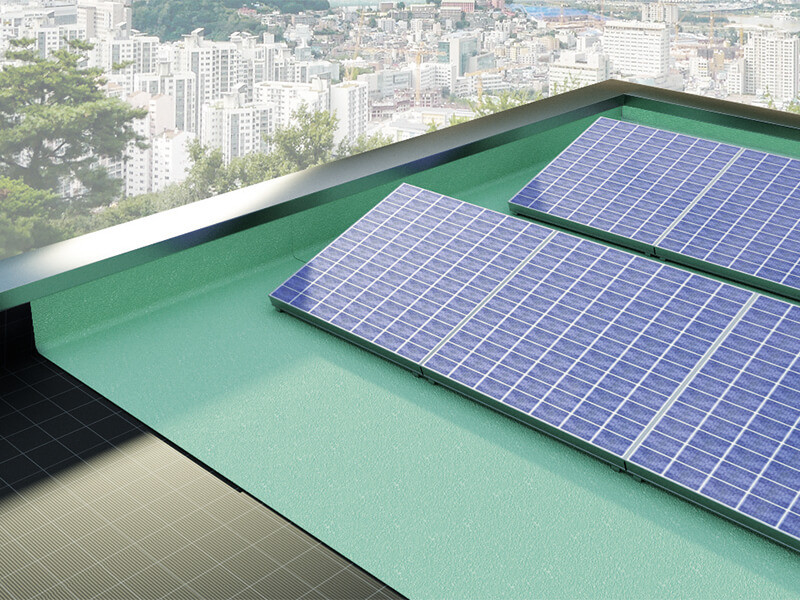

A BYTUM SLATE 3500 pode ser utilizada em tetos planos como camada final visível em combinação com a membrana pesada autoadesiva e autossoldável BYTUM BASE 2500, para uma impermeabilização ideal.

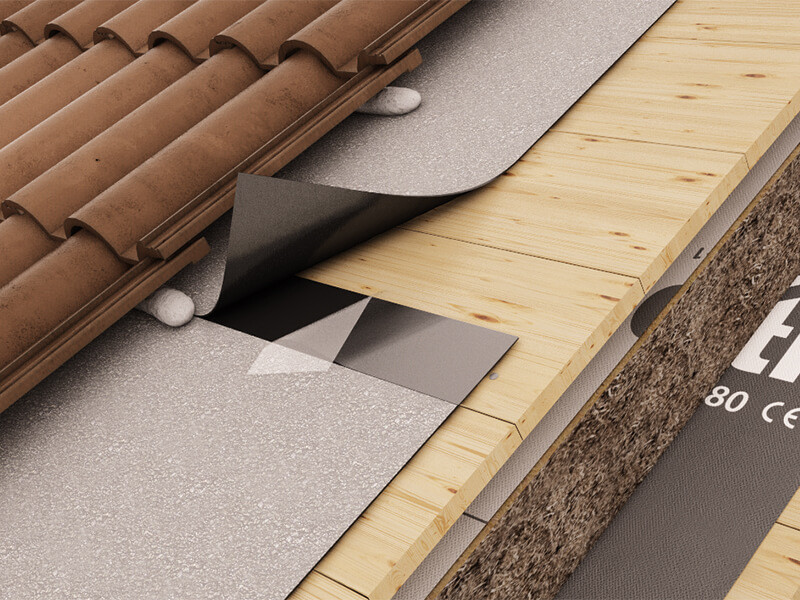

Pode ser usada como uma subcamada mesmo em telhados de baixa inclinação. Flexibilidade e maleabilidade garantidas, mesmo a baixas temperaturas, asseguram uma fácil instalação.

Documentação

Ficha técnica
Declaração de desempenho (DOP) Descarregue

BYTUM SLATE 3500

CÓDIGO descrição liner cor H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pça./palete

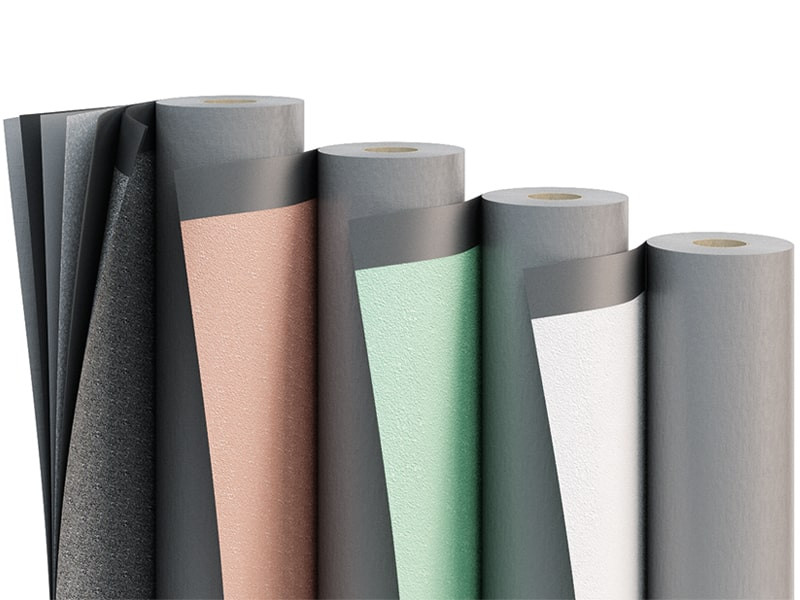

BYTSWHI3500 BYTUM SLATE 3500 WHITE 500/500 WHITE 1 10 10 3' 3 3/8'' 33 108 27
BYTSGRE3500 BYTUM SLATE 3500 GREEN 500/500 GREEN 1 10 10 3' 3 3/8'' 33 108 27
BYTSRED3500 BYTUM SLATE 3500 RED 500/500 RED 1 10 10 3' 3 3/8'' 33 108 27
BYTSGRA3500 BYTUM SLATE 3500 GREY 500/500 GREY 1 10 10 3' 3 3/8'' 33 108 27

Dados Técnicos
EN 13707 EN 13859-1
national-classifications AT Önorm B4119 E-do nsk
national-classifications CH SIA 232 V.v.o. UD (fU)
national-classifications DE ZVDH USB-B UDB-C
national-classifications FR DTU 31.2 E1 Sd3 TR1
national-classifications IT UNI 11564 P SR1 A
BITUMEN B A SED

Propriedades Normativa Valores testados Conversão USC
Gramagem EN 1849-1 3500 g/m² 11.47 oz/ft²
Espessura EN 1849-1 ca. 2,8 mm ca. 110 mil
Transmissão do vapor de água (Sd) EN 1931 280 m 0.012 PERM
Resistência à tração MD/CD EN 12311-1 400 / 300 N/50mm 46 / 34 lb/in
Alongamento MD/CD EN 12311-1 35 / 35 % -
Resistência à laceração com prego MD/CD EN 12310-1 120 / 120 N 27 / 27 lbf
Impermeabilidade à agua EN 1928 60 kPa -
Resistência térmica - -40 / 100 °C -40 / 212 °F
Reação ao fogo EN 13501-1 classe E -
Condutividade térmica (λ) - 0,17 W/(m·K) 1.18 (BTU·in)/(h·ft²·°F)
Calor específico - 170 J/(kg·K) -
Densidade - ca. 1250 kg/m³ -
Fator de resistência ao vapor (μ) - ca. 100000 -
Resistência dos nós EN 12317-2 300 / 200 N/50mm 34.260883 / 22.840589 lb/in
Estabilidade UV EN 13859-2 - -
Depois do envelhecimento artificial - impermeabilidade à água EN 1297 / EN 1928 classe W1 -
Depois do envelhecimento artificial - resistência à tração MD/CD EN 1297 / EN 12311-1 300 / 200 N/50mm 34 / 23 lb/in
Depois do envelhecimento artificial - alongamento EN 1297 / EN 12311-1 35 / 35 % -
Flexibilidade a baixas temperaturas EN 1109 -15 / °C 5 / °F
Deslizamento a quente EN 1110 100 °C 212 °F
Temperaturas de aplicação - 10 / °C 50 / °F
Resistência à separação a 90° (adesividade) ASTM D 2979 50 N 11.240451 lbf
Estabilidade UV - permanente -

Specifications

Fornecimento e colocação de membrana betuminosa autoadesiva com ardósia, tipo BYTUM SLATE 3500
Marcação CE em conformidade com : EN 13859-1

Propriedades:

Gramagem [g/m²] : 3500
Transmissão do vapor de água Sd [m] : 280
Resistência à tração MD/CD [N/50mm] : 400/300
Alongamento MD/CD [%] : 35/35
Resistência à laceração com prego MD/CD [N] : 120/120
Impermeabilidade à agua : 60kPa
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -40/+100
Reação ao fogo : classe E

Indicazioni di posa per: PARETE

BYTUM SLATE 3500 é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235 ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .

Indicazioni di posa per: TETTO

BYTUM SLATE 3500 é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.

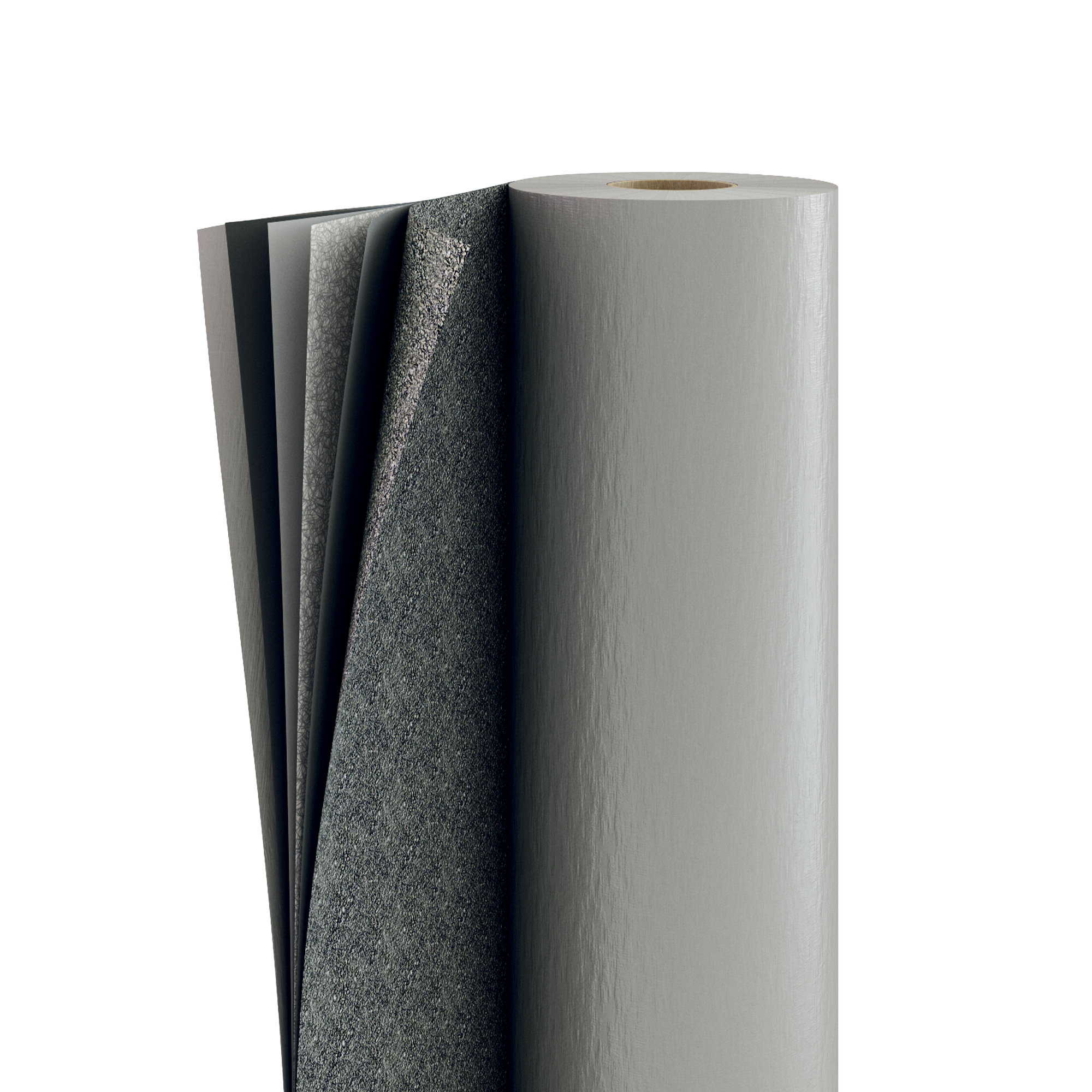

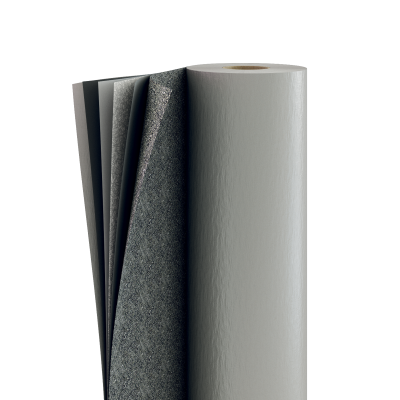

Composição

camada superior lascas de ardósia
composto betume destilado polimérico elastoplástico
ARMADURA PL estabilizado com fibra de vidro
composto betume destilado polimérico elastoplástico
Camada adesiva betume destilado autoadesivo modificado com polímeros
camada de separação película de plástico removível
