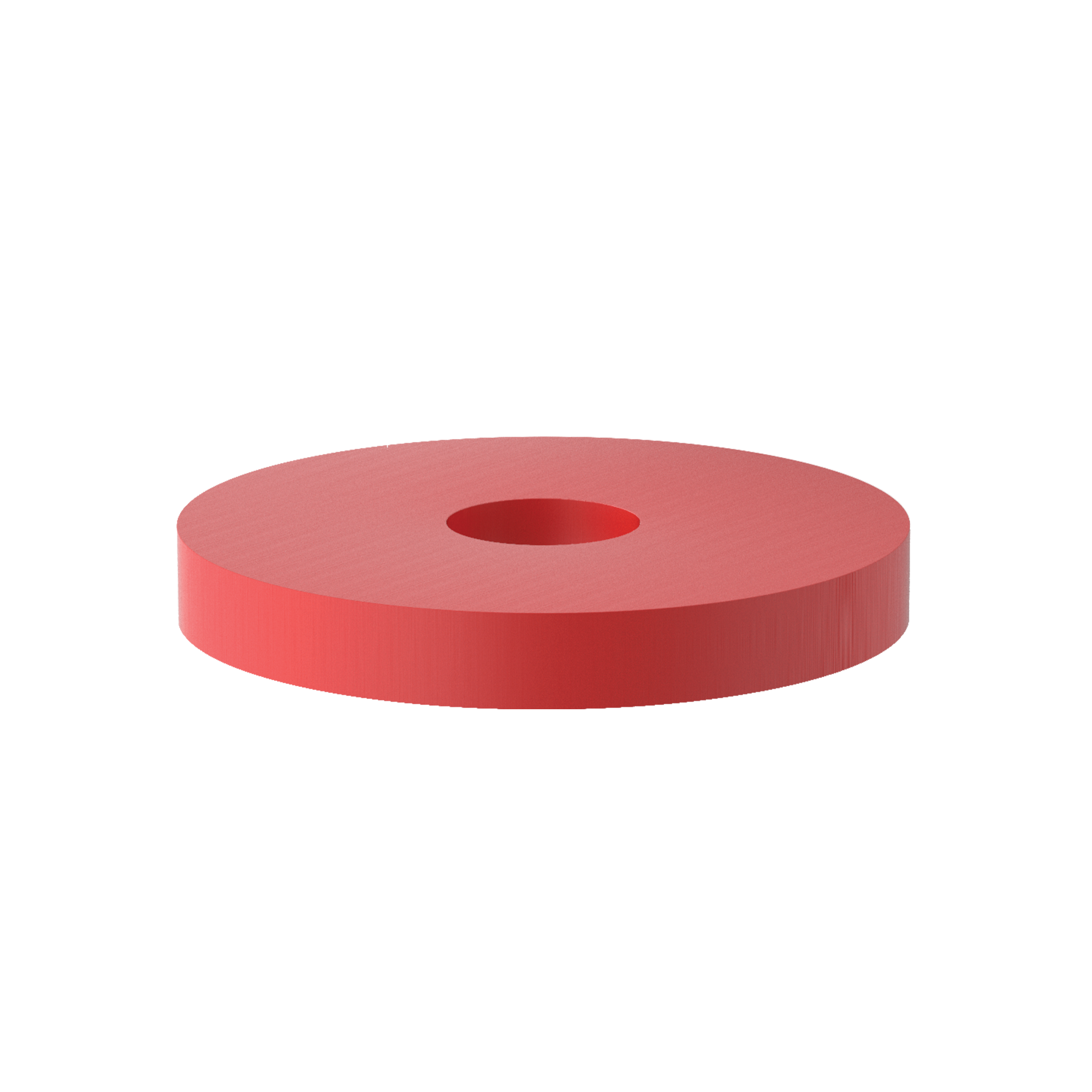

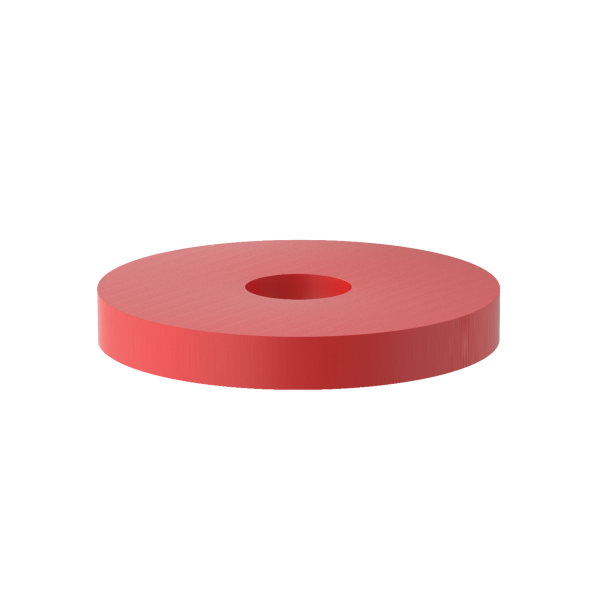

ARRUELA DESSOLIDARIZANTE PARA PARAFUSOS PARA MADEIRA
XYLOFON WASHER
O isolante acústico no caso de ligações madeira-madeira com parafusos ou angulares para forças de tração é o XYLOFON WASHER. Utilizado como elemento insonorizante para ligações metálicas, evita pontes acústicas e não se deforma com o tempo graças à mistura poliuretânica.
A anilha aumenta o efeito oco na ligação, melhorando o desempenho estático do detalhe.
APLICAÇÕES

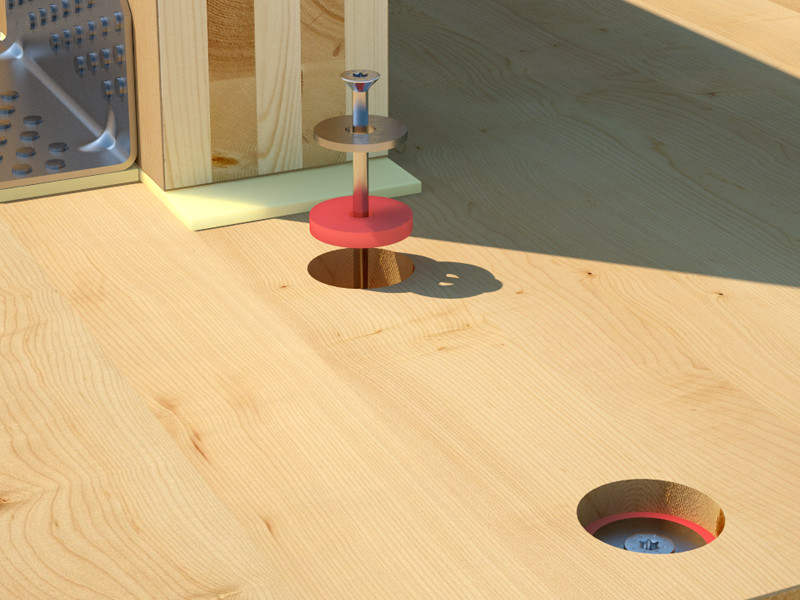

• Como isolante acústico no caso de ligações madeira-madeira com parafusos metálicos

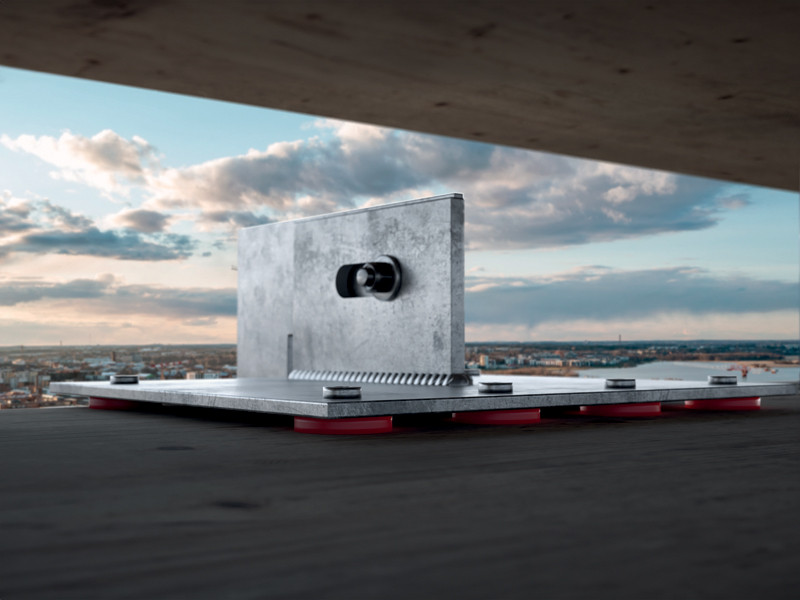

• Colocado entre angulares para forças de tração, lajes e paredes de madeira
A estimativa teórica de redução das vibrações para configurações específicas é de 18 dB.
DESCARREGAR MANUAL TÉCNICO
Produto isento de VOC ou substâncias nocivas para o ser humano e para o meio ambiente.
Características
| Material | Mistura poliuretânica monolítica de 80 shore |
|---|---|
| Espessura | 6,0 mm |
| Dimensões | Dext 38 mm - Dint 11 mm |
| Estabilidade ao longo do tempo | ★ ★ ★ ★ ★ |
| Aplicação | Arruela para parafusos Ø8 e Ø10 mm |
Documentação
| Ficha técnica |
|---|
XYLOFON WASHER - SCREWS
| CÓDIGO | medidas
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|
| XYLW803811 | Ø8 - Ø10 | 6 | 50 |

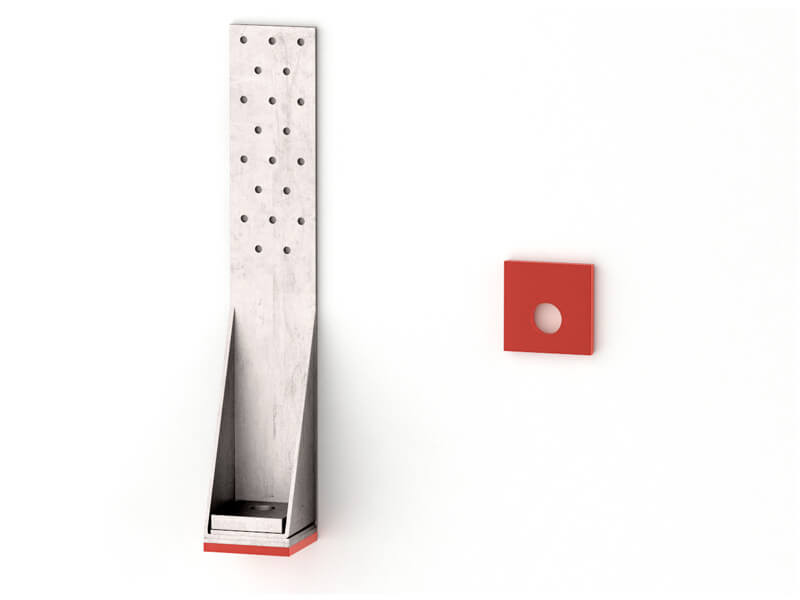

XYLOFON WASHER - WHT
| CÓDIGO | d₁
[mm]
|
P
[mm]
|
B
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| XYLW806060 | 23 | 60 | 60 | 6 | 10 |
| XYLW808080 | 27 | 80 | 80 | 6 | 10 |
| XYLW8080140 | 30 | 80 | 140 | 6 | 1 |
Specifications
Fornecimento e colocação de anilha dessolidarizante para parafuso para madeira, tipo XYLOFON WASHER
Composição:
- Mistura poliuretânica de estrutura monolítica estável e altamente impermeável à água 80 shore. Produto sem VOC nem substâncias nocivas. Extremamente estável e sem deformações no tempo.
Propriedades:
- Reação ao fogo : classe E
- Módulo elástico aparente 10% (Mpa) : 24,3
- Creep : < 0,5 %
- Fator de amortecimento Tan : 0,134

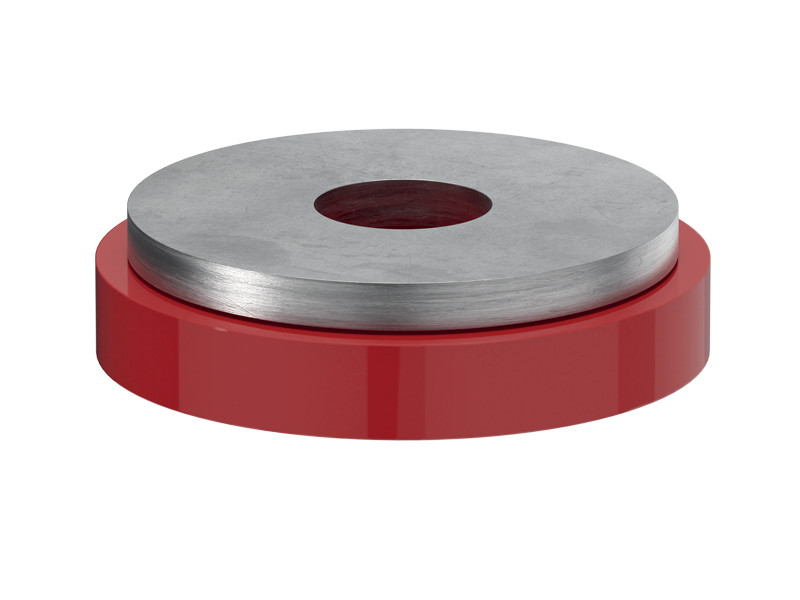

Adequada para a colocação entre madeira e perfis de aço, como WHT e TITAN, evitando assim a transmissão de vibrações causadas por passos. Colocar o perfil na secção inferior do elemento de aço e fixá-lo mecanicamente com um parafuso HBS e uma anilha de aço. É colocada como anilha dessolidarizante que atua como separação entre o elemento metálico e a estrutura, reduzindo a transmissão das vibrações
