PERFIL RESILIENTE DE ALTO RENDIMENTO PARA O ISOLAMENTO ACÚSTICO

XYLOFON

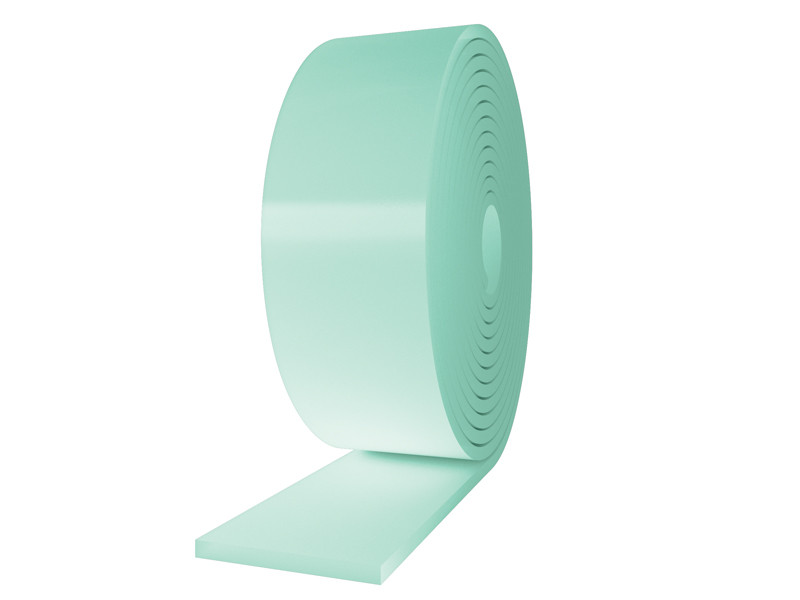

XYLOFON é o perfil resiliente de alto rendimento que garante o conforto acústico nas estruturas e nas casas de madeira.

Fabricado com mistura de poliuretano, está disponível em 5 versões de 35 a 90 shore, consoante a carga que deve suportar.

Testado e certificado para a utilização como camada de dessolidarização e de interrupção mecânica entre materiais de construção, reduz significativamente a transmissão do ruído por via aérea e estrutural (até mais de 15 dB).

  • perfil-resiliente-de-alto-rendimento-para-o-isolamento-acustico-xylofon
  • xylofon-grupo

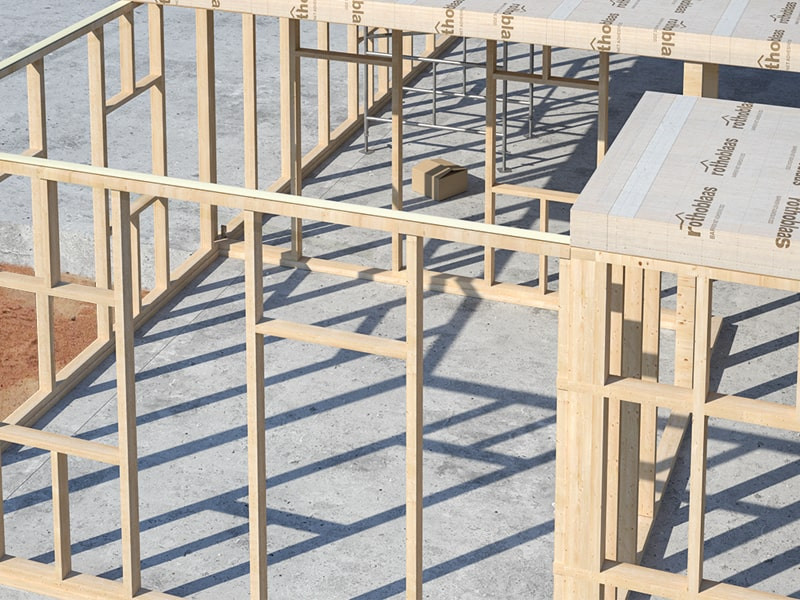

  • xylofon-aplicacao-1
  • xylofon-aplicacao-2
  • xylofon-aplicacao-3

Video

O isolamento acústico é essencial para uma boa qualidade de vida. Para a insonorização da sua casa de madeira escolha XYLOFON.

O perfil resiliente pode ser utilizado e instalado comodamente com as ferramentas mais comuns de estaleiro; a sua fiabilidade ao longo do tempo é garantida pela homogeneidade do poliuretano, cuja estrutura monolítica garante impermeabilidade à água e ausência de abatimentos com o tempo.

Extremamente estável quimicamente e sem deformações ao longo do tempo, garante durabilidade sem que a função perca a sua eficácia.

A espessura reduzida das 5 versões suporta uma ampla gama de cargas (até 6 N/mm2) sem afetar as escolhas de projeto, permitindo deformações até 1 mm de espessura.

Testado no FLANKSOUND PROJECT pelo Centro de investigação industrial da Universidade de Bolonha, de acordo com a norma EN ISO 10848; testado também pelo Instituto ETH de Zurique para a resistência ao fogo, que alcança desempenhos iguais a uma solução EI 60, sem necessidade de utilizar outros vedantes ignífugos.

Produto sem VOC nem substâncias nocivas. Adequado também para aplicação em painéis LVL.

ISOLAMENTO ACÚSTICO E CONFORTO HABITACIONAL

No âmbito da construção civil o som está subdivido em duas categorias, dependendo da modalidade de transmissão:

RUÍDO POR VIA AÉREA: o meio que transporta a energia sonora é o ar;

RUÍDO POR VIA ESTRUTURAL: o som atravessa a estrutura transportando as vibrações entre os locais, mesmo os não contíguos.

As estruturas de madeira, como todas as construções leves, não têm desempenhos acústicos elevados a baixas frequências, designadamente no que diz respeito aos sons de impacto e à transmissão da vibração estrutural por parte dos elementos que compõem a própria estrutura.

É necessário interromper a propagação das vibrações para poder obter uma redução da transmissão do ruído.

Para isso são utilizados produtos resilientes de acordo com o princípio de dessolidarização, ou seja a ação ou técnica de construção na qual se mantêm isolados ou separados os elementos cujo contacto permite a transmissão das vibrações e por isso do ruído.

Por produtos resilientes entendem-se camadas de separação elásticas entre os elementos rígidos, cuja característica principal é a de não permitirem a transmissão das vibrações à estrutura do edifício (por exemplo: impactos ou ruído de passos) nas partes do mesmo.

Trabalhar a este nível da estrutura significa poder resolver o problema na raiz, permitindo maior flexibilidade e tolerância nas fases de elaboração e alteração das camadas seguintes, tais como pacotes de isolamento térmico e acústico ou revestimentos e contraplacados de vários tipos.

XYLOFON E PLANEAMENTO ACÚSTICO

A insonorização correta de uma estrutura de madeira com o perfil resiliente XYLOFON pode ser planeada com MyProject, o software prático e fiável para os profissionais do planeamento. Com várias funções, o módulo Acústica permite calcular o isolamento acústico adequado e as soluções para o obter. Em seguida, é possível exportar o projeto em formato CAD e imprimir o relatório de cálculo personalizado com o logótipo do seu escritório.

Com MyProject o planeamento acústico de uma casa de madeira é simples.

Nomeadamente, o software oferece a possibilidade de:

  • Planear o isolamento acústico em várias frequências de projeto;

  • Calcular o índice de redução da vibração de acordo com a norma EN ISO 12354;

  • Calcular o perfil resiliente XYLOFON e representá-lo na planta, que pode ser imprimida para a instalação correta;

  • Calcular a solução de isolamento acústico tanto para estruturas armadas como para estruturas em CLT;

  • Importar o ficheiro .dxf com reconhecimento automático de paredes e medidas;

  • Imprimir o relatório técnico completo de cálculo e os gráficos de desempenho.

Entre em contacto com o agente local Descarregue o catálogo

Características

Material Mistura poliuretânica monolítica de 35 a 90 shore
Espessura 6,0 mm
Dimensões tiras de 80 a 140 mm
Carga linear aplicável de 2,0 a 630 kN/m
Desempenho acústico ★ ★ ★ ★ ★
Estabilidade ao longo do tempo ★ ★ ★ ★ ★

Documentação

Ficha técnica
Caderno de encargos
Entre em contacto com o agente local Descarregue o catálogo

XYLOFON

CÓDIGO versão B
[mm]
 L
[m]
 s
[mm]
 pçs
XYL35080 35 SHORE 80 3.66 6 1
XYL35100 35 SHORE 100 3.66 6 1
XYL35120 35 SHORE 120 3.66 6 1
XYL35140 35 SHORE 140 3.66 6 1
XYL50080 50 SHORE 80 3.66 6 1
XYL50100 50 SHORE 100 3.66 6 1
XYL50120 50 SHORE 120 3.66 6 1
XYL50140 50 SHORE 140 3.66 6 1
XYL70080 70 SHORE 80 3.66 6 1
XYL70100 70 SHORE 100 3.66 6 1
XYL70120 70 SHORE 120 3.66 6 1
XYL70140 70 SHORE 140 3.66 6 1
XYL80080 80 SHORE 80 3.66 6 1
XYL80100 80 SHORE 100 3.66 6 1
XYL80120 80 SHORE 120 3.66 6 1
XYL80140 80 SHORE 140 3.66 6 1
XYL90080 90 SHORE 80 3.66 6 1
XYL90100 90 SHORE 100 3.66 6 1
XYL90120 90 SHORE 120 3.66 6 1
XYL90140 90 SHORE 140 3.66 6 1

Specifications

XYLOFON 35

Fornecimento e colocação de perfil resiliente de alto rendimento para o isolamento acústico, tipo XYLOFON 35

Composição:

  • Mistura poliuretânica de estrutura monolítica estável e altamente impermeável à água 35 shore. Produto sem VOC nem substâncias nocivas. Extremamente estável e sem deformações no tempo.

Propriedades:

  • Reação ao fogo : classe E
  • Módulo elástico aparente 10% (Mpa) : 2,74
  • Creep : < 0,5 %
  • Fator de amortecimento Tan : 0,177

Adequada para a colocação entre madeira e madeira para criar uma separação física e mecânica entre os dois elementos, evitando assim a transmissão de vibrações causadas por passos. Para aumentar a capacidade de absorção das vibrações, é aconselhável colocar o perfil tanto por baixo, como por cima da laje de madeira. Colocar o perfil na secção superior da parede e fixá-lo mecanicamente com agrafos a cada 40/60 cm. Em seguida, colocar o painel horizontal da laje e repetir a operação.

XYLOFON 50

Fornecimento e colocação de perfil resiliente de alto rendimento para o isolamento acústico, tipo XYLOFON 50

Composição:

  • Mistura poliuretânica de estrutura monolítica estável e altamente impermeável à água 50 shore. Produto sem VOC nem substâncias nocivas. Extremamente estável e sem deformações no tempo.

Propriedades:

  • Reação ao fogo : classe E
  • Módulo elástico aparente 10% (Mpa) : 6,74
  • Creep : < 0,5 %
  • Fator de amortecimento Tan : 0,132

Adequada para a colocação entre madeira e madeira para criar uma separação física e mecânica entre os dois elementos, evitando assim a transmissão de vibrações causadas por passos. Para aumentar a capacidade de absorção das vibrações, é aconselhável colocar o perfil tanto por baixo, como por cima da laje de madeira. Colocar o perfil na secção superior da parede e fixá-lo mecanicamente com agrafos a cada 40/60 cm. Em seguida, colocar o painel horizontal da laje e repetir a operação.

XYLOFON 70

Fornecimento e colocação de perfil resiliente de alto rendimento para o isolamento acústico, tipo XYLOFON 70

Composição:

  • Mistura poliuretânica de estrutura monolítica estável e altamente impermeável à água 70 shore. Produto sem VOC nem substâncias nocivas. Extremamente estável e sem deformações no tempo.

Propriedades:

  • Reação ao fogo : classe E
  • Módulo elástico aparente 10% (Mpa) : 20,5
  • Creep : < 0,5 %
  • Fator de amortecimento Tan : 0,101

Adequada para a colocação entre madeira e madeira para criar uma separação física e mecânica entre os dois elementos, evitando assim a transmissão de vibrações causadas por passos. Para aumentar a capacidade de absorção das vibrações, é aconselhável colocar o perfil tanto por baixo, como por cima da laje de madeira. Colocar o perfil na secção superior da parede e fixá-lo mecanicamente com agrafos a cada 40/60 cm. Em seguida, colocar o painel horizontal da laje e repetir a operação.

XYLOFON 80

Fornecimento e colocação de perfil resiliente de alto rendimento para o isolamento acústico, tipo XYLOFON 80

Composição:

  • Mistura poliuretânica de estrutura monolítica estável e altamente impermeável à água 80 shore. Produto sem VOC nem substâncias nocivas. Extremamente estável e sem deformações no tempo.

Propriedades:

  • Reação ao fogo : classe E
  • Módulo elástico aparente 10% (Mpa) : 24,3
  • Creep : < 0,5 %
  • Fator de amortecimento Tan : 0,134

Adequada para a colocação entre madeira e madeira para criar uma separação física e mecânica entre os dois elementos, evitando assim a transmissão de vibrações causadas por passos. Para aumentar a capacidade de absorção das vibrações, é aconselhável colocar o perfil tanto por baixo, como por cima da laje de madeira. Colocar o perfil na secção superior da parede e fixá-lo mecanicamente com agrafos a cada 40/60 cm. Em seguida, colocar o painel horizontal da laje e repetir a operação.

XYLOFON 90

Fornecimento e colocação de perfil resiliente de alto rendimento para o isolamento acústico, tipo XYLOFON 90

Composição:

  • Mistura poliuretânica de estrutura monolítica estável e altamente impermeável à água 90 shore. Produto sem VOC nem substâncias nocivas. Extremamente estável e sem deformações no tempo.

Propriedades:

  • Reação ao fogo : classe E
  • Módulo elástico aparente 10% (Mpa) : 43,5
  • Creep : < 0,5 %
  • Fator de amortecimento Tan : 0,23

Adequada para a colocação entre madeira e madeira para criar uma separação física e mecânica entre os dois elementos, evitando assim a transmissão de vibrações causadas por passos. Para aumentar a capacidade de absorção das vibrações, é aconselhável colocar o perfil tanto por baixo, como por cima da laje de madeira. Colocar o perfil na secção superior da parede e fixá-lo mecanicamente com agrafos a cada 40/60 cm. Em seguida, colocar o painel horizontal da laje e repetir a operação.
