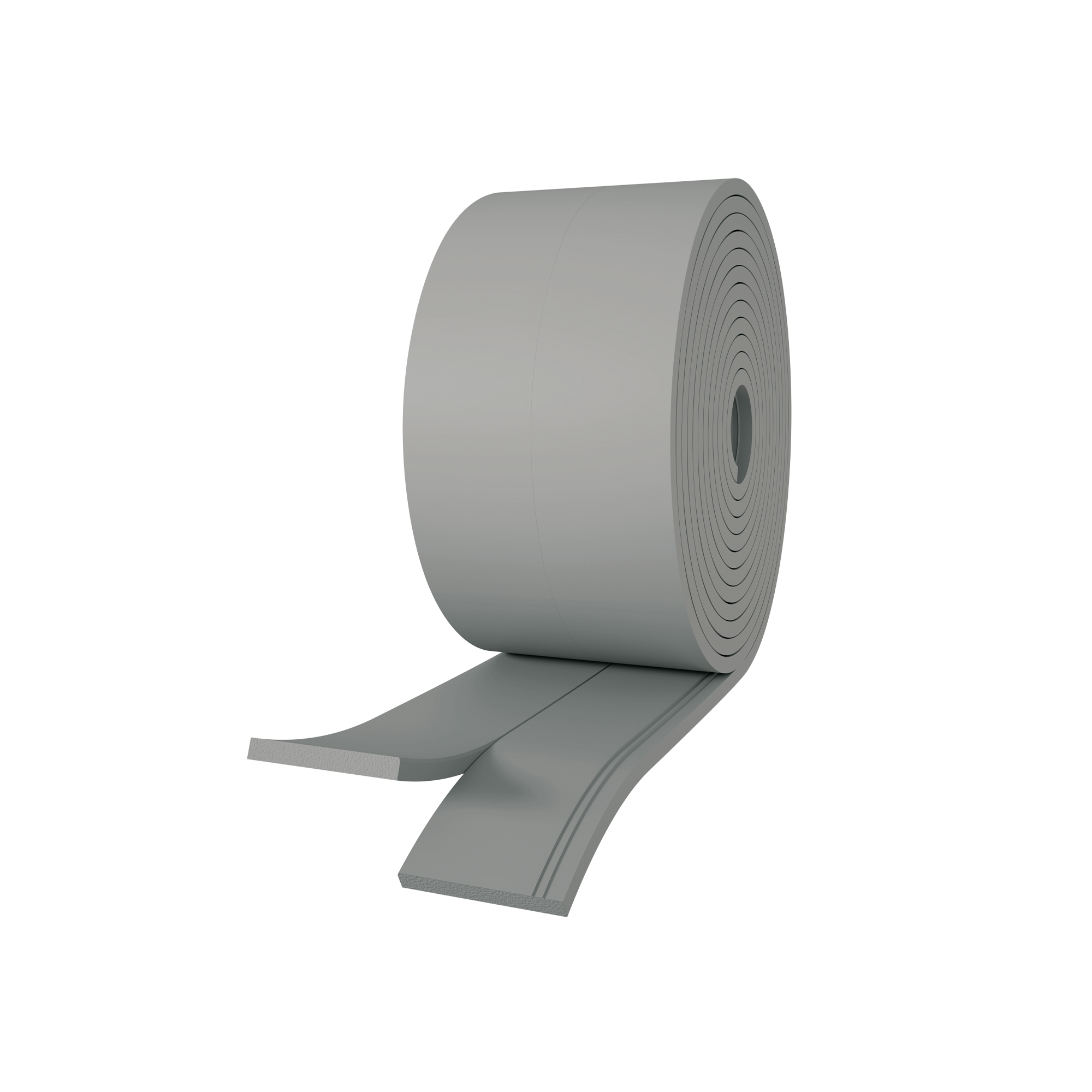

PIANO
PIANO é o material de isolamento acústico que reduz as vibrações e proporciona um bom conforto acústico, tanto em lajes leves, como em edifícios mais complexos e com cargas elevadas.
Com certificação ETA, está disponível em 5 versões cobrindo a utilização numa ampla gama de cargas, desde pavimentos flutuantes a edifícios multi-pisos.

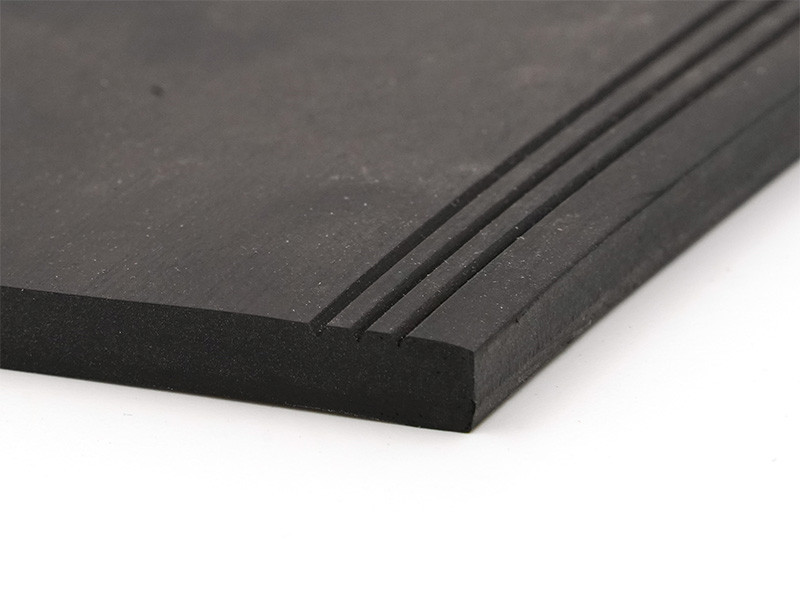

Algumas versões são pré-cortadas para obter mais larguras com o mesmo produto. PIANO é reconhecível graças às diferentes geometrias e cores que identificam as cargas aplicáveis.
APLICAÇÕES

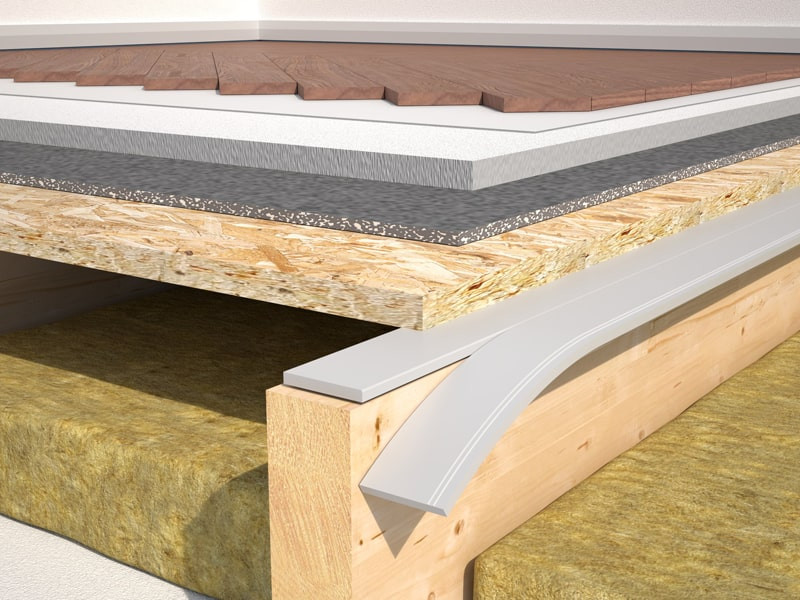

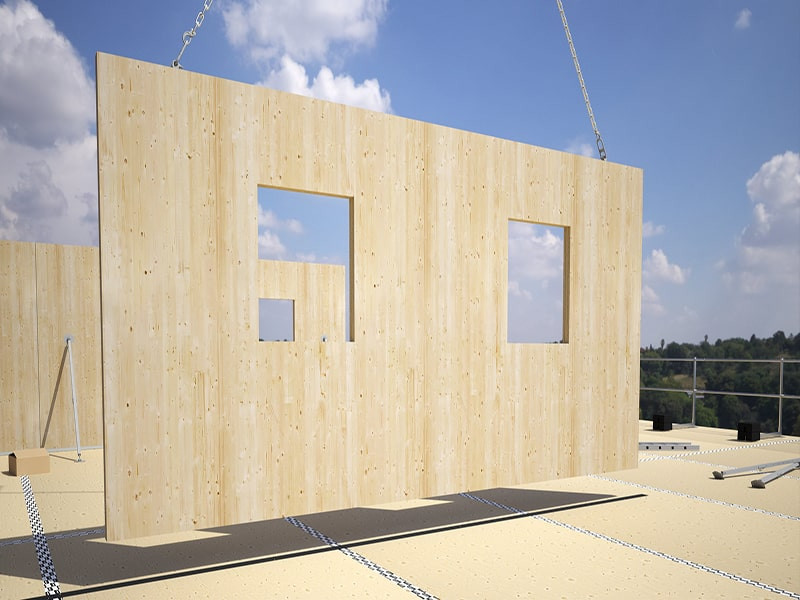

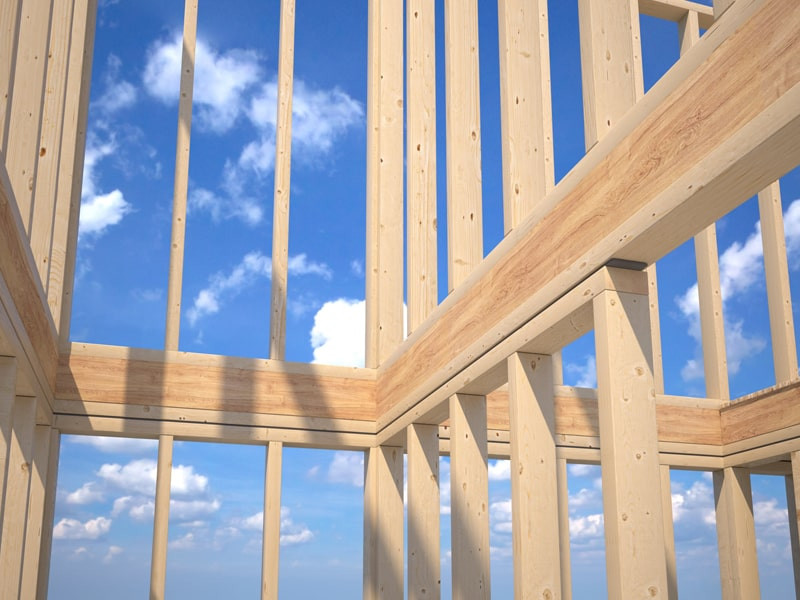

- Lajes leves, timber frame, estruturas armadas e maciças como o CLT ou o LVL
- Também pode ser aplicado com PRIMER SPRAY o DOUBLE BAND em ripas
Graças à mistura expandida e extrudida do EPDM, PIANO é um material de isolamento acústico que oferece valores de melhoria acústica superiores a 4 dB.
Descrição
CARACTERÍSTICAS
- A mistura elástica de EPDM é capaz de compensar eventuais dilatações da madeira e da estrutura
- Antivibração: PIANO amortece as vibrações tanto em condições estáticas, como dinâmicas graças à sua capacidade de absorver e dissipar a energia do sistema
- Elevada durabilidade, estabilidade química e aos raios UV
- Disponível em 5 versões, algumas pré-cortadas, variando em cores e cargas acústicas
- A secção compacta torna-o mais estável ao esmagamento
- Não contém VOC
- Após um rigoroso processo normativo, foi testado e certificado de acordo com a ETA 23/0193
Para conhecer a influência do PIANO na presença de parafusos e pregos e os testes em ligações madeira-madeira

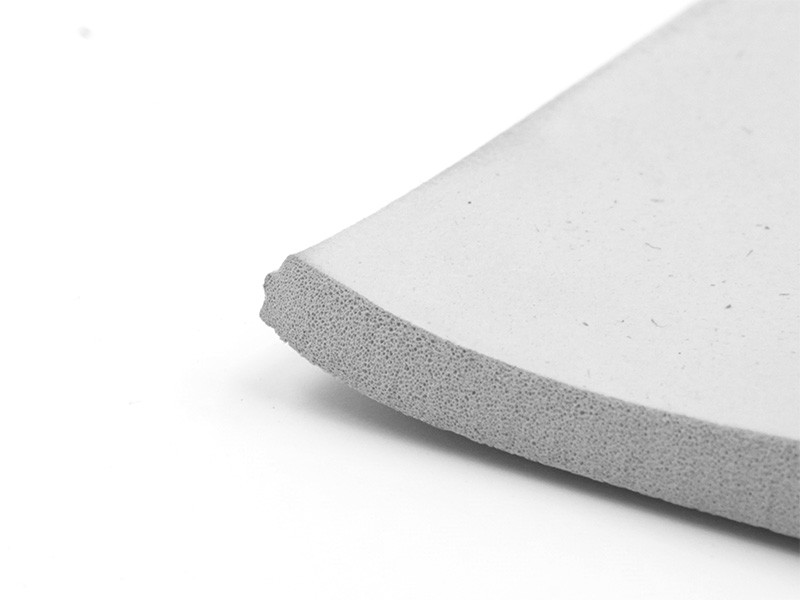

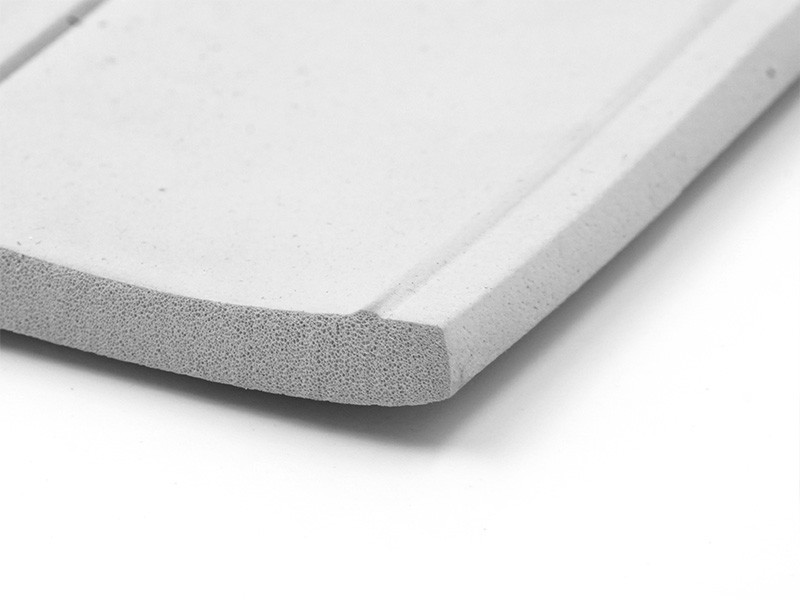

PIANO A
Para cargas baixas e estruturas leves.
Desempenho
Melhoria acústica testada: Δl,ij (3): > 4 dB
Carga máxima aplicável (redução de 3 mm): 0,15 N/mm²
Carga acústica: de 0,008 a 0,052 N/mm²

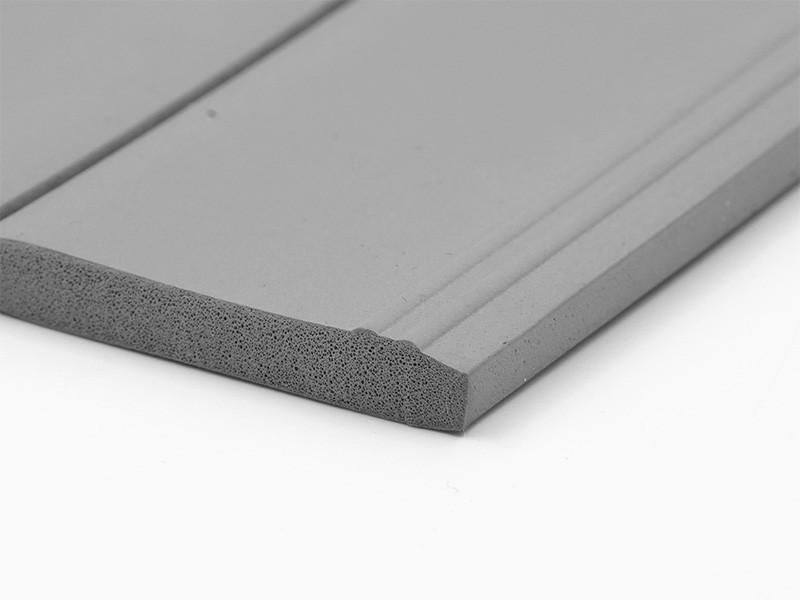

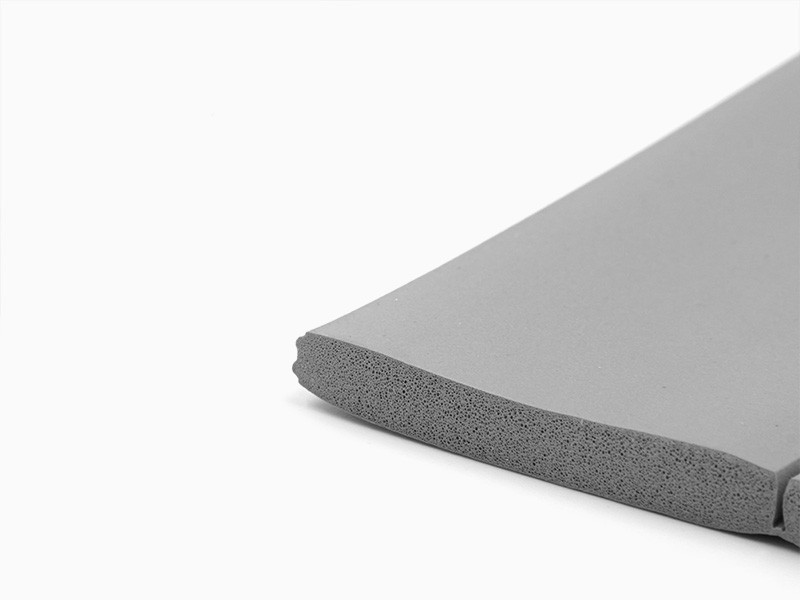

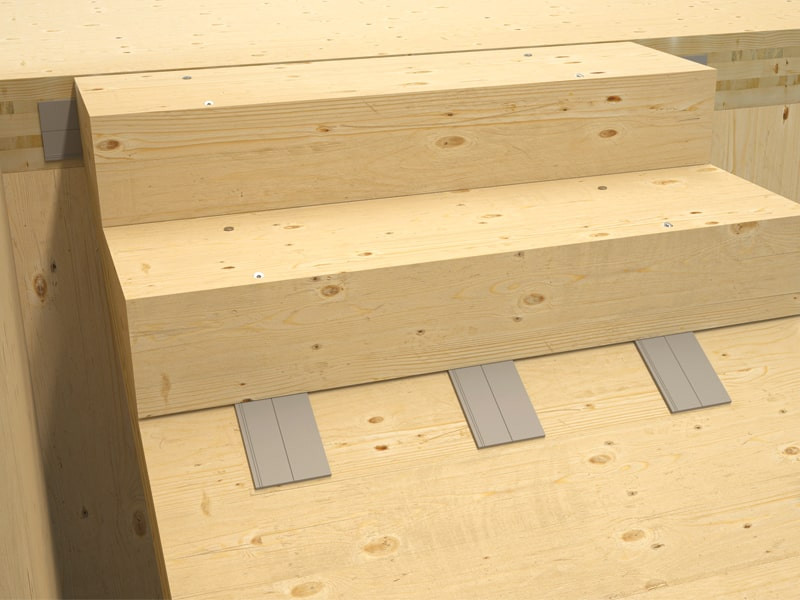

PIANO B
Para cargas baixas e estruturas leves.
Desempenho
Melhoria acústica testada: Δl,ij (3): > 4 dB
Carga máxima aplicável (redução de 3 mm): 0,15 N/mm²
Carga acústica: de 0,008 a 0,052 N/mm²

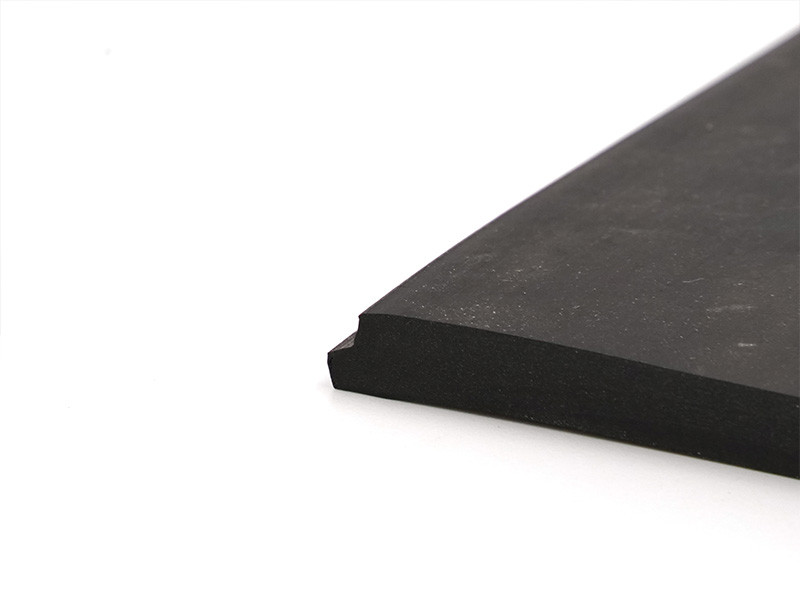

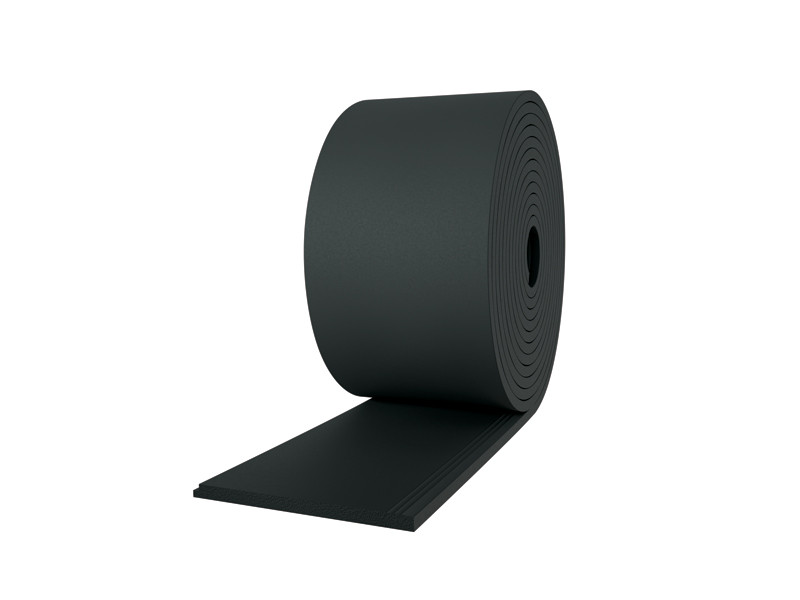

PIANO C
Para cargas médias.
Desempenho
Melhoria acústica testada: Δl,ij (3): > 4 dB
Carga máxima aplicável (redução de 3 mm): 12,07 N/mm²
Carga acústica: de 0,12 a 1,4 N/mm²

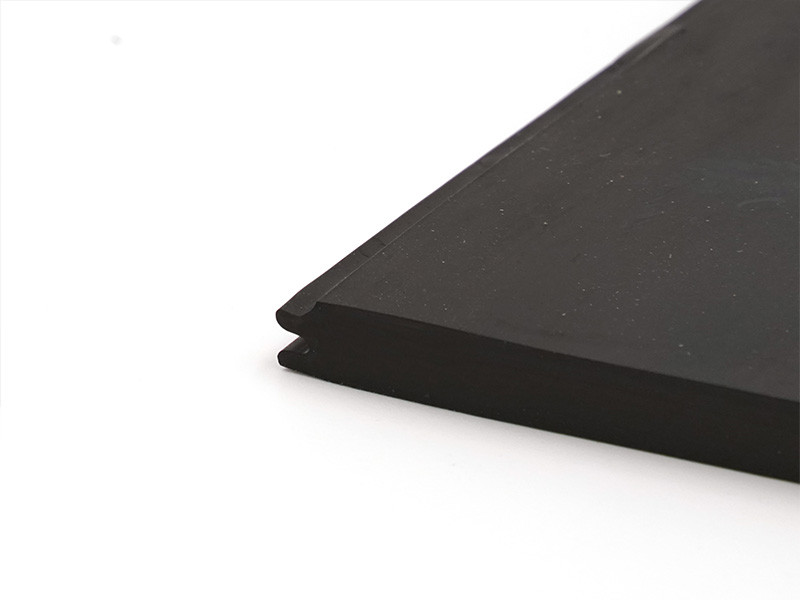

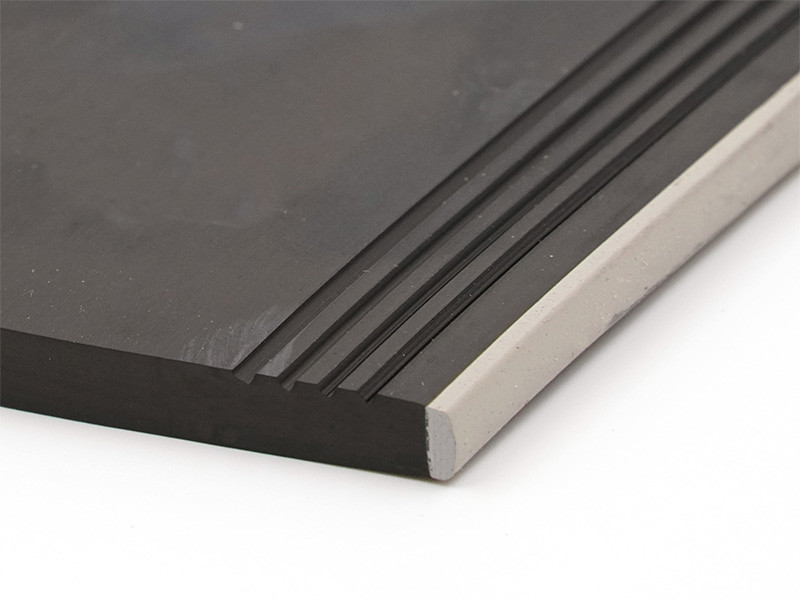

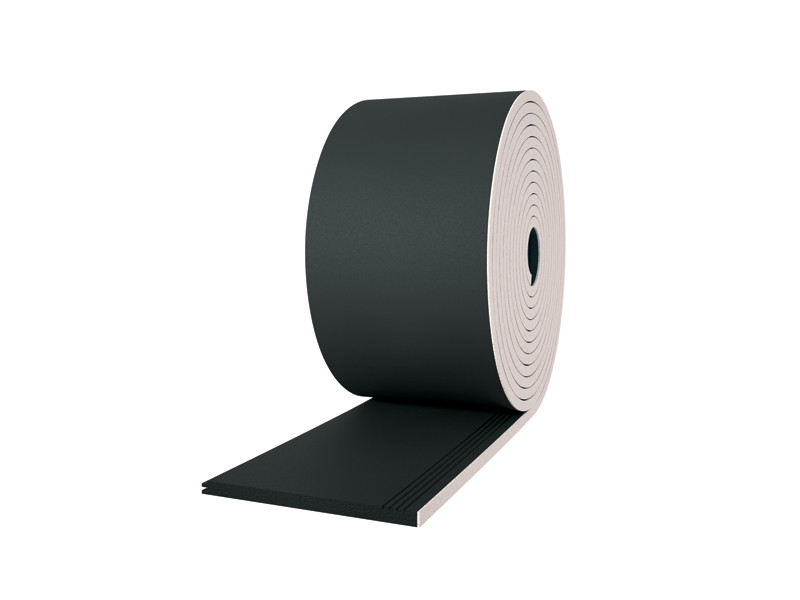

PIANO D
Para cargas superiores às versões A, B e C.
Adequado como material de isolamento acústico para edifícios complexos com alturas consideráveis.
Desempenho
Melhoria acústica testada: Δl,ij (3): > 4 dB
Carga máxima aplicável (redução de 3 mm): 16,9 N/mm²
Carga acústica: de 1,2 a 2,28 N/mm²

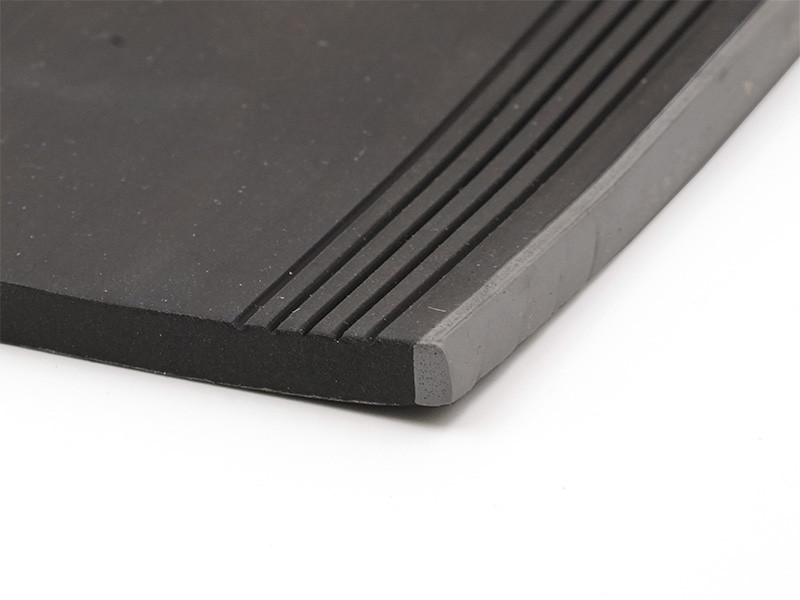

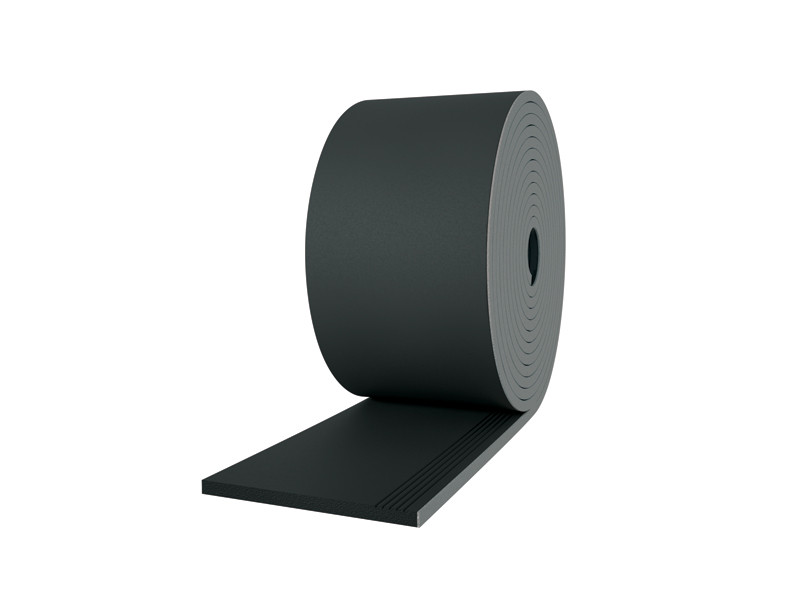

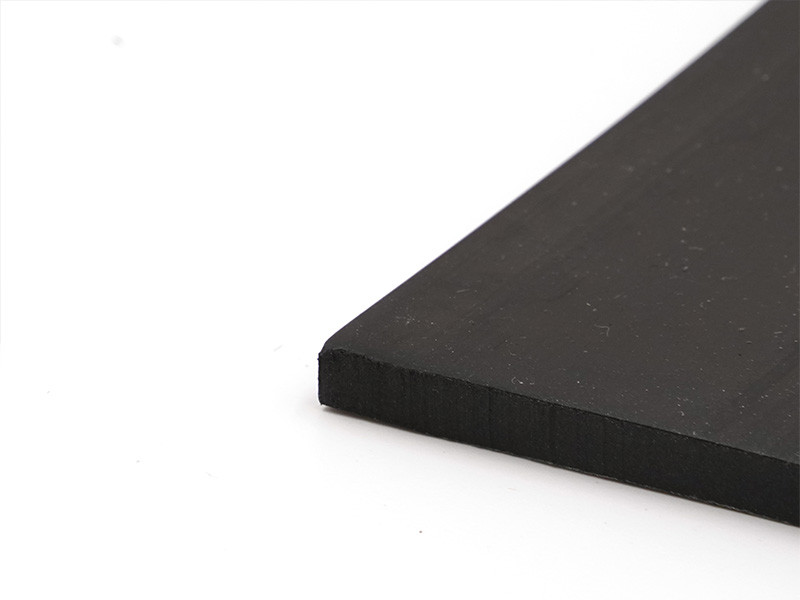

PIANO E

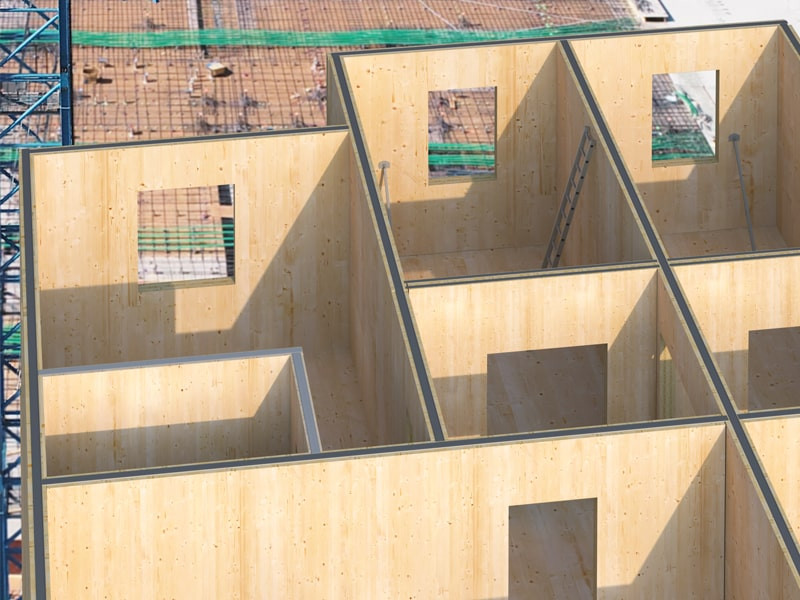

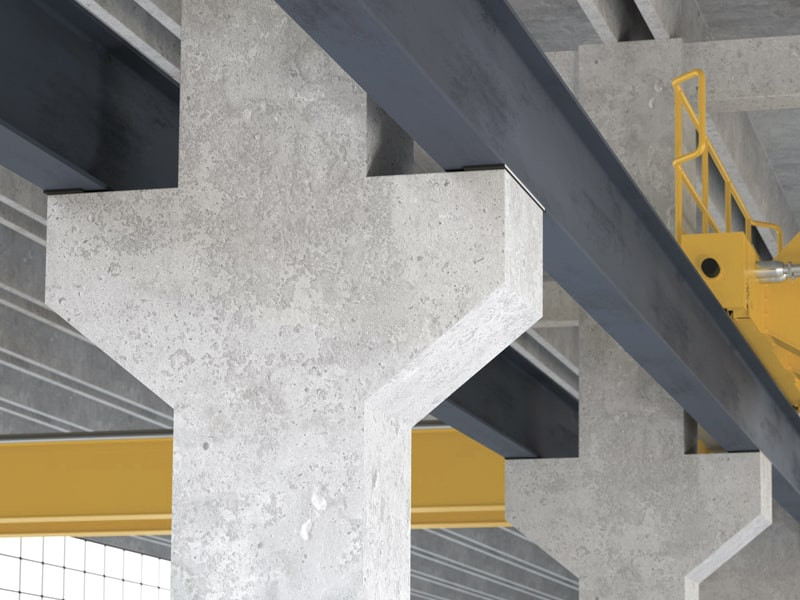

Para cargas elevadas e construções multi-pisos.
Desempenho
Melhoria acústica testada: Δl,ij (3): > 4 dB
Carga máxima aplicável (redução de 3 mm): 17,07 N/mm²
Carga acústica: de 1,8 a 3,2 N/mm²
PIANO
| CÓDIGO | B
[mm]
|
L
[m]
|
s
[mm]
|
pçs |
DOP
|
|---|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 | |
| PIANOA5050 | 100 | 10 | 6 | 1 | |
| PIANOA6060 | 120 | 10 | 6 | 1 | |
| PIANOA140 | 140 | 10 | 6 | 1 | |
| PIANOB4040 | 80 | 10 | 6 | 1 | |
| PIANOB5050 | 100 | 10 | 6 | 1 | |
| PIANOB6060 | 120 | 10 | 6 | 1 | |
| PIANOB140 | 140 | 10 | 6 | 1 | |
| PIANOC080 | 80 | 10 | 6 | 1 | |
| PIANOC100 | 100 | 10 | 6 | 1 | |
| PIANOC120 | 120 | 10 | 6 | 1 | |
| PIANOC140 | 140 | 10 | 6 | 1 | |
| PIANOD080 | 80 | 10 | 6 | 1 | |
| PIANOD100 | 100 | 10 | 6 | 1 | |
| PIANOD120 | 120 | 10 | 6 | 1 | |
| PIANOD140 | 140 | 10 | 6 | 1 | |
| PIANOE080 | 80 | 10 | 6 | 1 | |
| PIANOE100 | 100 | 10 | 6 | 1 | |
| PIANOE120 | 120 | 10 | 6 | 1 | |
| PIANOE140 | 140 | 10 | 6 | 1 |
Specifications
PIANO
Fornecimento e colocação de perfil resiliente para isolamento acústico, tipo PIANO.
Geometria
-
B (mm) = 80 ÷ 140
-
L (m) = 10
-
s (mm) = 6
Propriedades
-
Melhoria acústica Δl,ij [dB]: > 4
-
Compressão a 3 mm de deformação (N/mm^2): 0,15 ÷ 17,07
-
Reação ao fogo: classe E
-
Absorção de água após 48h: < 4,25%
Normas e certificações
Marcação CE conforme ETA_23/0193
Descrição
Perfil resiliente para isolamento acústico que reduz as vibrações, tanto em lajes aligeiradas como em edifícios complexos e com cargas elevadas. Graças à mistura EPDM expandida e extrudida, garante elevados valores de melhoria acústica. A sua elasticidade permite compensar as dilatações da madeira e da estrutura, enquanto a sua secção compacta o torna estável contra o esmagamento. Atua como elemento antivibração graças à sua capacidade de absorver e dissipar a energia do sistema, tanto em condições estáticas como dinâmicas. Não contém COV e é estável aos raios UV.
Colocação em obra

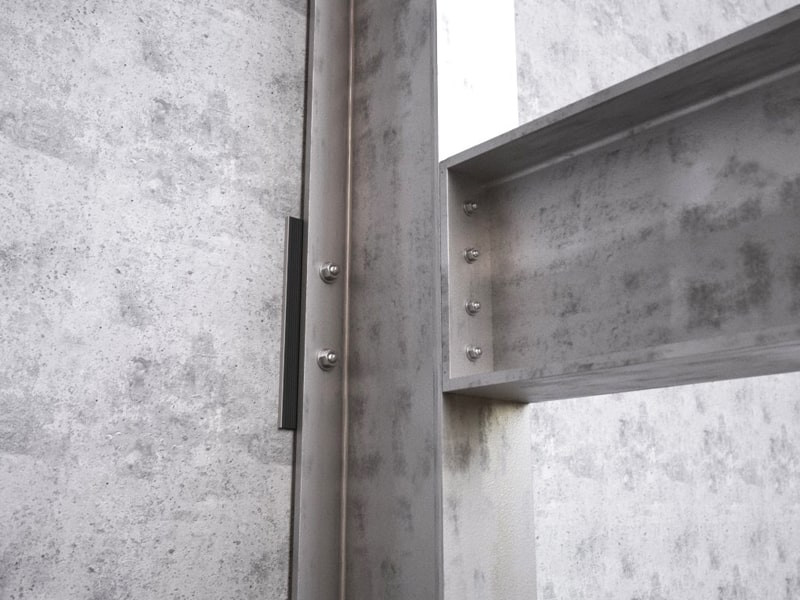

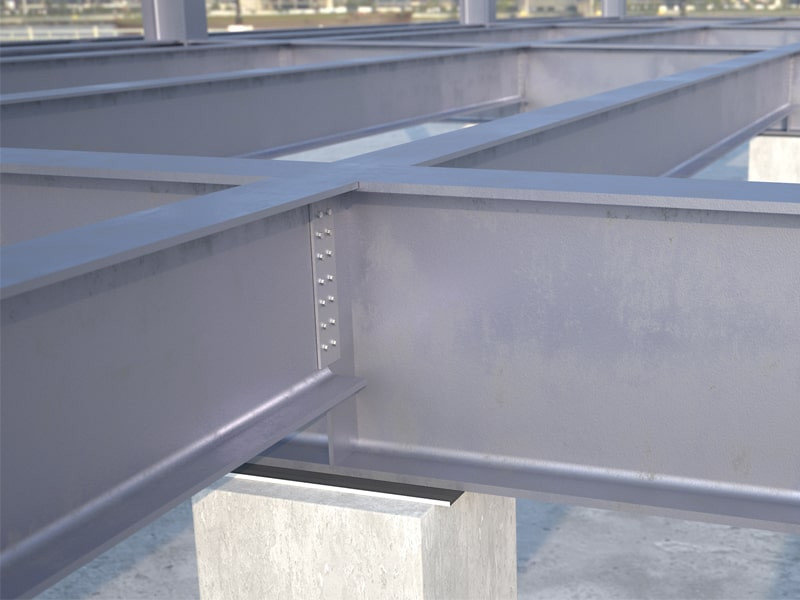

Pode ser aplicado em lajes aligeiradas, estruturas armadas e maciças como o CLT ou o LVL: também pode ser aplicado em aço e betão utilizando um produto como PRIMER SPRAY ou fita biadesiva como DOUBLE BAND. Para minimizar a propagação de vibrações através da estrutura, é aconselhável aplicar o perfil resiliente tanto acima como abaixo da laje.

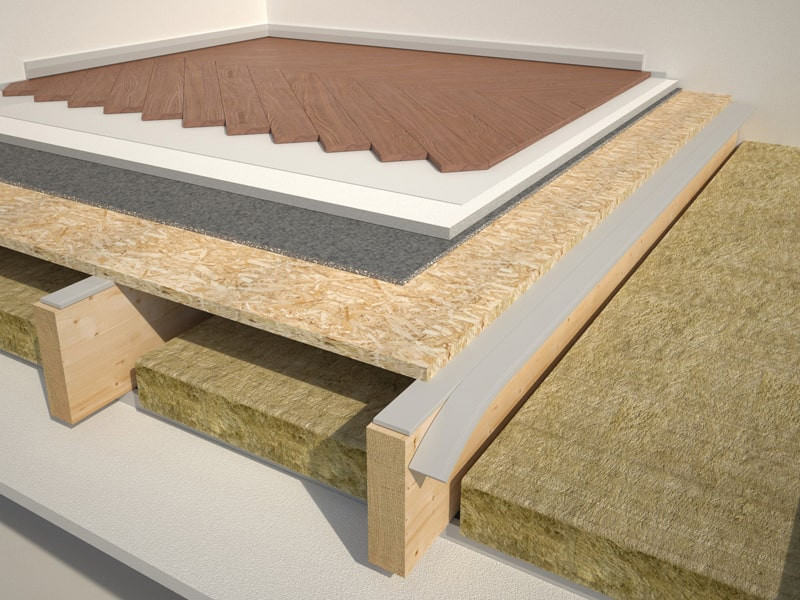

Também pode ser aplicado em pacotes de lajes a seco, colocando-o no intradorso e/ou extradorso das ripas. Para mais pormenores sobre a colocação, consultar as instruções específicas disponibilizadas pelo fornecedor.
