Como isolar as janelas e os caixilhos do ar e do ruído

Janelas de madeira, PVC ou aço: as juntas não são suficientes para evitar as correntes de ar

Para garantir uma estanquidade eficaz ao vento e ao ar, as juntas para janelas não são o único fator a ter em conta na instalação ou conceção de caixilhos de um edifício.
Independentemente do material de que é feita, estamos a falar por exemplo, de janelas de madeira, janelas de PVC ou janelas de aço, mas também de janelas e portas francesas, um caixilho deve ser sempre instalado tendo em conta o princípio da continuidade dos níveis de estanquidade ao vento e ao ar e do isolamento acústico.

Um caixilho de alto desempenho colocado de forma inadequada irá comprometer o desempenho global do sistema, ignorando as necessidades do utilizador final.

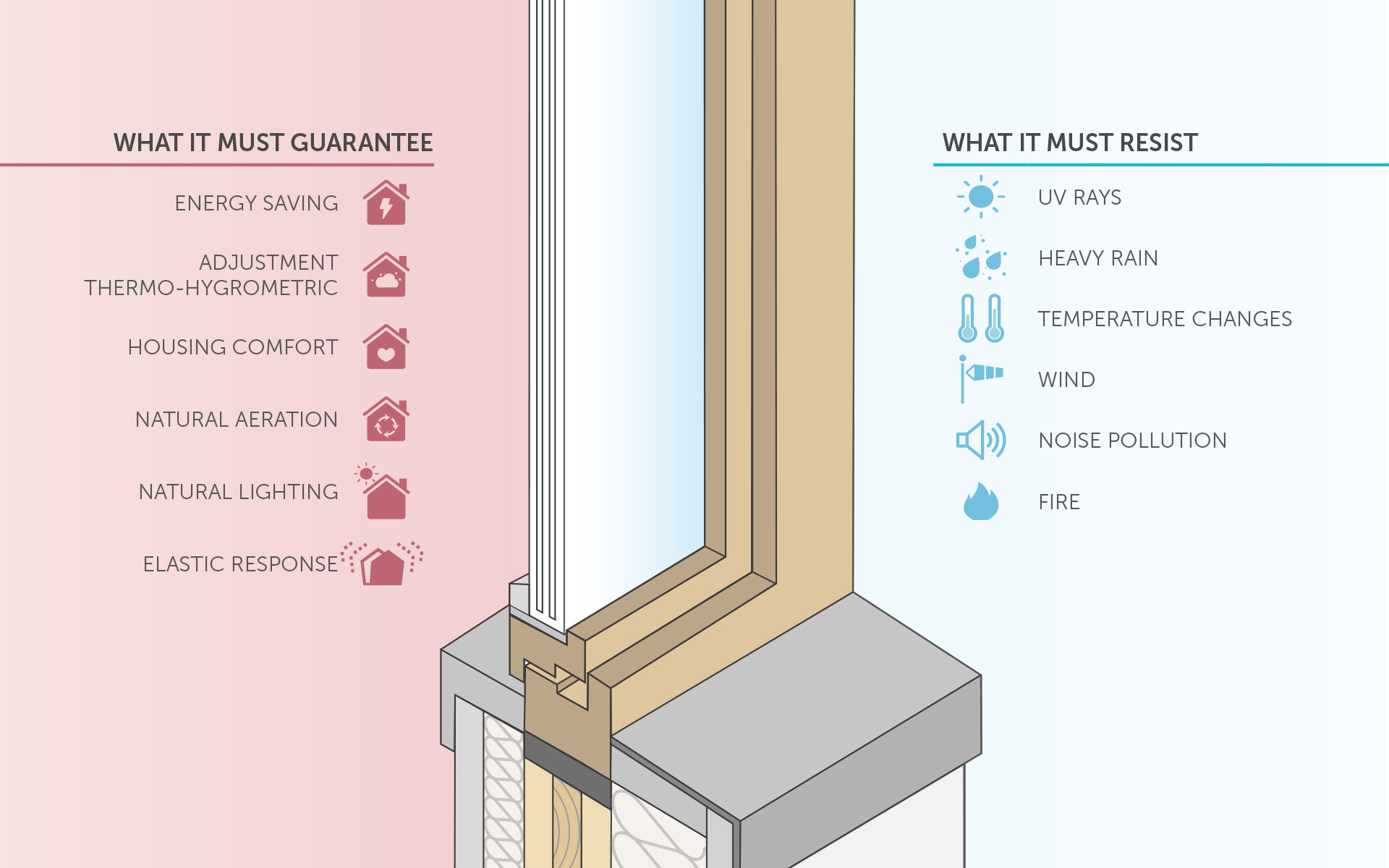

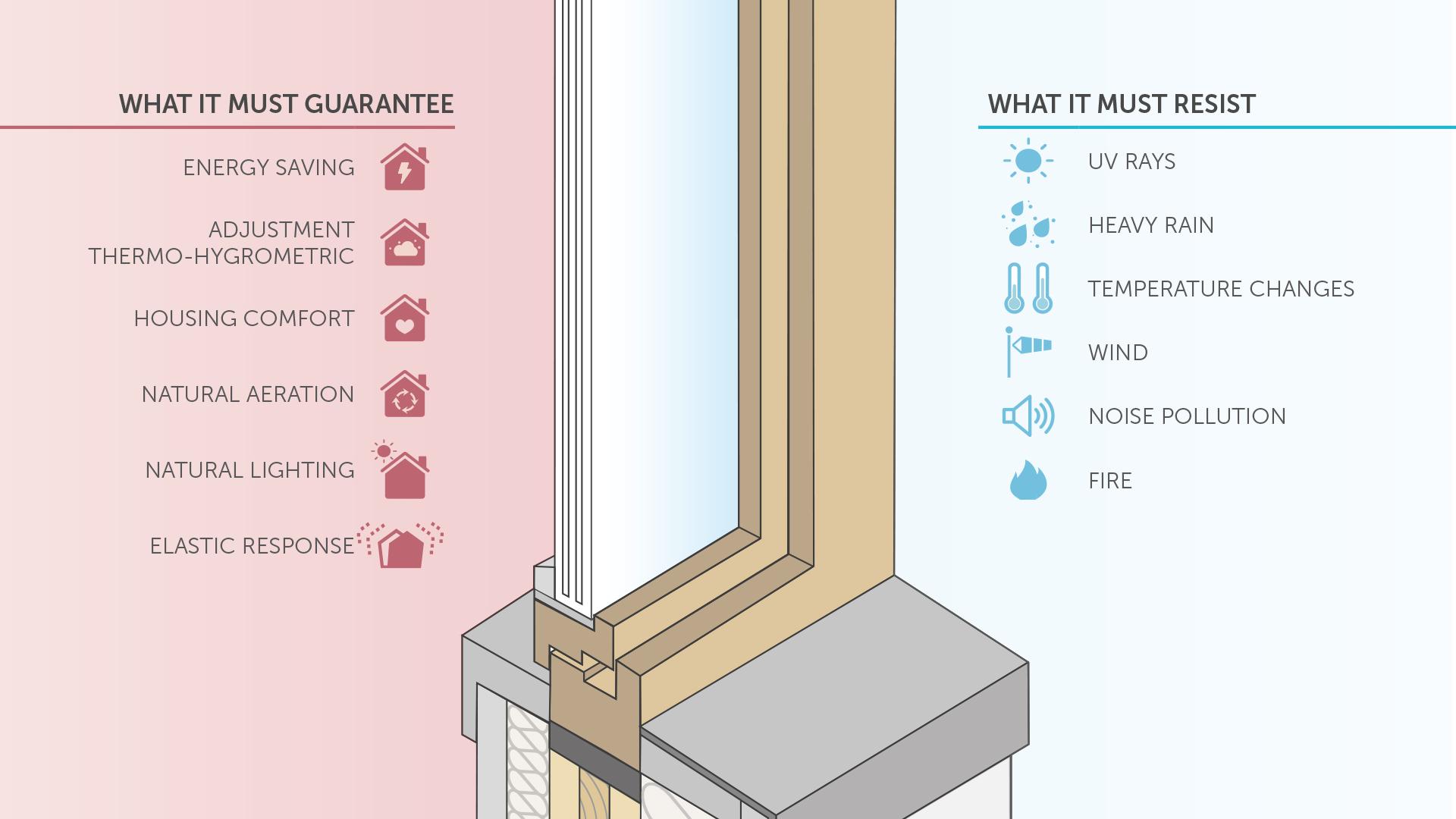

Então, o que é que um caixilho tem de garantir para ser considerado de elevado desempenho?

O método de três níveis para o isolamento de janelas.

Isolar um caixilho não significa apenas escolher a fita de isolamento térmico de janelas ou as juntas corretas. Significa ter em conta os materiais de todos estes elementos desde a fase de conceção e especificações técnicas. Para o fazer sem deixar nada de fora, existe um método.

O método dos três níveis, convencionalmente utilizado em grande parte dos países europeus, identifica os níveis de estanquidade ao ar, ao vento e isolamento termoacústico para a colocação correta do caixilho.
Aplicá-lo significa investir no isolamento acústico das janelas e, ao mesmo tempo, na poupança de energia de toda a estrutura, escolhendo um pacote de isolamento de janelas à prova de correntes de ar e de perdas de calor.

Para obter um desempenho ótimo, todos os níveis devem ser tidos em conta na fase de conceção. A Rothoblaas oferece soluções específicas para cada um dos três níveis.

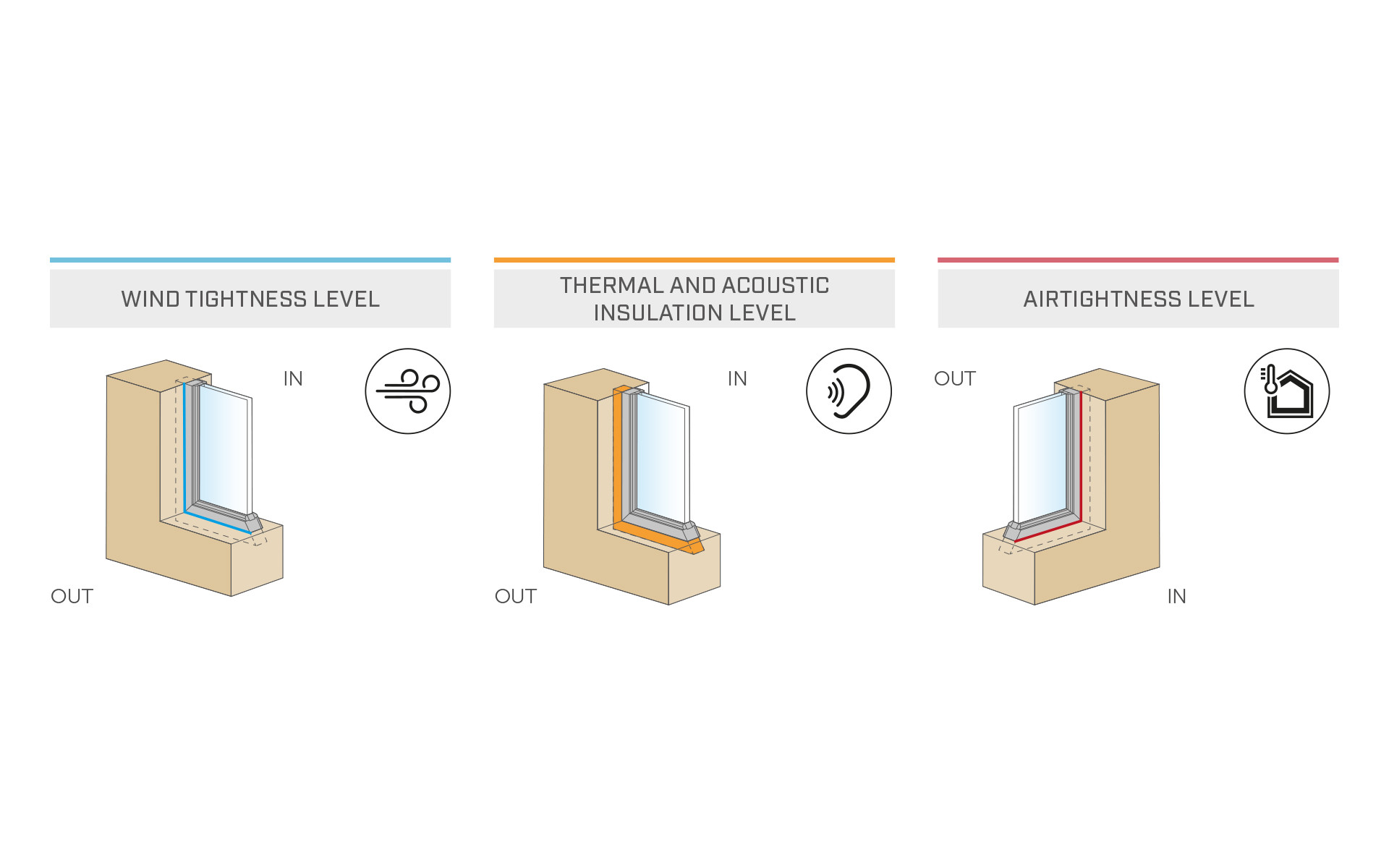

Os três níveis de isolamento de caixilhos: estanquidade ao vento, isolamento acústico e estanquidade ao ar.

A escolha do isolamento de janelas correto inclui soluções específicas para o interior e o exterior do caixilho.

1. Nível de estanquidade ao vento: exterior

O nível mais externo deve garantir a estanquidade aos agentes atmosféricos. Se não for tratado corretamente, pode gerar problemas de infiltração e acumulação de água estagnada na parte inferior do orifício da janela. Uma fita pata janelas é o primeiro produto a considerar, PLASTER BAND OUT, por exemplo, é respirável, evita a acumulação de condensação no nó da janela e mantém uma proteção perfeita contra o vento mesmo a baixas temperaturas.

2. Nível de isolamento termo-acústico: nível intermédio

O nível intermédio deve garantir o desempenho térmico, o isolamento acústico das janelas, bem como a fixação mecânica. Ao escolher os produtos, é importante ter em conta que uma solução eficaz contra o ruído nem sempre garante um bom isolamento térmico.

Neste nível, é útil integrar em particular dois tipos de produtos: uma fita autoexpansível para caixilhos ou uma espuma selante que combine desempenho térmico e acústico, iou seja um isolante para janelas com dupla função.

A fita autoexpansível EXPAND BAND da Rothoblaas garante uma expansão elástica permanente e inalterada ao longo do tempo, assegurando proteção contra a água, pó e vento.  WINDOW BAND tem mesmo una tripla função: sela as fugas de ar e da chuva forte em portas e janelas, ao mesmo tempo que mantém as propriedades termoacústicas em toda a profundidade. É a fita autoexpansível para caixilhos: com apenas um produto, é possível selar os três níveis.

Para as janelas de madeira, a fita autoexpansível por excelência é a FRAME BAND. Impermeável ao ar e à água, interrompe pontes acústicas na ligação estrutura-caixilho. Graças à banda adesiva, a sua aplicação é fácil e precisa, sem necessidade de outros colantes.

Por fim, para um isolamento acústico perfeito das janelas, os verdadeiros profissionais escolhem HERMETIC FOAM, a espuma selante elástica com elevado desempenho em termos de isolamento acústico com redução sonora até 63 dB, certificada pelo Instituto IFT Rosenheim (em conformidade com a norma UNI EN ISO 10140-1:2021). Graças à estrutura de células fechadas, mantém-se impermeável à água e ao ar, mesmo se aparada após a secagem.

3. Nível de estanquidade ao ar – interior

O nível mais interno deve garantir a estanquidade ao ar. A sua função é evitar a passagem de ar carregado com vapor de água, que poderia levar à formação de condensação nos nós de instalação e de bolor na superfície. SEAL BAND é a fita monoadesiva para uso interior da Rothoblaas, para uma fácil selagem de cantos, arestas e outros nós especiais: o liner duplo facilita a colocação enquanto o suporte de papel impregnado garante uma grande maleabilidade e uma aplicação rápida. Veda tão bem que está certificada de acordo com as Normas Passive House.

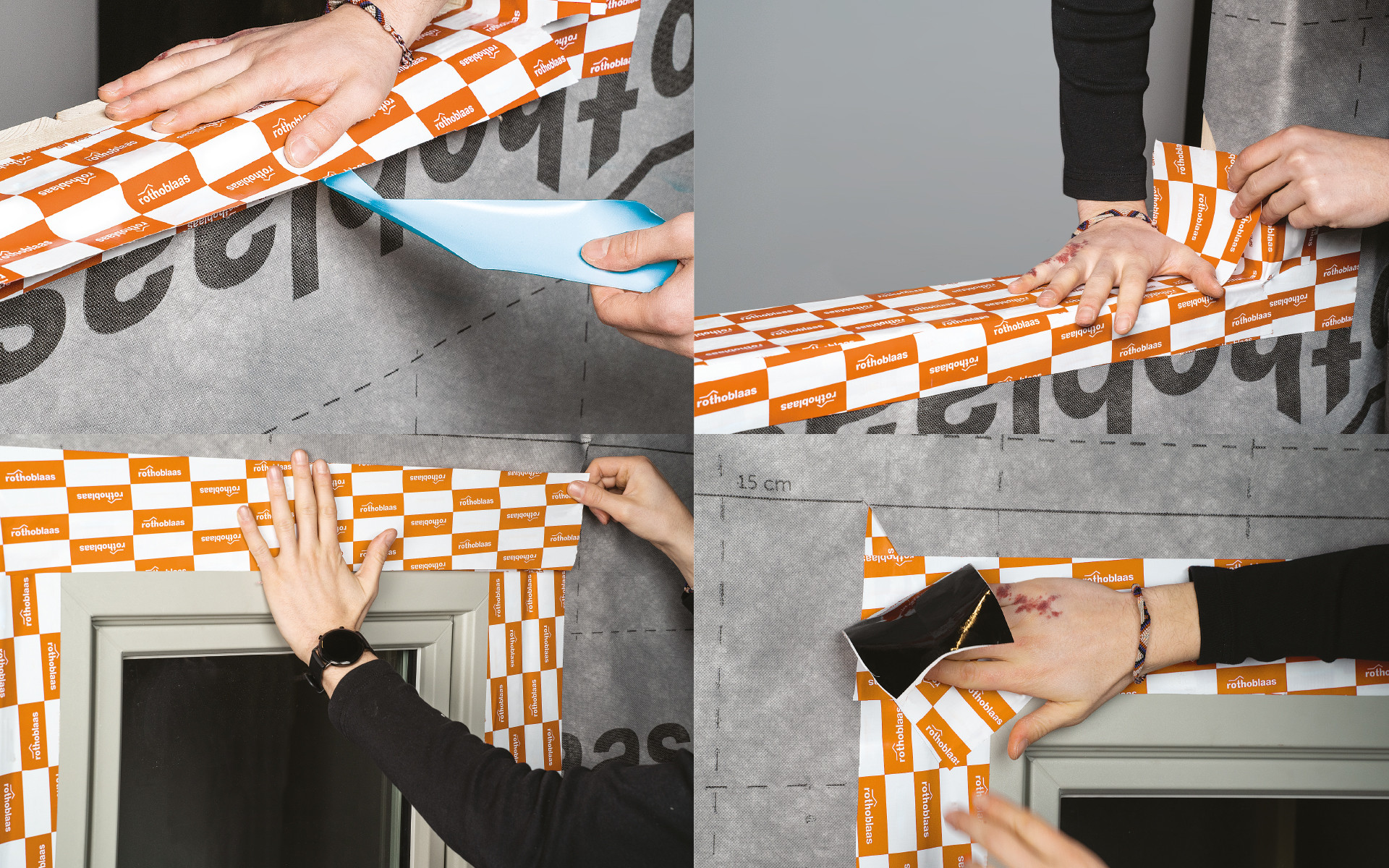

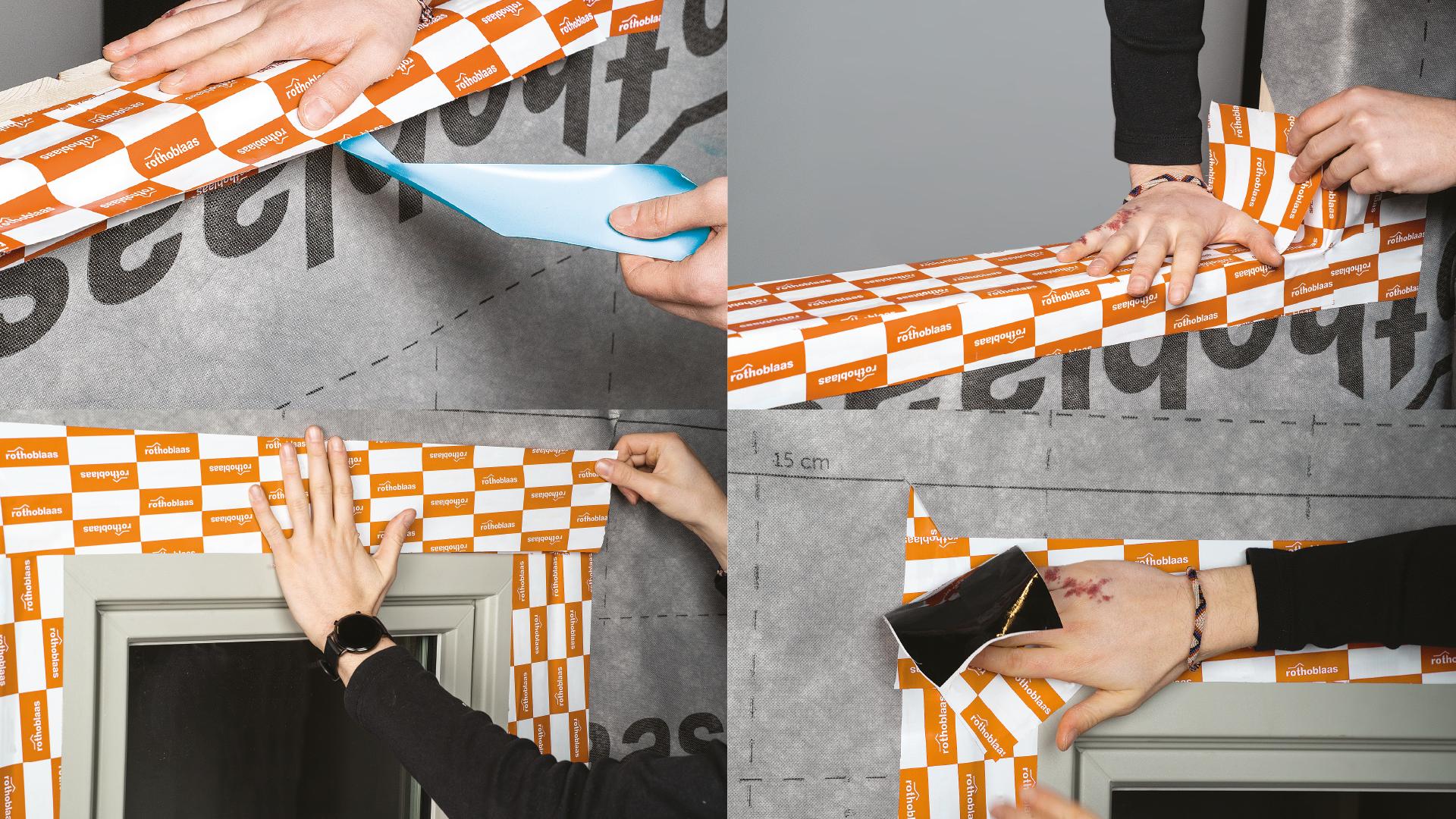

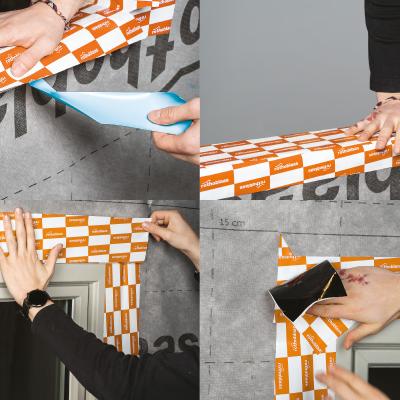

Versátil e útil em vários níveis, por outro lado, a SMART BAND tem uma película de separação única que pode ser dividida em qualquer ponto sem necessidade de pré-cortes. Cumpre todos os requisitos para ser classificado como uma fita para selagem de portas ou janelas exteriores, garantindo a máxima segurança mesmo em caso de água estagnada.

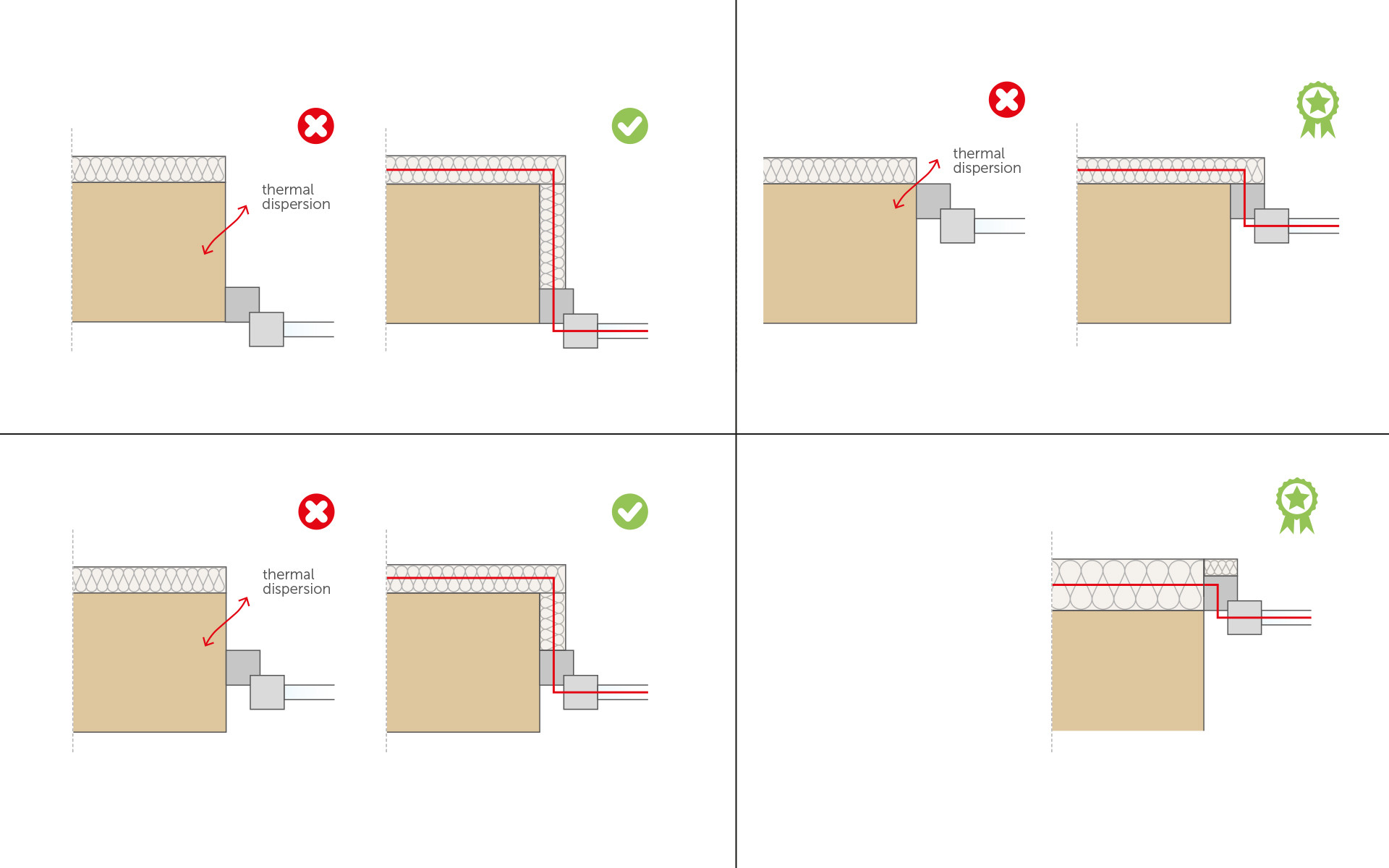

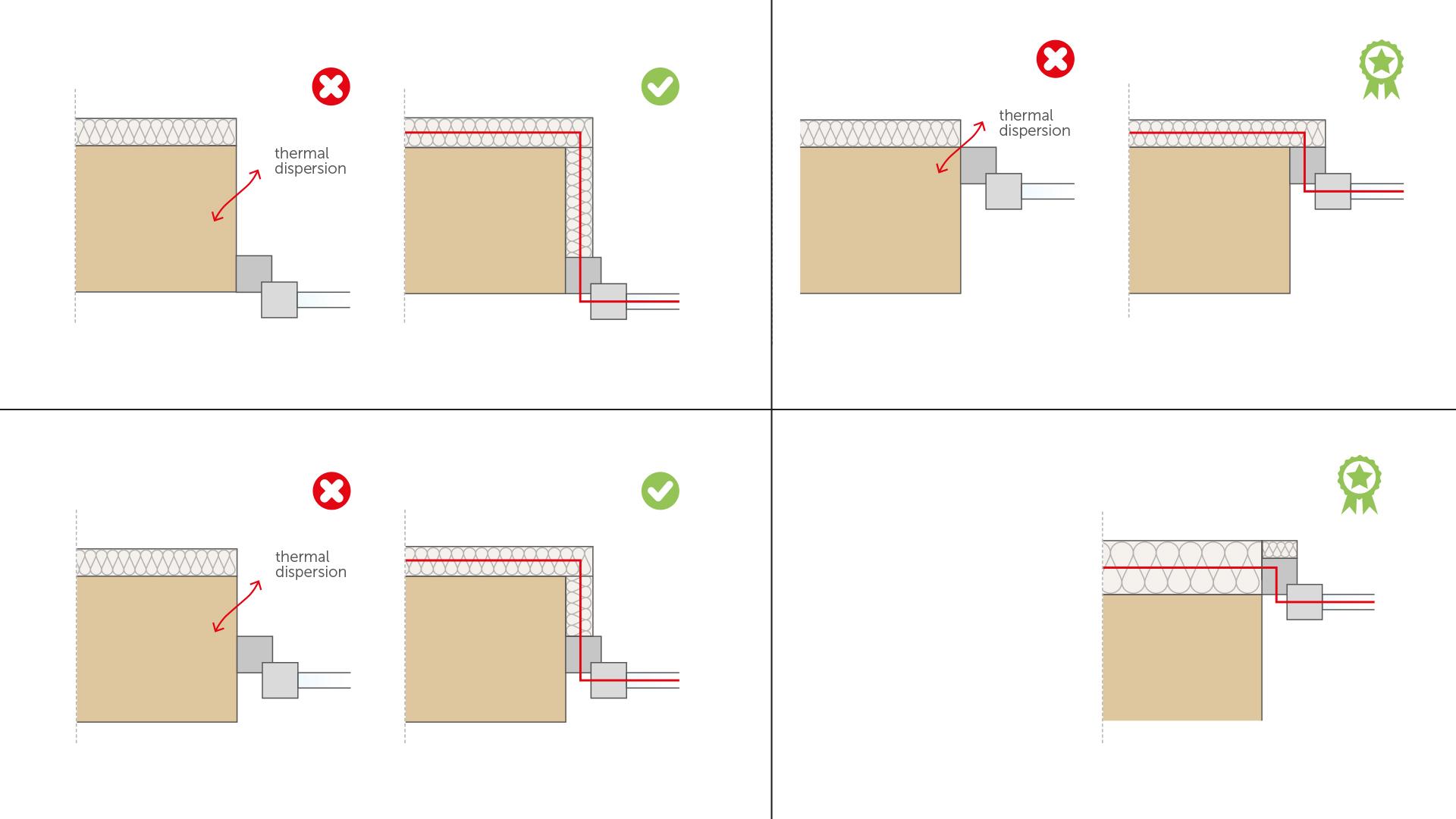

O plano de colocação do caixilho: efeitos no nó de construção e no desempenho

A posição do caixilho em relação à espessura da parede é uma escolha técnica estratégica: afeta diretamente a continuidade do isolamento e a formação de pontes térmicas.

A avaliação correta do plano de colocação permite melhorar a eficiência energética do nó e garantir uma maior durabilidade do sistema: em função da posição escolhida para a colocação, o comportamento termoacústico e a durabilidade do nó variam consideravelmente. Vejamos os principais casos de aplicação:

• Colocação nivelada pelo interior
  Uma solução simples que permite a abertura total do caixilho, mas com um risco elevado de perda de calor. O caixilho é deslocado para o interior e o risco de baixas temperaturas na superfície interior aumenta. Para evitar pontes térmicas em edifícios com capoto exterior, é aconselhável isolar também as ombreiras laterais do orifício da janela.

• Colocação nivelada pelo eixo centralMais comum na construção tradicional, a ligação mecânica do caixilho é efetuada diretamente à estrutura portante do edifício. Permite reduzir as pontes térmicas, especialmente quando combinada com um isolamento adequado das ombreiras laterais. É ideal para estruturas de armação com uma caixa de ar isolada.

• Colocação nivelado pelo exterior
  O capoto exterior cobre a estrutura fixa do caixilho e o pré-aro, se presente, garantindo excelentes temperaturas interiores da superfície. A ligação mecânica do caixilho é efetuada diretamente à estrutura portante do edifício.

• Colocação do nível isolante

  Esta solução é adotada nas construções de maior desempenho. Permite reduzir o valor da ponte térmica linear, mas requer mais cuidado na colocação do caixilho e exige maiores espessuras de isolamento.

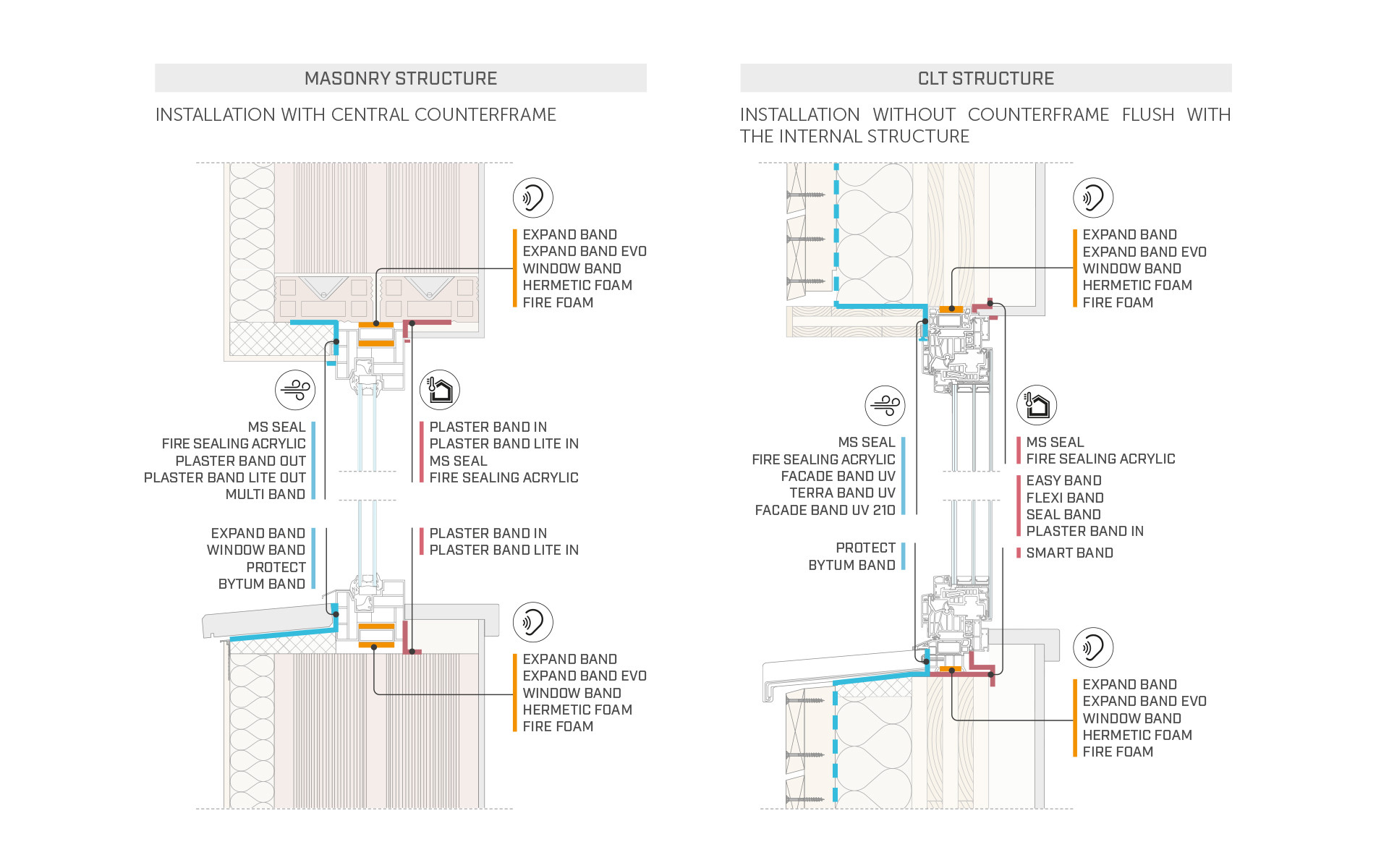

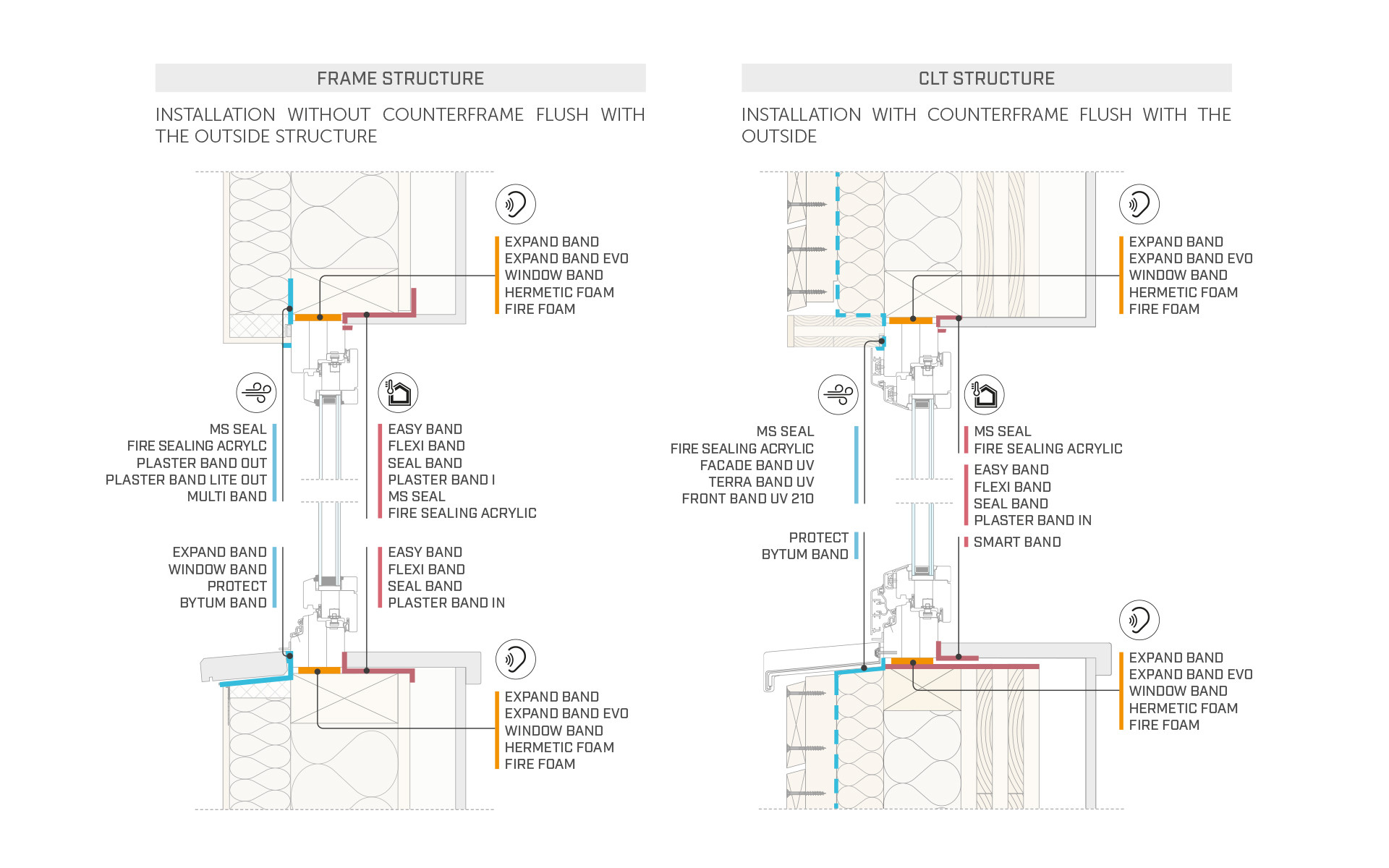

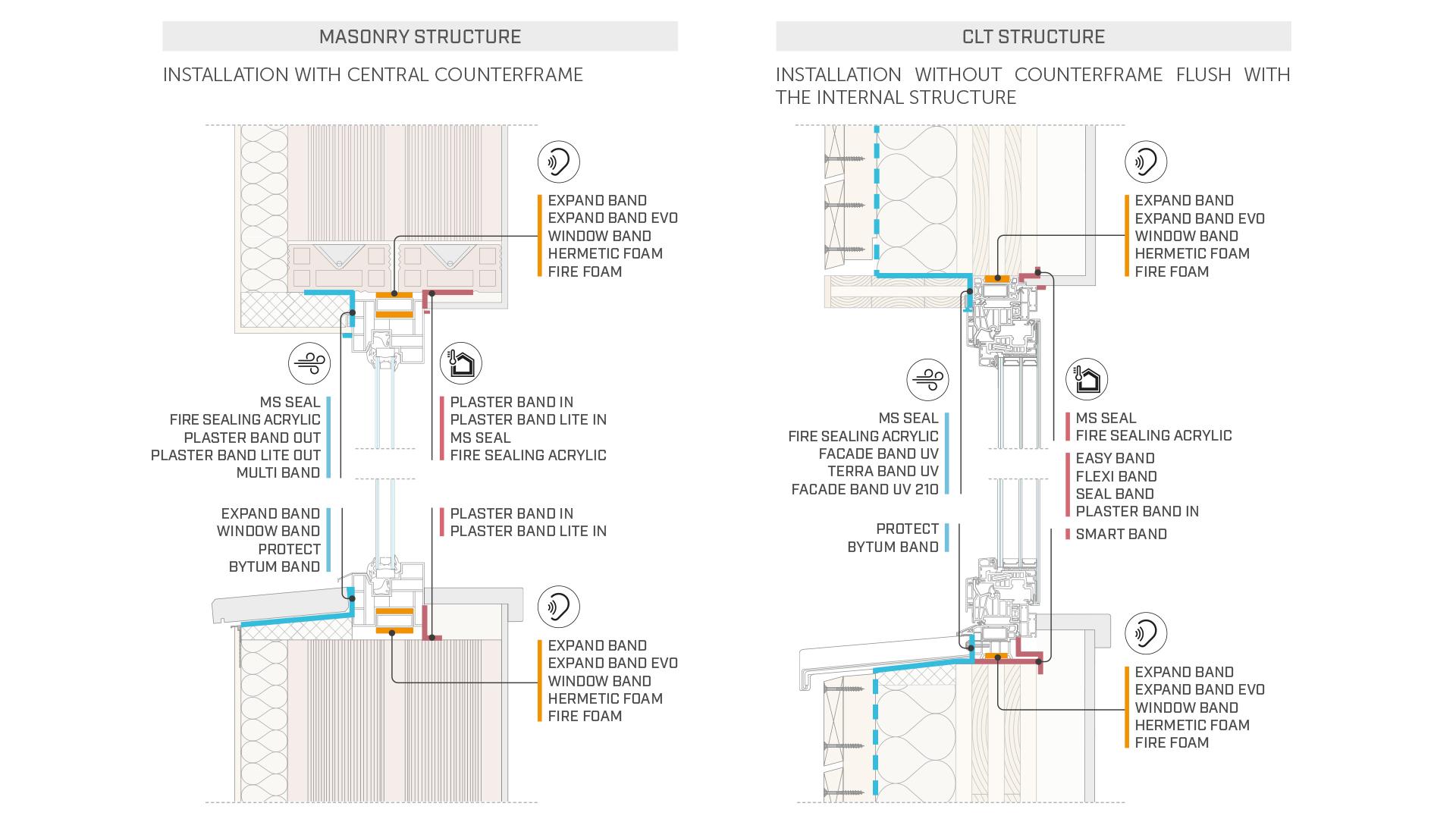

Caixilho e diferentes estruturas portantes: alguns exemplos de colocação.

Para compreender melhor a importância de integrar as soluções de isolamento das janelas diretamente no projeto, é útil comparar diferentes tipos de colocação de caixilhos, com destaque para os nós de construção entre a janela, a parede e o pré-aro em diferentes sistemas de construção.

O esquema ajuda a escolher o sistema de colocação mais adequado em função do material e da localização do caixilho: a escolha da combinação correta de vedantes e fitas é decisiva para garantir:

• Isolamento térmico e acústico

• Impermeabilidade à água e ao ar

• Resistência ao fogo e durabilidade da junta

A atenção aos detalhes nas juntas é crucial: a colocação em CLT e a colocação nivelada pelo exterior são as que exigem um controlo mais rigoroso.

Isolar corretamente os caixilhos: existe também um guia em vídeo

Quando é realmente necessário compreender como instalar os produtos na prática, a teoria de um guia pode não ser suficiente.

Instruções de colocação, conselhos práticos, e exemplos de caixilhos à prova de água, ar e ruído, também estão neste vídeo:

E para ter ao seu alcance todos os produtos Rothoblaas dedicados aos serralheiros, projetistas e construtores, desde fixações a fitas e equipamento, descarregue já a Brochura dedicada
