ALUMEGA

CONECTOR DE DOBRADIÇA PARA POST AND BEAM

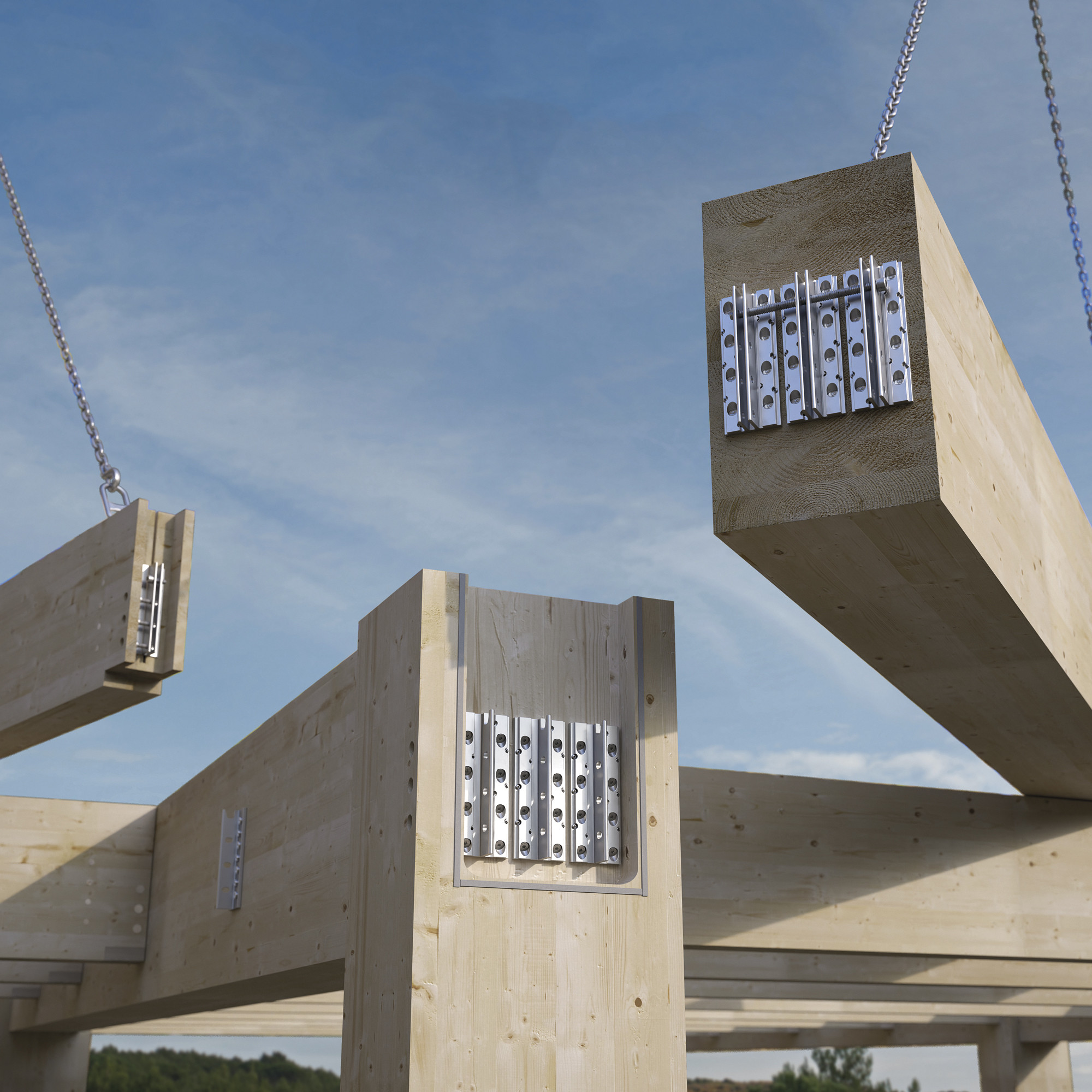

ALUMEGA é o conector que normaliza as ligações viga-viga e viga-pilar para os sistemas post and beam, mesmo com vãos elevados.

O conector de dobradiça ALUMEGA permite o comportamento teórico previsto no projeto de ligações madeira-madeira:

Atua como ligação de dobradiça, permitindo a rotação livre da viga nas extremidades
Em caso de sismo ou vento, a ligação segue a rotação do pilar mantendo a resistência ao corte para cargas gravitacionais provenientes da laje e reduzindo os danos estruturais

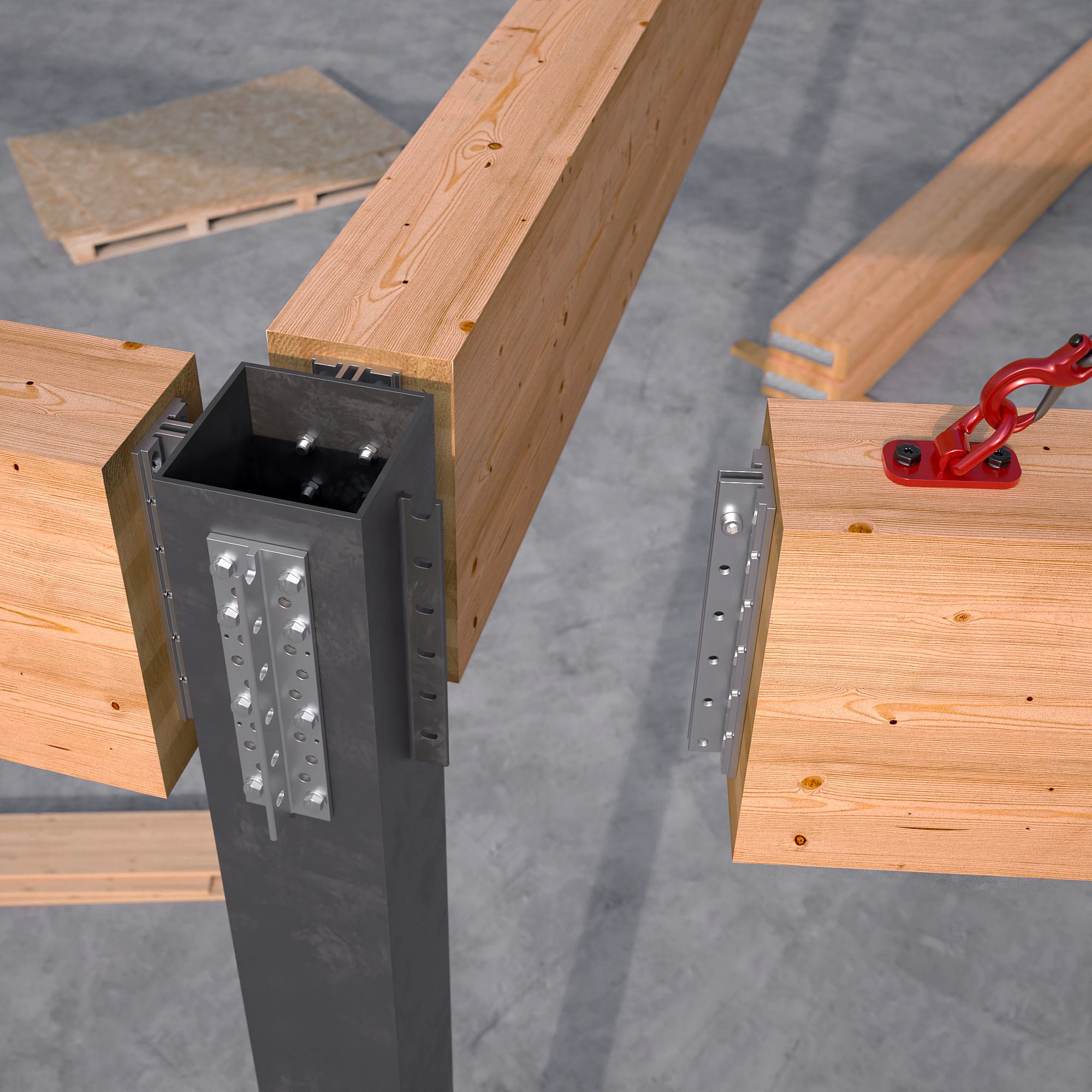

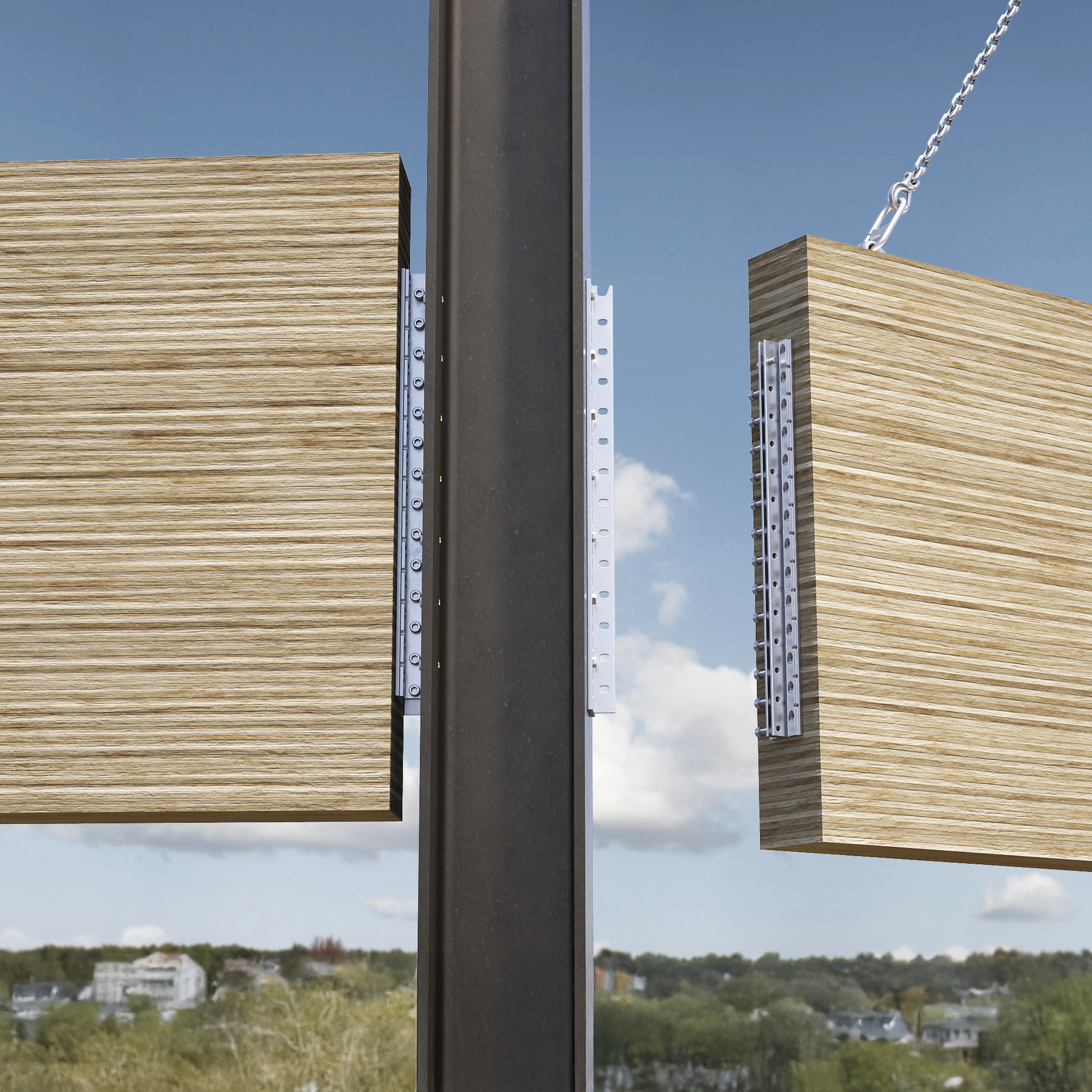

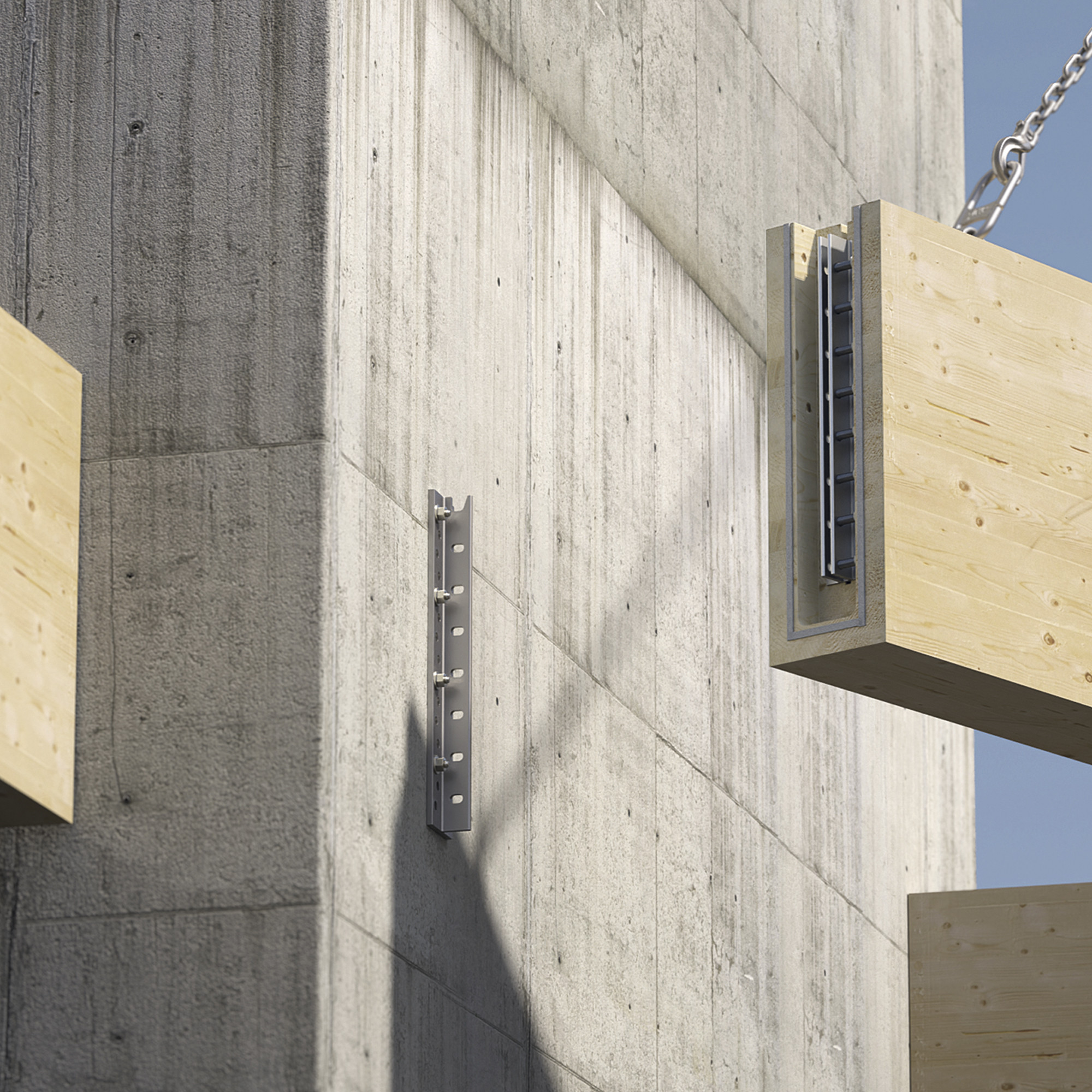

A possibilidade de colocar vários módulos lado a lado permite resolver todas as ligações em madeira, betão e aço

Contactar o agente

Descrição
Documentação
Códigos e dimensões

Descrição

ALUMEGA: tolerâncias de instalação e capacidade rotacional.

É o conector com maior tolerância de instalação em relação a qualquer outro conector de alta capacidade no mercado:

• graças aos furos com ranhuras horizontais, o ALUMEGA pode deslizar 8mm (+-4mm) no sentido axial
• a sua geometria especial permite uma tolerância lateral perpendicular à viga secundária
• Após um rigoroso processo normativo, foi testado e certificado de acordo com a ETA-23/0824

Graças aos furos ranhurados, a ligação é ideal para a prevenção de danos sísmicos. O comportamento estático da dobradiça evita momentos de flexão nos suportes devido à inflexão da viga.

ALUMEGA: pré-instalável e fácil de montar.

O escareamento superior permite a utilização de um parafuso como auxiliar de posicionamento. A ligação pode ser pré-montada na fábrica e concluída no estaleiro com parafusos simples para aço.

Documentação

Ficha técnica Old

Escolha um Idioma
Ficha técnica

Escolha um Idioma
Certificado ETA

Escolha um Idioma
File CAD

Escolha um Idioma
Arquivos para Concrete Anchors

Escolha um Idioma
File BIM.ifc

Escolha um Idioma
File BIM.rfa

Escolha um Idioma
Folha de cálculo Alumega_calculator

Escolha um Idioma
Instruções De Aplicação (Alumega HV - JV)

Escolha um Idioma
Manual de instalação (JIGALUMEGA)

Escolha um Idioma

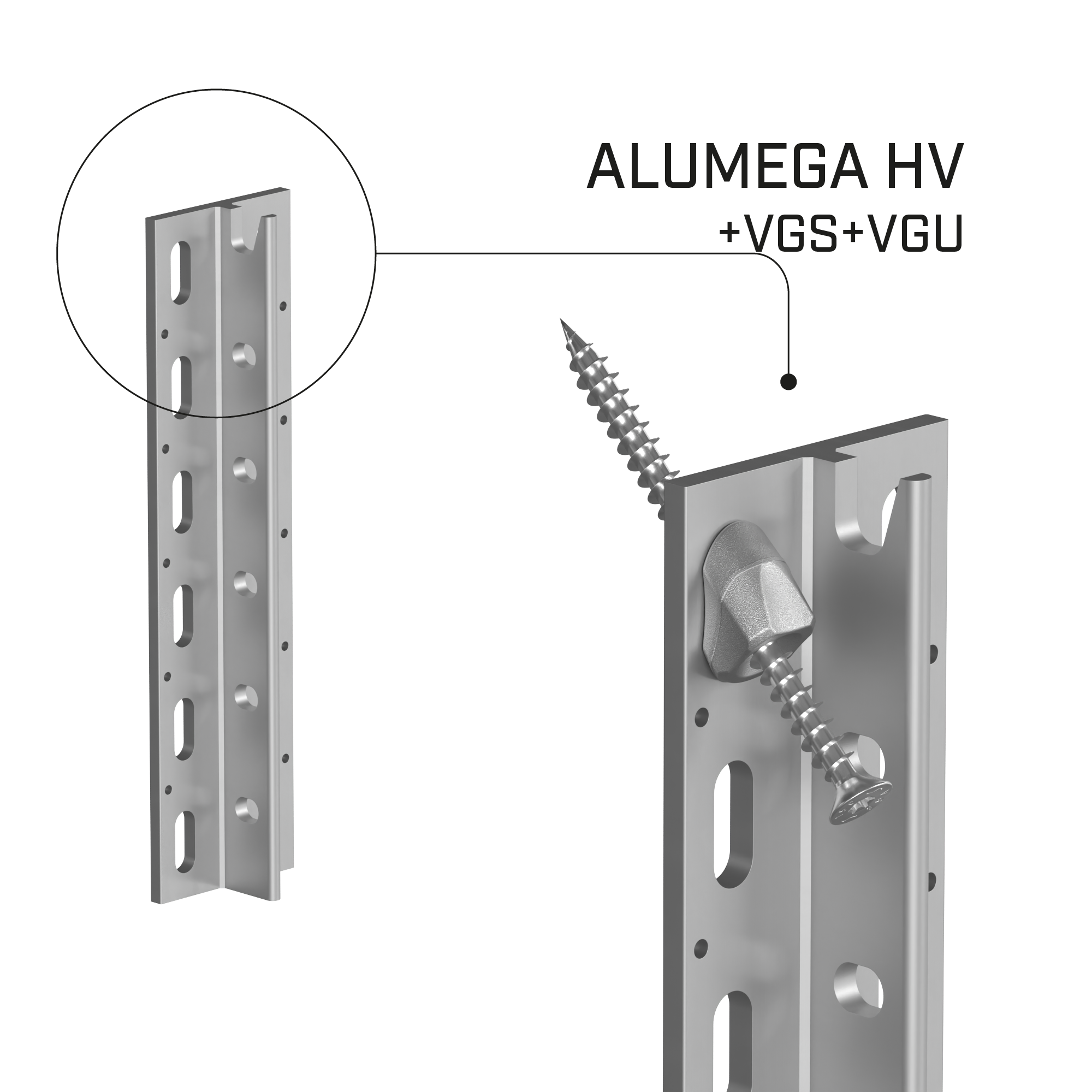

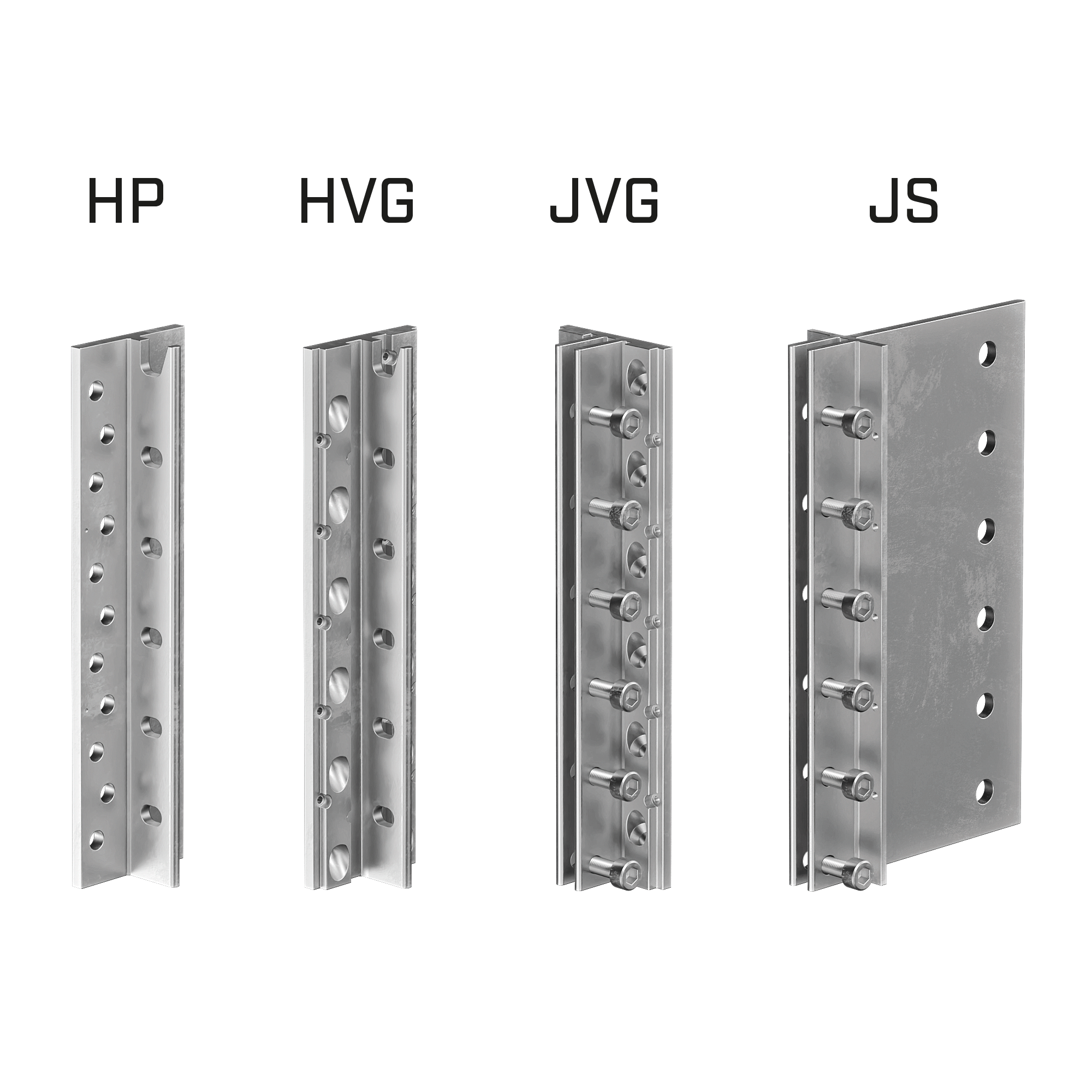

HV – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADEIRA COM PARAFUSOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pçs
ALUMEGA240HV	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HV	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA600HV	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HV	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HV	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

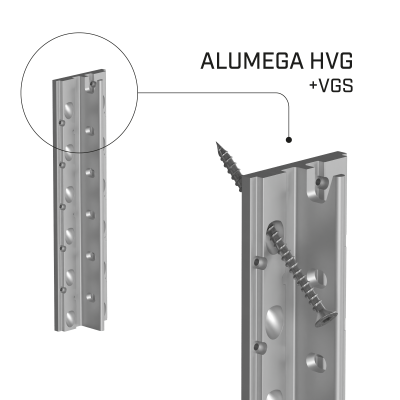

HVG – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADEIRA COM PARAFUSOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pçs
ALUMEGA240HVG	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HVG	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HVG	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HVG	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HVG	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HVG	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

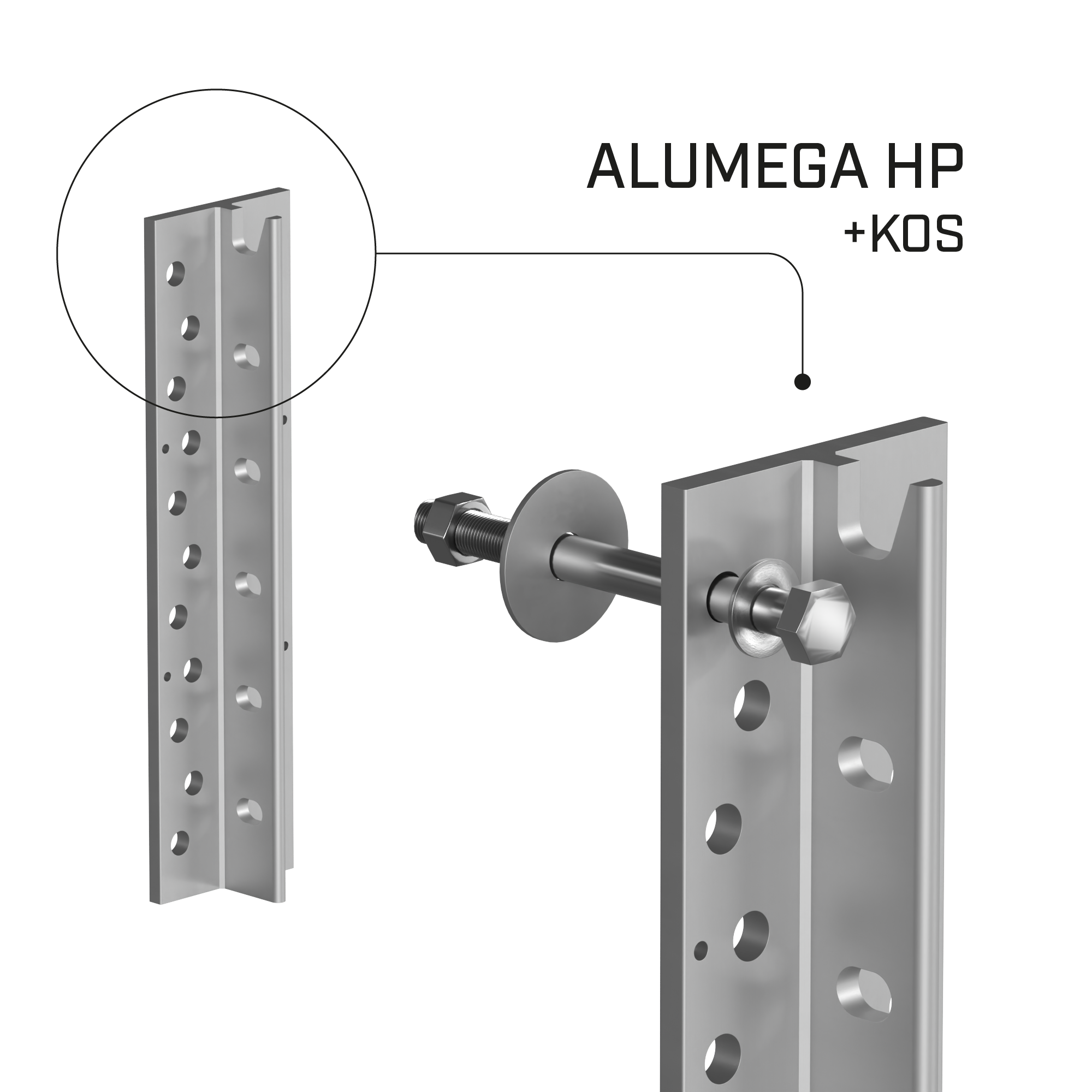

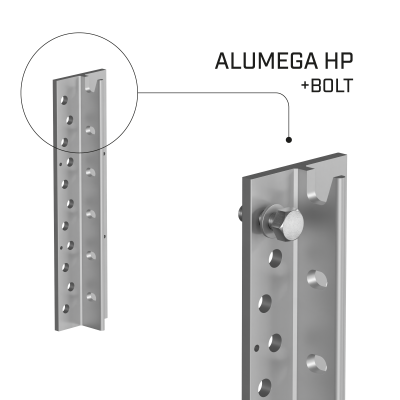

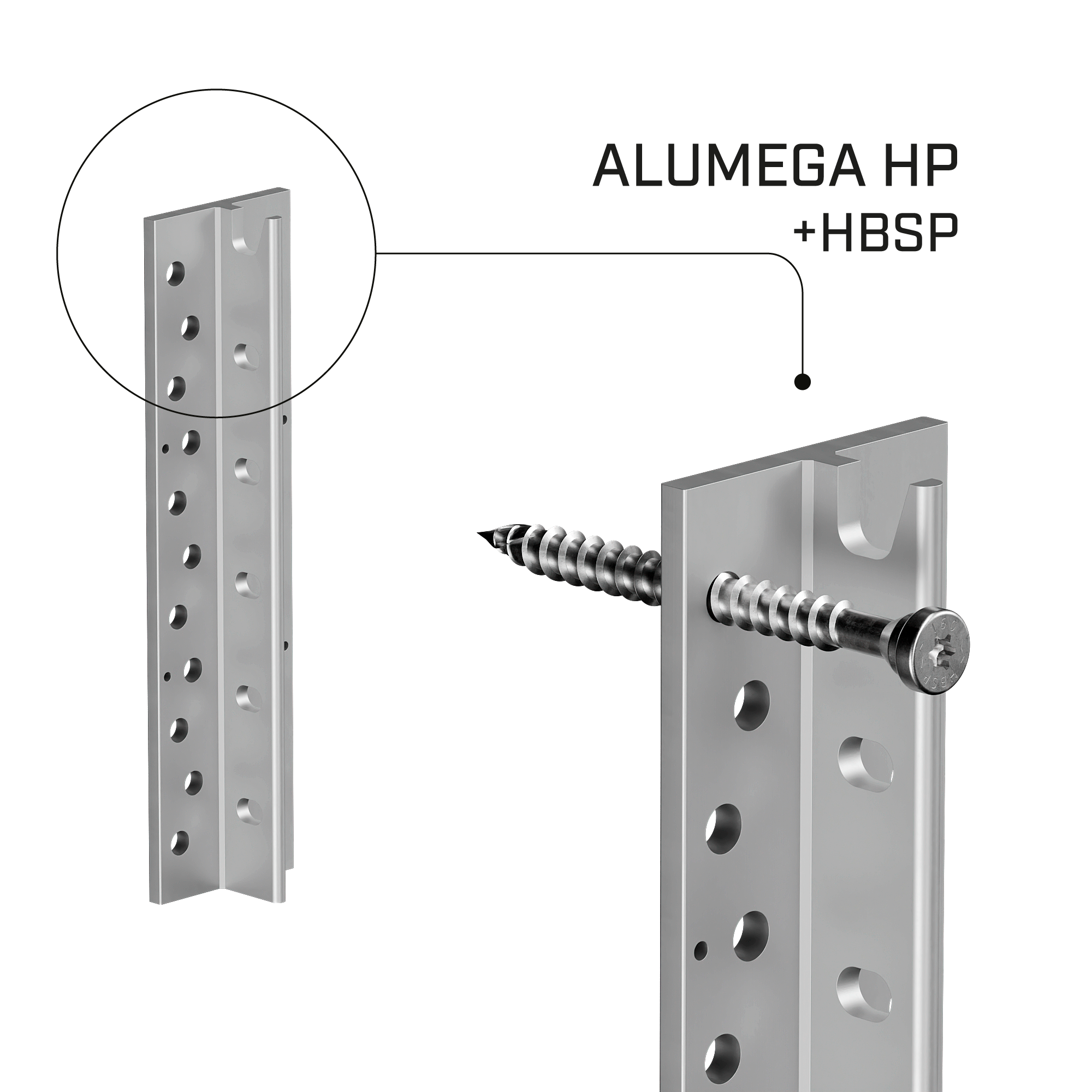

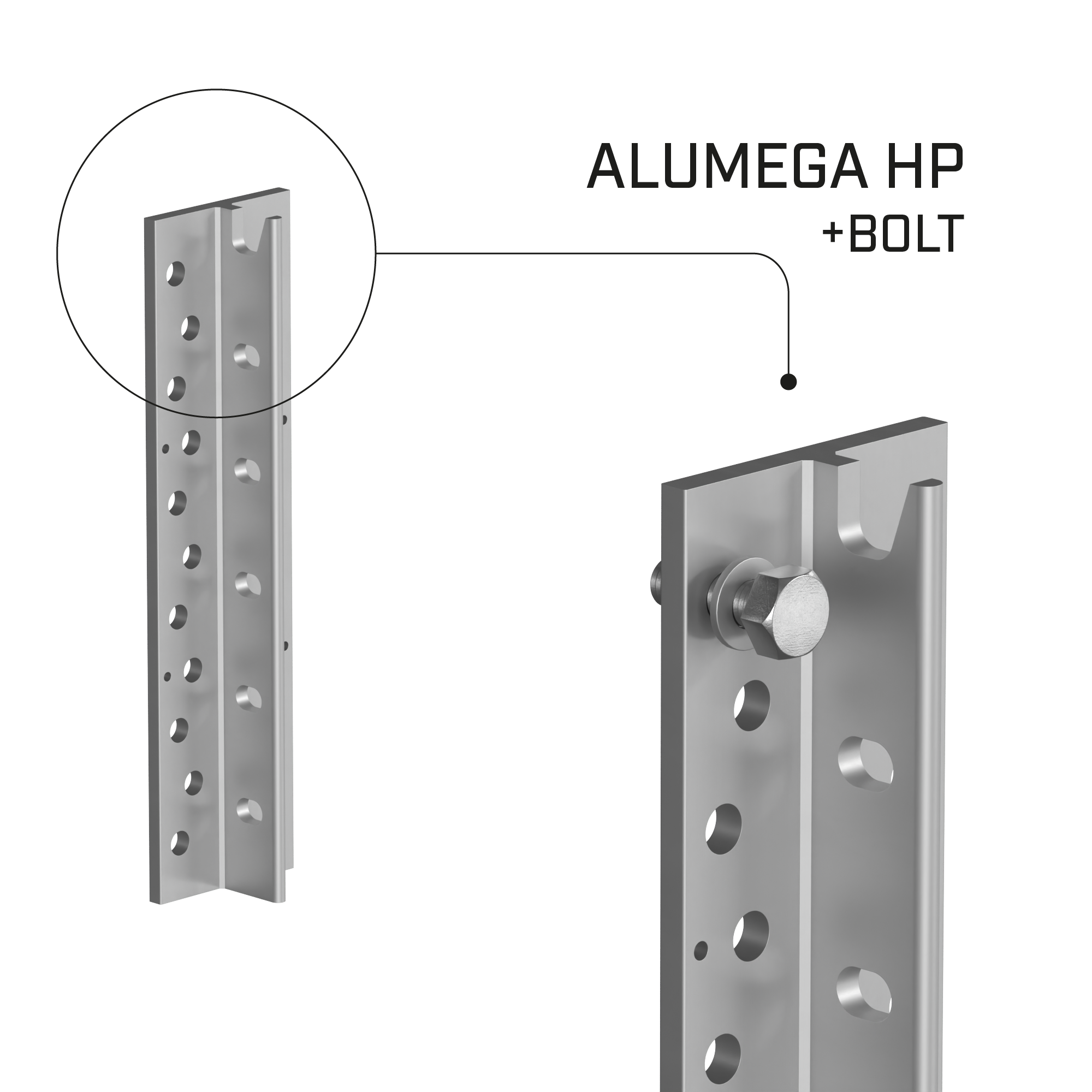

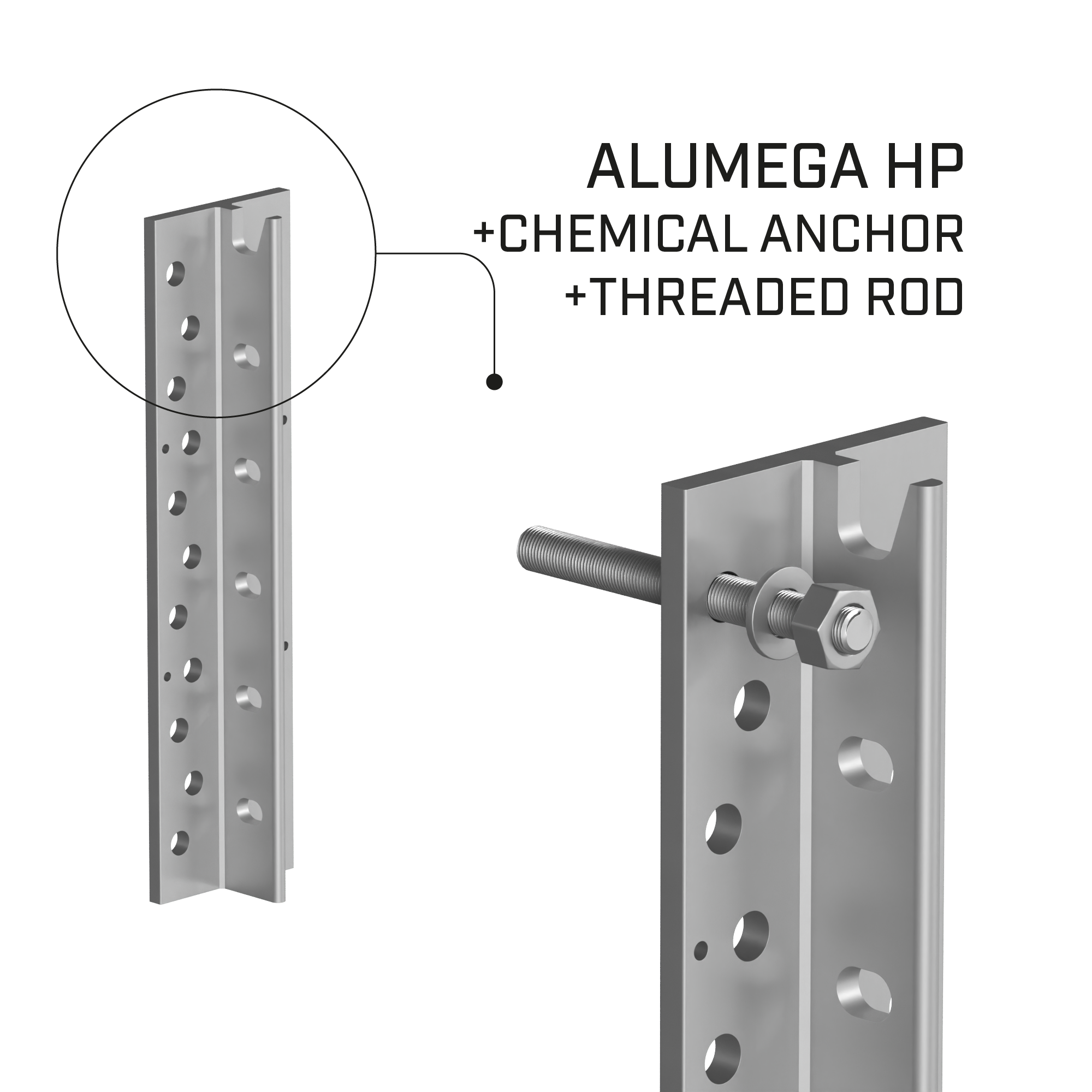

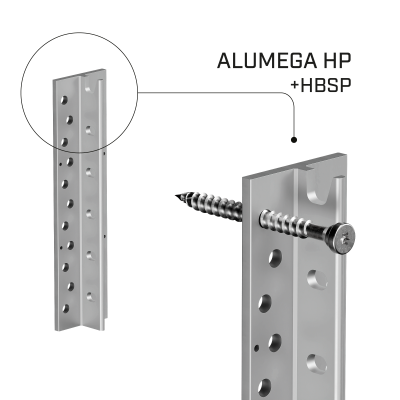

HP – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADEIRA, BETÃO E AÇO

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pçs
ALUMEGA240HP	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HP	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HP	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HP	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HP	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HP	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

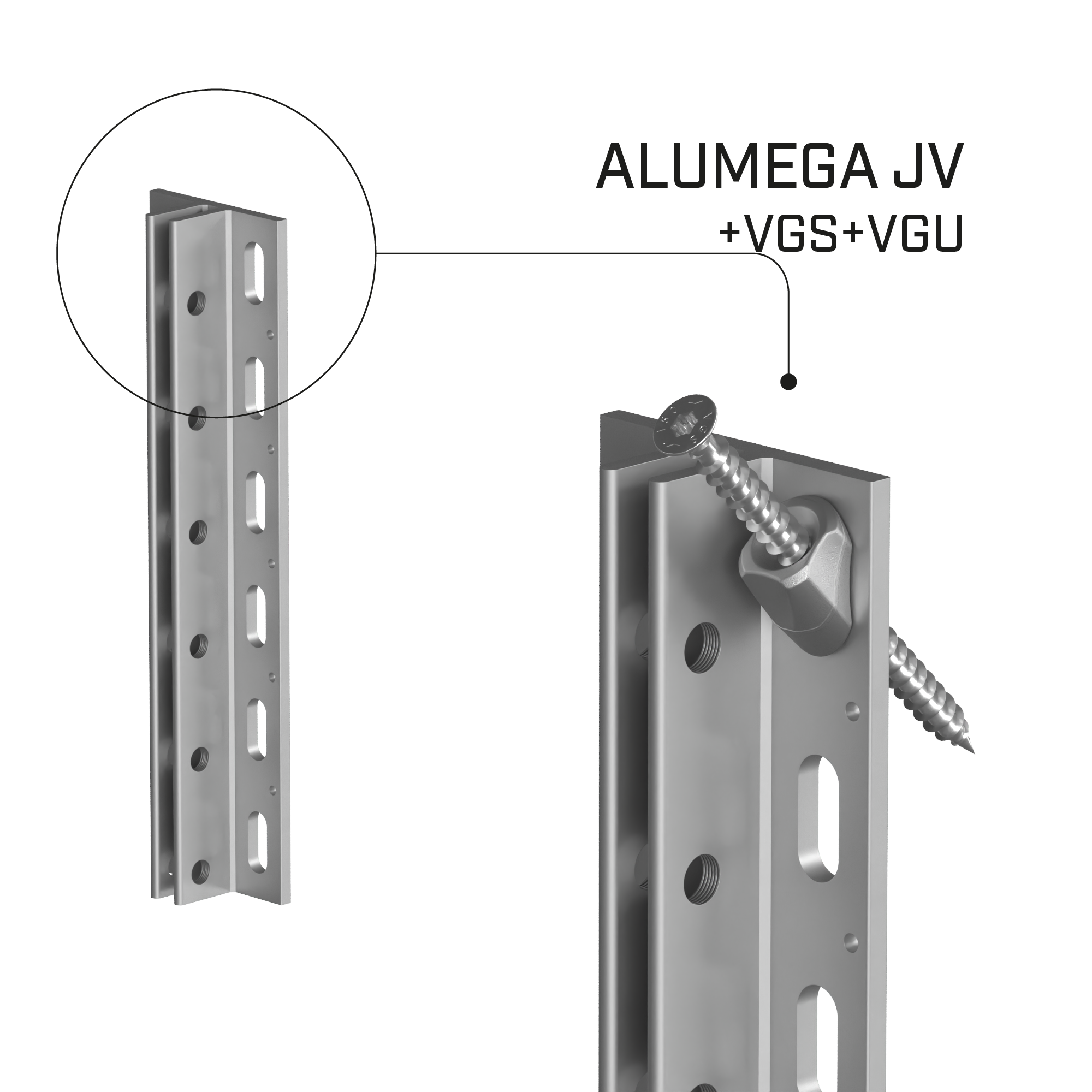

JV - CONECTOR PARA VIGA (JOIST) COM PARAFUSOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pçs	DOP
ALUMEGA360JV	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA840JV	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

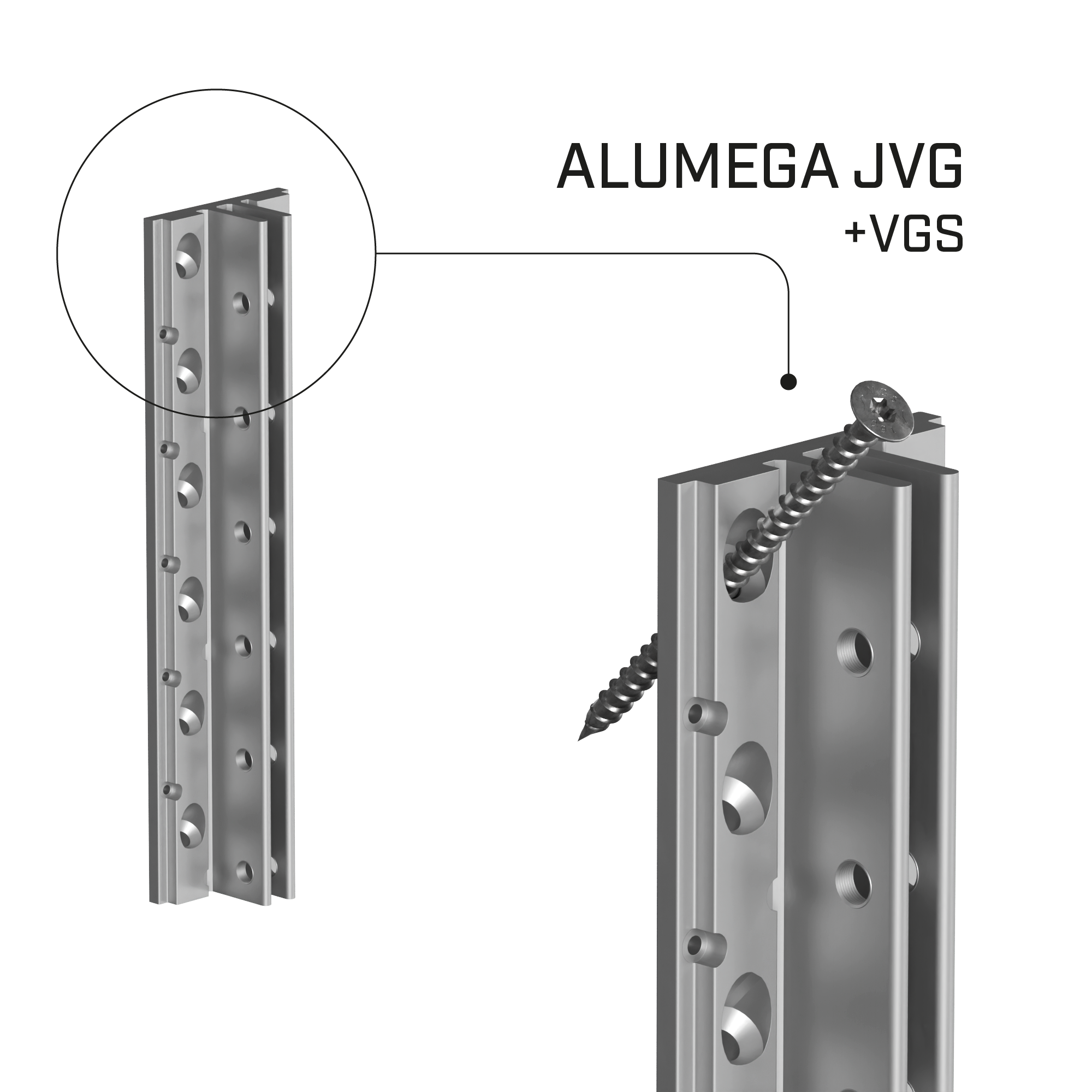

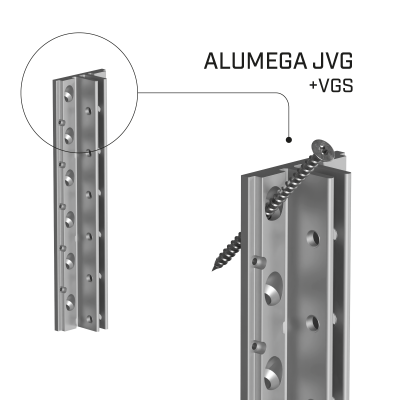

JVG - CONECTOR PARA VIGA (JOIST) COM PARAFUSOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pçs
ALUMEGA240JVG	95	49	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360JVG	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480JVG	95	49	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600JVG	95	49	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720JVG	95	49	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840JVG	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

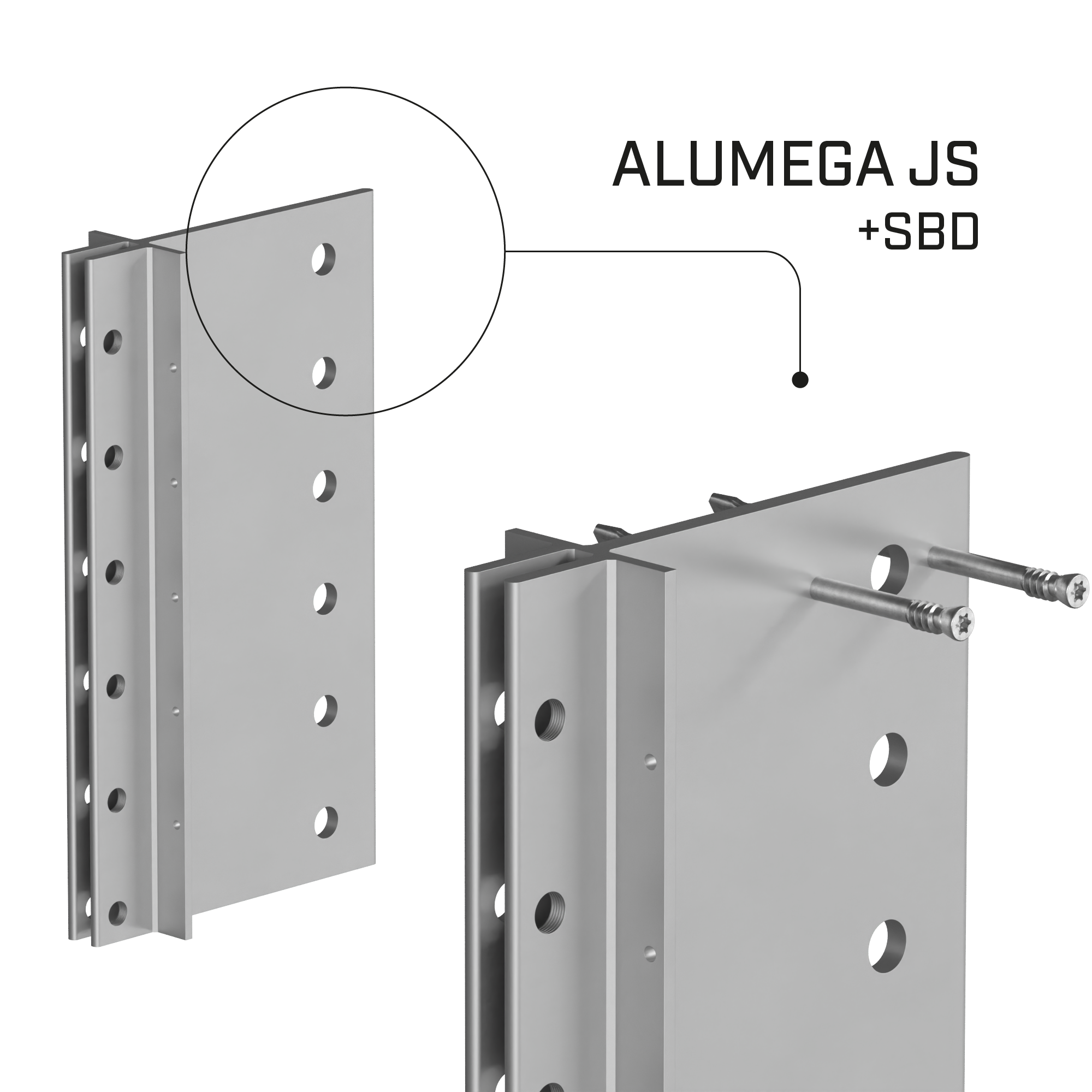

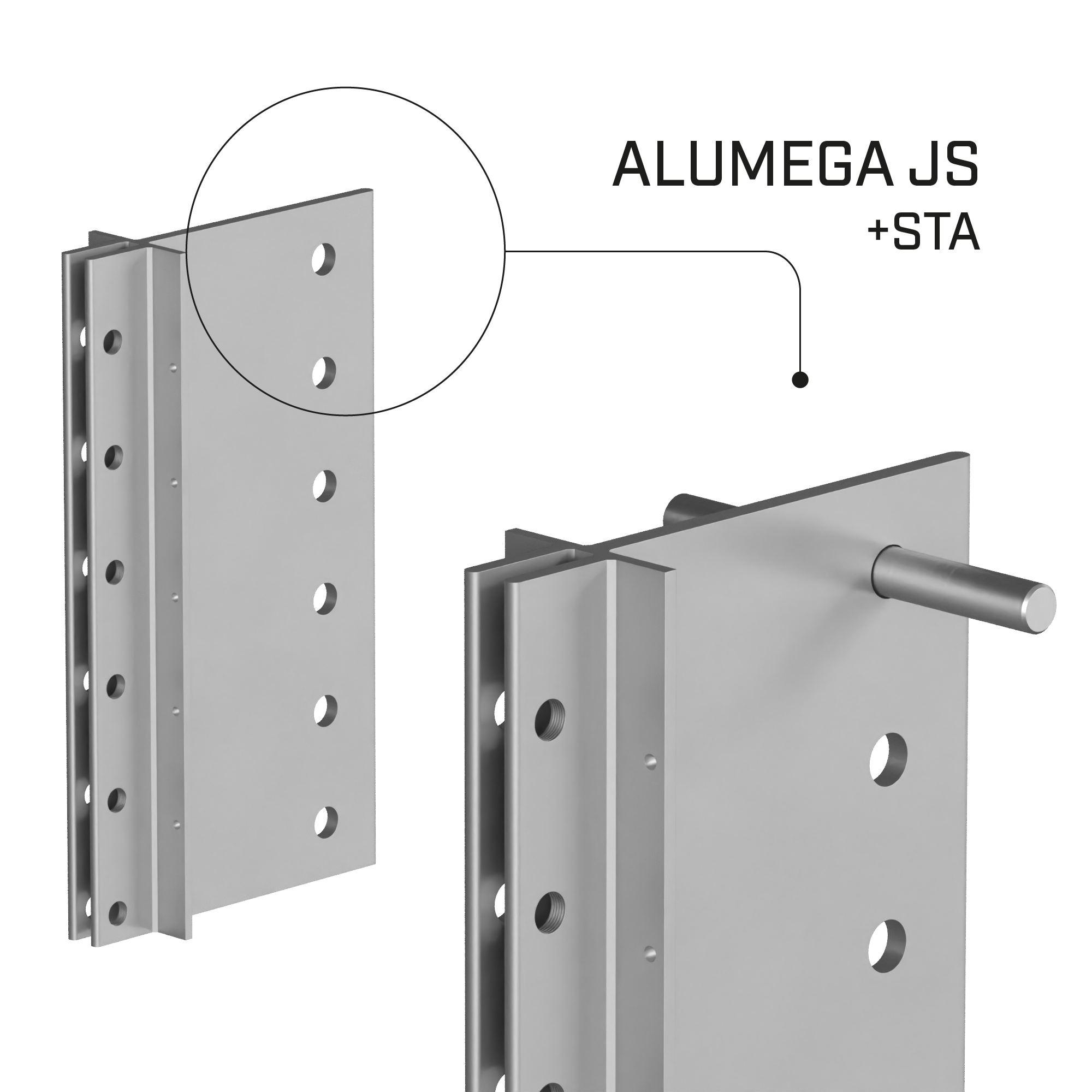

JS - CONECTOR PARA VIGAS (JOIST) COM CAVILHAS STA/SBD

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pçs
ALUMEGA240JS	68	49	240	2 11/16''	1 15/16''	9 1/2''	1
ALUMEGA360JS	68	49	360	2 11/16''	1 15/16''	14 1/4''	1
ALUMEGA480JS	68	49	480	2 11/16''	1 15/16''	19''	1
ALUMEGA600JS	68	49	600	2 11/16''	1 15/16''	23 5/8''	1
ALUMEGA720JS	68	49	720	2 11/16''	1 15/16''	28 3/8''	1
ALUMEGA840JS	68	49	840	2 11/16''	1 15/16''	33 1/16''	1

MEGABOLT - PARAFUSO DE CABEÇA CILÍNDRICA COM SEXTAVADO INTERIOR

CÓDIGO	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pçs
MEGABOLT12030	12	30	0.48	1 3/16''	100
MEGABOLT12150	12	150	0.48	6''	50
MEGABOLT12270	12	270	0.48	10 5/8''	25

CHAVE SEXTAVADA 10 mm

CÓDIGO	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pçs
HEX10L234	10	234	0.4	9 3/16''	1

JIG ALUMEGA

CÓDIGO	descrição	pçs
JIGALUMEGA10	82 (1J) - 97 (1H)	1
JIGALUMEGA22	94 (2J) - 109 (2H)	1

JIGVGS

CÓDIGO		descrição	L [mm]	L [in]	pçs
JIGVGS9	New	pre-drilling template Ø5	80	3 1/8''	1
JIGVGSH9	New	pre-drilling template Ø6	80	3 1/8''	1
