LIGADOR OCULTO DE ENGATE MADEIRA-MADEIR
LOCK T
LOCK T é a inovadora chapa de engate para ligações madeira-madeira totalmente ocultas que garante resistências excecionais.

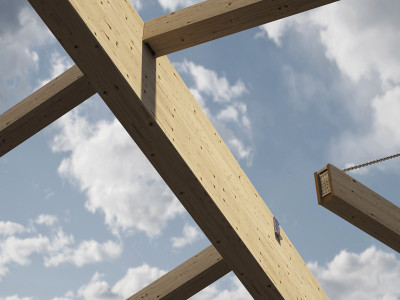

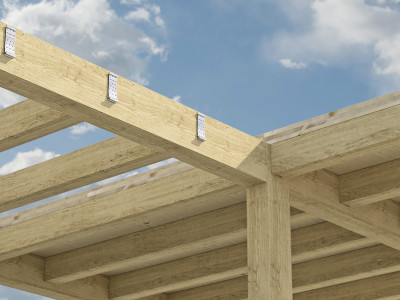

Facilmente removível, é ideal para a realização de estruturas temporárias e pode ser utilizado oculto mesmo com elementos de secção reduzida. Ideal para estruturas, gazebos e mobiliário.
Video
RESISTENTE, CONFIÁVEL, REMOVÍVEL. DESCUBRA O INOVADOR LIGADOR OCULTO LOCK T.

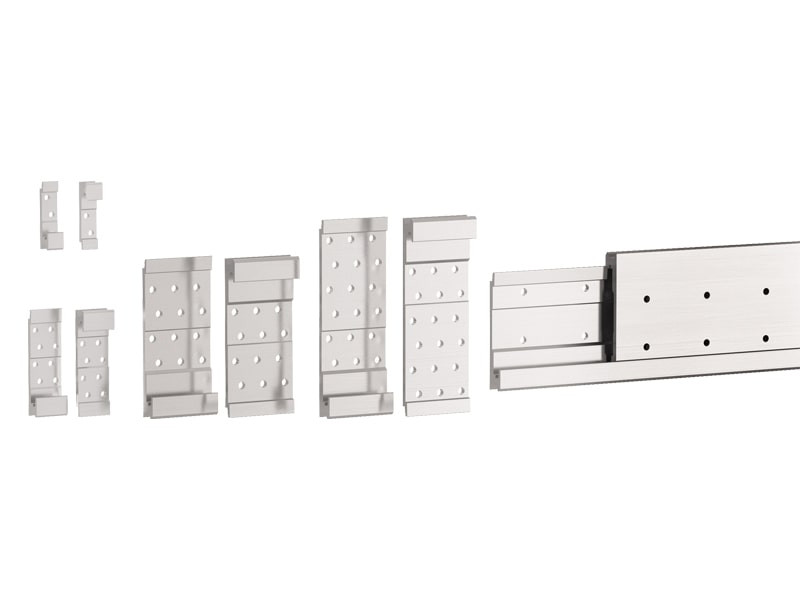

O LOCK T é constituído por uma chapa tridimensional furada em liga de alumínio. Oferece uma excelente tolerância de montagem e pode ser integrado com chapas de bloqueio lateral e parafuso anti-deslizante vertical. A ligação é totalmente oculta e satisfaz os requisitos de resistência ao fogo.

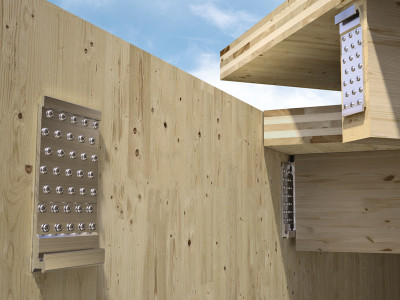

Graças à montagem com apenas um tipo de parafuso, a instalação é rápida e fácil. Também disponível com haste, foi concebido especificamente para a fixação de lajes em painéis CLT. Pode ser utilizado em ligações de corte madeira-madeira em madeira maciça e lamelar, CLT e LVL.
Documentação
| Ficha técnica | |
|---|---|
| Ficha técnica USA | |
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa | |
| LOCK NEWS 2022 |
LOCK T Ø5
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKT1880 | 17.5 | 80 | 20 | 50 |
| LOCKT35100 | 35 | 100 | 20 | 50 |
| LOCKT35120 | 35 | 120 | 20 | 25 |
| LOCKT53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP Ø5
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKSTOP5U | 21.5 | 27.5 | 1.5 | 50 |
| LOCKSTOP5 | 19 | 27.5 | 1.5 | 100 |
| LOCKSTOP35 | 41 | 28.5 | 2.5 | 50 |
LOCK T Ø7
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 25 |
| LOCKT50175 | 50 | 175 | 22 | 18 |
| LOCKT75175 | 75 | 175 | 22 | 12 |
| LOCKT75215 | 75 | 215 | 22 | 12 |
| LOCKT100215 | 100 | 215 | 22 | 8 |
| LOCKT75240 | 75 | 240 | 22 | 20 |
| LOCKT100240 | 100 | 240 | 22 | 10 |
| LOCKT125240 | 125 | 240 | 22 | 10 |
| LOCKT75265 | 75 | 265 | 22 | 20 |
| LOCKT100265 | 100 | 265 | 22 | 10 |
| LOCKT125265 | 125 | 265 | 22 | 10 |
| LOCKT75290 | 75 | 290 | 22 | 20 |
| LOCKT100290 | 100 | 290 | 22 | 10 |
| LOCKT125290 | 125 | 290 | 22 | 10 |
LOCK T FLOOR
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKTFLOOR135 | 1200 | 135 | 22 | 1 |
LOCK STOP Ø7
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 1.5 | 50 |
| LOCKSTOP50 | 56 | 40 | 2.5 | 40 |
| LOCKSTOP75 | 81 | 40 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 2.5 | 20 |
| LOCKSTOP125 | 131 | 40 | 2.5 | 20 |
Specifications
Fornecimento e colocação de ligador oculto de engate madeira-madeira, tipo LOCK T.
Marcação CE em conformidade com ETA 19/0831
Campos de emprego:
- Ligações madeira-madeira
Material:
- Chapa furada tridimensional em liga de alumínio
Geometria:
Angular:
– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
