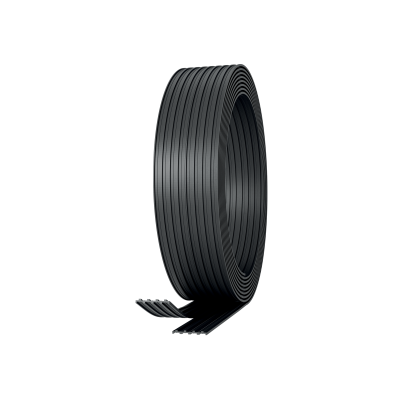

A insonorização da estrutura é essencial para um bom conforto acústico. Descubra ALADIN STRIPE, excelente compromisso entre custo e performance.
Apesar da espessura de utilização de apenas 3 a 5 mm, o perfil para isolamento acústico ALADIN STRIPE oferece uma redução eficaz do ruído de passos, verificada e aprovada ao abrigo da norma EN ISO 10848 tanto pela Entidade Certificadora Holzforschung Áustria, como pelo Centro de investigação industrial da Universidade de Bolonha.
É pré-cortado para obter quatro cumprimentos diferentes com apenas duas versões, e a aplicação rápida é feita a seco através de fixação mecânica. Disponível em duas variantes: ALADIN STRIPE SOFT em EPDM compacto extrudido e ALADIN STRIPE EXTRA SOFT em EPDM expandido.
Graças à mistura em EPDM é capaz de compensar quaisquer dilatações da madeira e dos materiais em geral. O perfil para insonorização oferece uma elevada estabilidade química e não contém VOC.
ALADIN STRIPE é o único perfil resiliente de EPDM no mercado a ter sido testado como isolante acústico.
ISOLAMENTO ACÚSTICO E CONFORTO HABITACIONAL
Quando se fala de ruído na construção civil, existem duas categorias de referência, dependendo do modo como o som é transmitido:
RUÍDO AÉREO: a vibração sonora propaga-se através do ar;
RUÍDO ESTRUTURAL: a vibração sonora atravessa a estrutura de madeira, alcançando locais afastados uns dos outros.
Como muitas outras estruturas leves, as construções de madeira também não dispõem de excelentes performances acústicas a médias e baixas frequências. Isto verifica-se sobretudo no que concerne a transmissão dos ruídos de passos sob forma de vibrações estruturais transmitidas aos elementos de madeira contíguos.
Para parar a transmissão das vibrações sonoras e obter uma redução do ruído é conveniente utilizar produtos resilientes de acordo com o princípio de dessolidarização, isto é a ação ou técnica de construção que prevê o isolamento ou a separação dos elementos de madeira contíguos, através dos quais pode ocorrer a transmissão da vibração, ou seja do ruído.
Os produtos resilientes são camadas de separação elásticas colocadas entre elementos rígidos. A sua característica principal é o impedimento da transmissão das vibrações entre os componentes estruturais do edifício nas suas partes (como por exemplo o ruído de passos).
Trabalhar a este nível significa resolver o problema na raiz, permitindo, ao mesmo tempo, uma maior flexibilidade e tolerância nas fases de elaboração e alteração das camadas seguintes (pacotes de isolamento térmico e acústico, revestimentos, contraplacados, …).
PLANEAMENTO ACÚSTICO COM ALADIN STRIPE
Para planear da melhor forma o isolamento acústico da sua estrutura de madeira pode confiar em MyProject, o software intuitivo e fiável dedicado aos profissionais do planeamento. Com muitas funções, inclui um módulo dedicado ao planeamento acústico que permite calcular os produtos para obter o isolamento acústico mais adequado.
Depois o projeto pode ser exportado em formato CAD e o relatório de cálculo pode ser imprimido e personalizado com o seu logótipo. MyProject simplifica o seu modo de planear as estruturas de madeira. Das funções que oferece, destacamos:
- Planear o isolamento acústico com várias frequências de projeto;
- Calcular o índice de redução das vibrações de acordo com a norma EN ISO 12354;
- Calcular o perfil resiliente ALADIN STRIPE e representá-lo em planta, que pode ser imprimida;
- Calcular a solução de insonorização acústica para construções armadas e em CLT;
- Importar o ficheiro .dxf com função de identificação automática de paredes e medidas;
- Imprimir o relatório técnico com o cálculo e os gráficos de desempenho.
Características
Material | EPDM extruded and expanded |
---|---|
Espessura | 5,0 and 7,0 mm |
Dimensões | strisce da 95 e 115 mm dividibili grazie al pretaglio |
Carga linear aplicável | from 2,0 to 30 kN/m |
Desempenho acústico | ★ ★ ★ ☆ ☆ |
Estabilidade ao longo do tempo | ★ ★ ☆ ☆ ☆ |
Documentação
Ficha técnica | |
---|---|
Caderno de encargos |
ALADIN STRIPE
CÓDIGO | versão | B
[mm]
|
L
[m]
|
s
[mm]
|
pçs |
---|---|---|---|---|---|
ALADIN95 | SOFT | 95 | 50 | 5 | 1 |
ALADIN115 | EXTRA SOFT | 115 | 50 | 7 | 1 |
Specifications

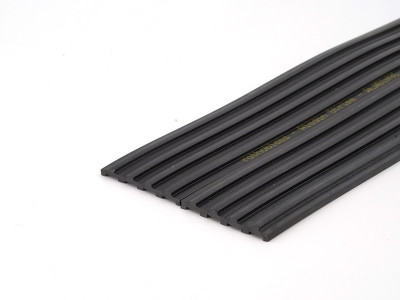

** ALADIN STRIPE SOFT**
Fornecimento e colocação de perfil resiliente para o isolamento acústico, tipo ALADIN STRIPE Soft
Composição:
- Mistura de EPDM extrudado testado e certificado pelo Centro de investigação industrial da Universidade de Bolonha
Propriedades:
- Rigidez dinâmica s’ [MN/m³] : condizione ermetica = 221 condizione non ermetica = 115
- Deformação à compressão [%] : 100°C, ≥ 50

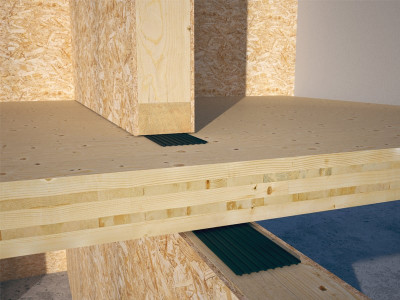

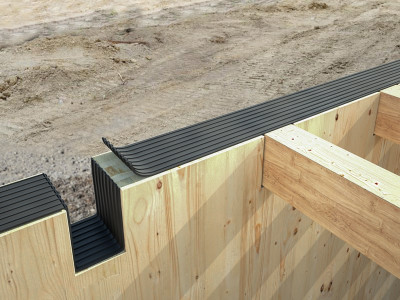

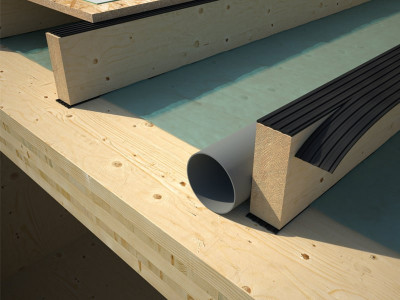

Adequada para a colocação entre madeira e madeira para criar uma separação física e mecânica entre os dois elementos, evitando assim a transmissão de vibrações causadas por passos. Para aumentar a capacidade de absorção das vibrações, é aconselhável colocar o perfil tanto por baixo, como por cima da laje de madeira. Colocar o perfil na secção superior da parede e fixá-lo mecanicamente com agrafos a cada 40/60 cm. Em seguida, colocar o painel horizontal da laje e repetir a operação.

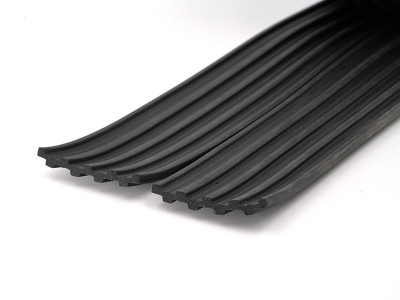

ALADIN STRIPE EXTRA SOFT
Fornecimento e colocação de perfil resiliente para o isolamento acústico, tipo ALADIN STRIPE Extra Soft
Composição:
- Mistura de EPDM expandido testado e certificado pelo Centro de investigação industrial da Universidade de Bolonha
Propriedades:
- Rigidez dinâmica s’ [MN/m³] : condizione ermetica = 76 condizione non ermetica = 23
- Deformação à compressão [%] : 23°C, ≥ 25 40°C, ≥ 35
Adequada para a colocação entre madeira e madeira para criar uma separação física e mecânica entre os dois elementos, evitando assim a transmissão de vibrações causadas por passos. Para aumentar a capacidade de absorção das vibrações, é aconselhável colocar o perfil tanto por baixo, como por cima da laje de madeira. Colocar o perfil na secção superior da parede e fixá-lo mecanicamente com agrafos a cada 40/60 cm. Em seguida, colocar o painel horizontal da laje e repetir a operação.
