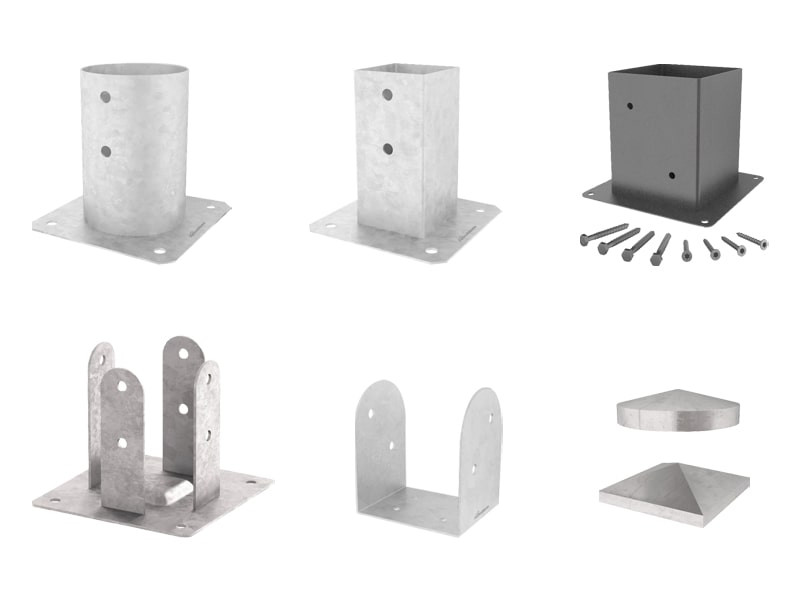

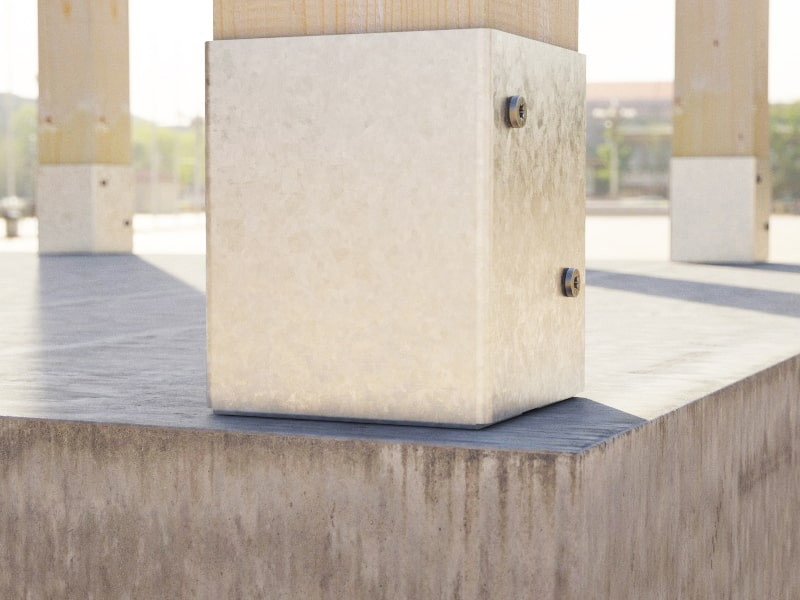

PORTA-PILARES FIXOS
TYP F
Zincagem a quente para utilização nas classes de serviço 1, 2 e 3.
Versões em aço inoxidável A2 | AISI304 para uma excelente durabilidade.
Furos internos concebidos para permitir a drenagem da água acumulada.
Versões com elevação integrada.
Documentação
| Ficha técnica | |
|---|---|
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| Caderno de encargos | |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |

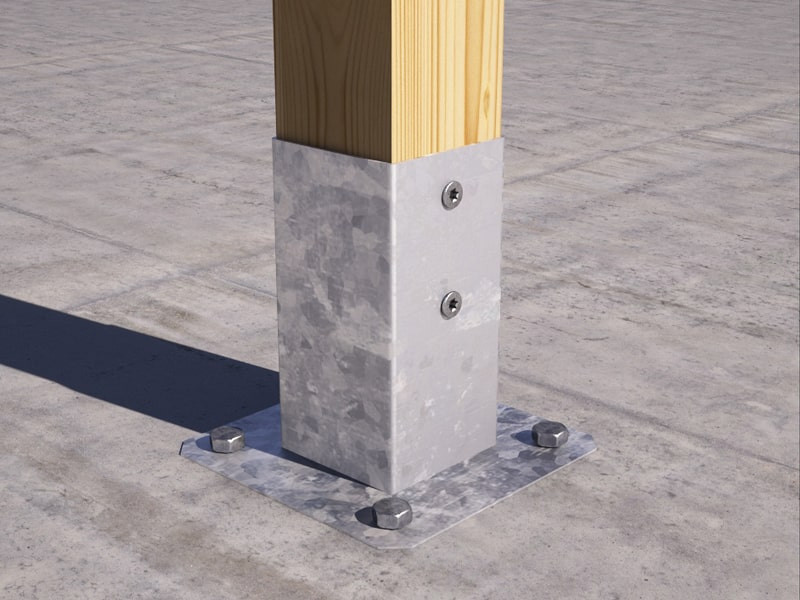

F10
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F1070 | 71 | 71 | 150 | 2 | 1 |
| F1080 | 81 | 81 | 150 | 2 | 1 |
| F1090 | 91 | 91 | 150 | 2 | 1 |
FI10 A2 | AISI304
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FI1070 | 71 | 71 | 150 | 2 | 1 |
| FI1090 | 91 | 91 | 150 | 2 | 1 |
F50
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F50100 | 101 | 101 | 150 | 2.5 | 1 |
| F50120 | 121 | 121 | 150 | 2.5 | 1 |
| F50140 | 141 | 141 | 150 | 2.5 | 1 |
| F50160 | 161 | 161 | 200 | 2.5 | 1 |
| F50180 | 181 | 181 | 200 | 2.5 | 1 |
| F50200 | 201 | 201 | 200 | 2.5 | 1 |
FI50 A2 | AISI304
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FI50100 | 101 | 101 | 150 | 2.5 | 1 |
| FI50120 | 121 | 121 | 150 | 2.5 | 1 |
| FI50140 | 141 | 141 | 150 | 2.5 | 1 |
| FI50160 | 161 | 161 | 200 | 2.5 | 1 |
| FI50200 | 201 | 201 | 200 | 2.5 | 1 |

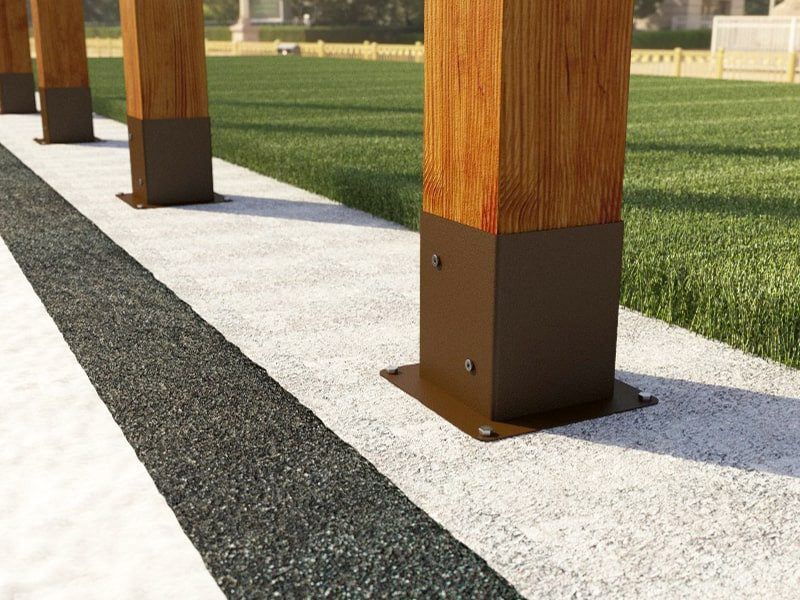

FM50 COLOR
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FM50100 | 101 | 101 | 150 | 2.5 | 1 |
| FM50120 | 121 | 121 | 150 | 2.5 | 1 |
| FM50160 | 161 | 161 | 200 | 2.5 | 1 |
| FM50200 | 201 | 201 | 200 | 2.5 | 1 |
FR50 COLOR
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| FR50100 | 101 | 101 | 150 | 2.5 | 1 |
| FR50120 | 121 | 121 | 150 | 2.5 | 1 |

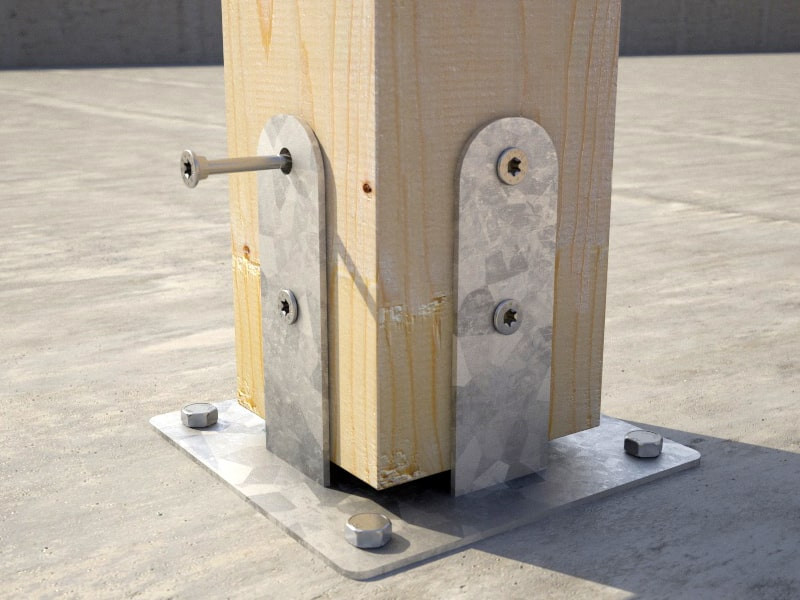

F12
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F1270 | 72 | 60 | 100 | 2.5 | 1 |
| F1280 | 82 | 60 | 100 | 2.5 | 1 |
| F1290 | 92 | 70 | 120 | 2.5 | 1 |
| F12100 | 102 | 80 | 120 | 2.5 | 1 |
| F12120 | 122 | 100 | 140 | 2.5 | 1 |
| F12140 | 142 | 120 | 160 | 3 | 1 |
| F12160 | 162 | 140 | 180 | 3 | 1 |
F11
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F1190 | 91 | 91 | 150 | 2.5 | 1 |
| F11100 | 101 | 101 | 150 | 2.5 | 1 |
| F11120 | 121 | 121 | 150 | 2.5 | 1 |
| F11140 | 141 | 141 | 200 | 3 | 1 |
| F11160 | 161 | 161 | 200 | 3 | 1 |
F51
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F51120 | 121 | 121 | 150 | 3 | 1 |
| F51140 | 141 | 141 | 200 | 3 | 1 |
| F51160 | 161 | 161 | 200 | 4 | 1 |
| F51200 | 201 | 201 | 225 | 4 | 1 |
F69
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| F69100 | 101 | 101 | 150 | 2.5 | 1 |
| F69120 | 121 | 121 | 150 | 2.5 | 1 |
| F69160 | 161 | 161 | 200 | 3 | 1 |
| F69200 | 201 | 201 | 220 | 3 | 1 |

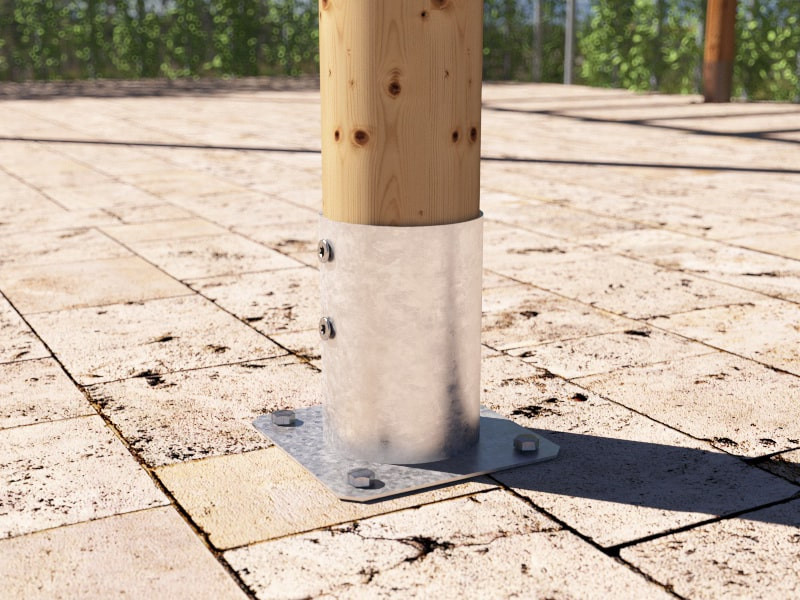

F20
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| F2080 | Ø81 | 150 | 2 | 1 |
| F20100 | Ø101 | 150 | 2 | 1 |
| F20120 | Ø121 | 150 | 2 | 1 |
| F20140 | Ø141 | 150 | 2 | 1 |
LIFT
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| LIFT20 | 60 | 60 | 20 | 3 | 1 |
