ANGULARES DIVERSOS
WBO - WVS - WHO

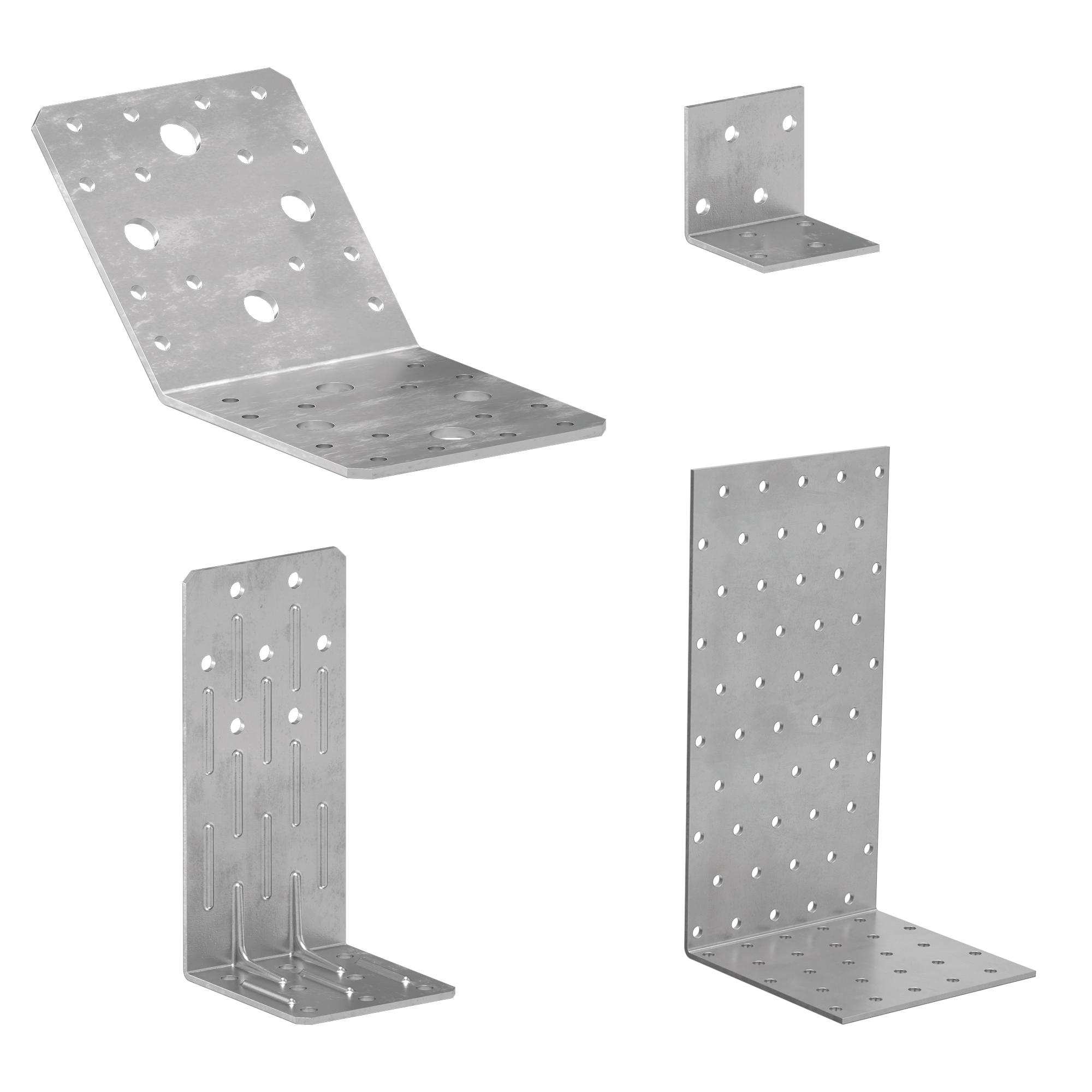

Chapas tridimensionais furadas de aço carbónico electrogalvanizado.
Geometrias ideais para variadas aplicações. Idoneidade ao uso garantida pela marcação CE segundo ETA.
Documentação
| Ficha técnica | |
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
WBO 70-90-100
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WBO070 | 55 | 70 | 70 | 100 |
| WBO090 | 65 | 90 | 90 | 100 |
| WBO100 | 90 | 100 | 100 | 50 |
WBO 50-60-90
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WBO5040 | 40 | 50 | 50 | 150 |
| WBO6045 | 45 | 60 | 60 | 50 |
| WBO9040 | 40 | 90 | 90 | 100 |
WBO 135°
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WBO13509 | 65 | 90 | 90 | 100 |
| WBO13510 | 90 | 100 | 100 | 40 |
WVS 80-120
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WVS8060 | 55 | 60 | 80 | 100 |
| WVS12060 | 55 | 60 | 120 | 100 |
WVS 90
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WVS9050 | 50 | 50 | 90 | 100 |
| WVS9060 | 60 | 60 | 90 | 100 |
| WVS9080 | 80 | 50 | 90 | 100 |
WHO 40-60
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WHO4040 | 40 | 40 | 40 | 200 |
| WHO4060 | 60 | 40 | 40 | 150 |
| WHO6040 | 40 | 60 | 60 | 150 |
WHO 120-160-200
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WHO12040 | 40 | 95 | 120 | 100 |
| WHO16060 | 60 | 80 | 160 | 50 |
| WHO200100 | 100 | 100 | 200 | 25 |
WHO A2 | AISI304 - LBV A2 | AISI304
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| WHOI1540 | 15 | 40 | 40 | 50 |
| LBVI15100 | 15 | 100 | - | 50 |
Specifications
WBO 70
Fornecimento e colocação de angular standard para estrutura de madeira, tipo WBO 70.
Marcação CE em conformidade com ETA
Campos de emprego:

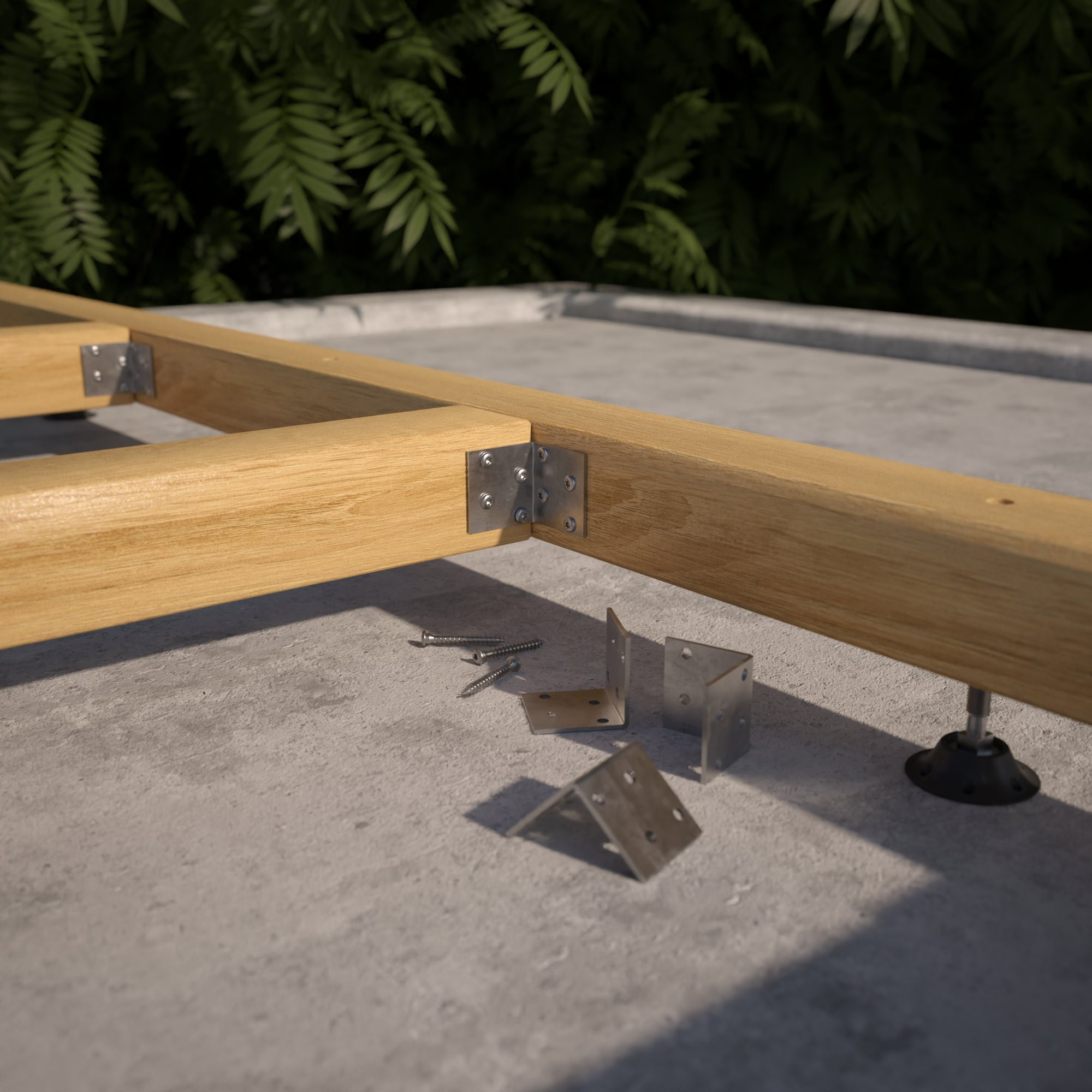

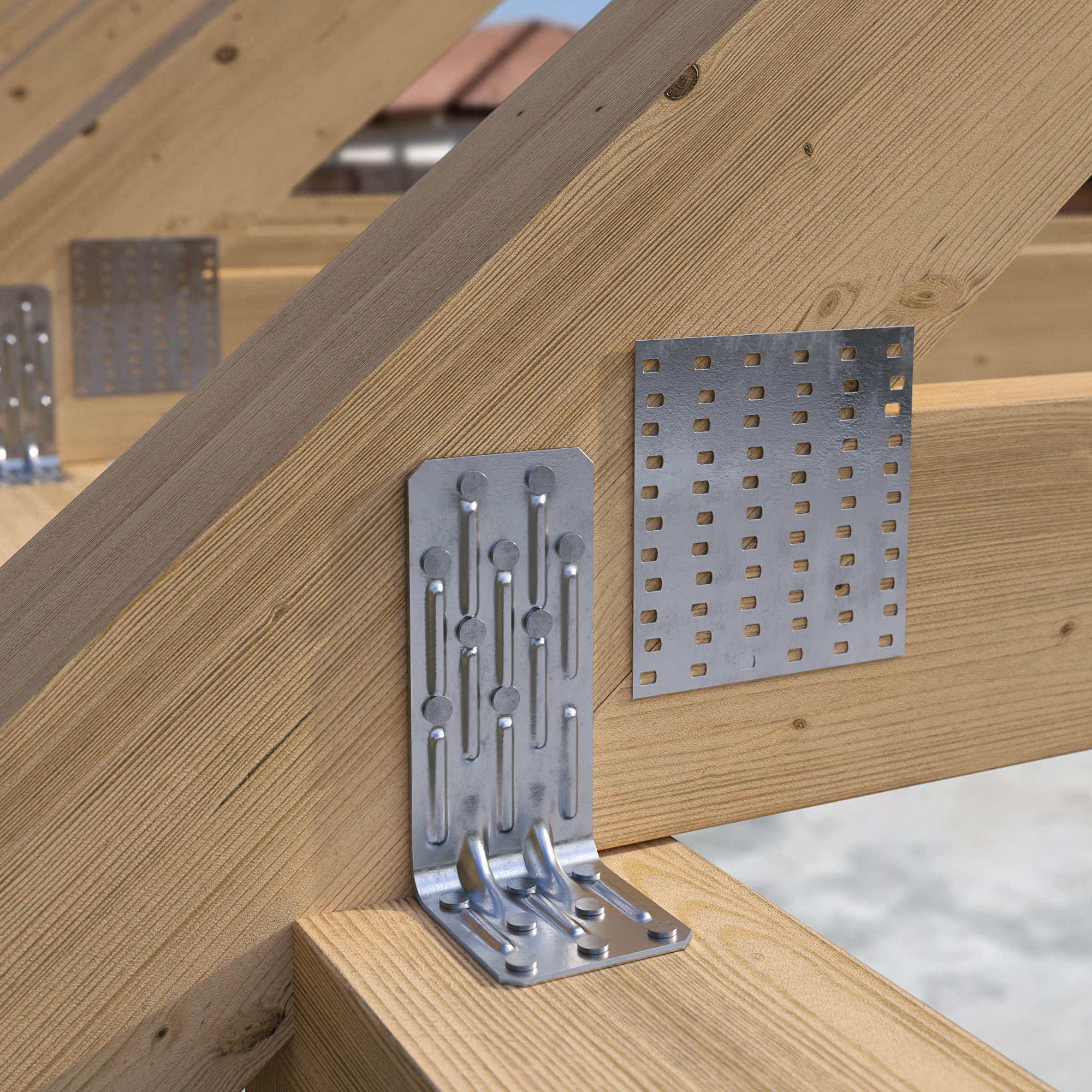

- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBO 90
Fornecimento e colocação de angular standard para estrutura de madeira, tipo WBO 90.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBO 100
Fornecimento e colocação de angular standard para estrutura de madeira, tipo WBO 100.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WVS 9050
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WVS 9050.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WHO
Fornecimento e colocação de angulares diversos perfurados, tipo WHO.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
Angular:
– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
