CONECTOR DE DUPLA ROSCA PARA ISOLANTE

DGZ

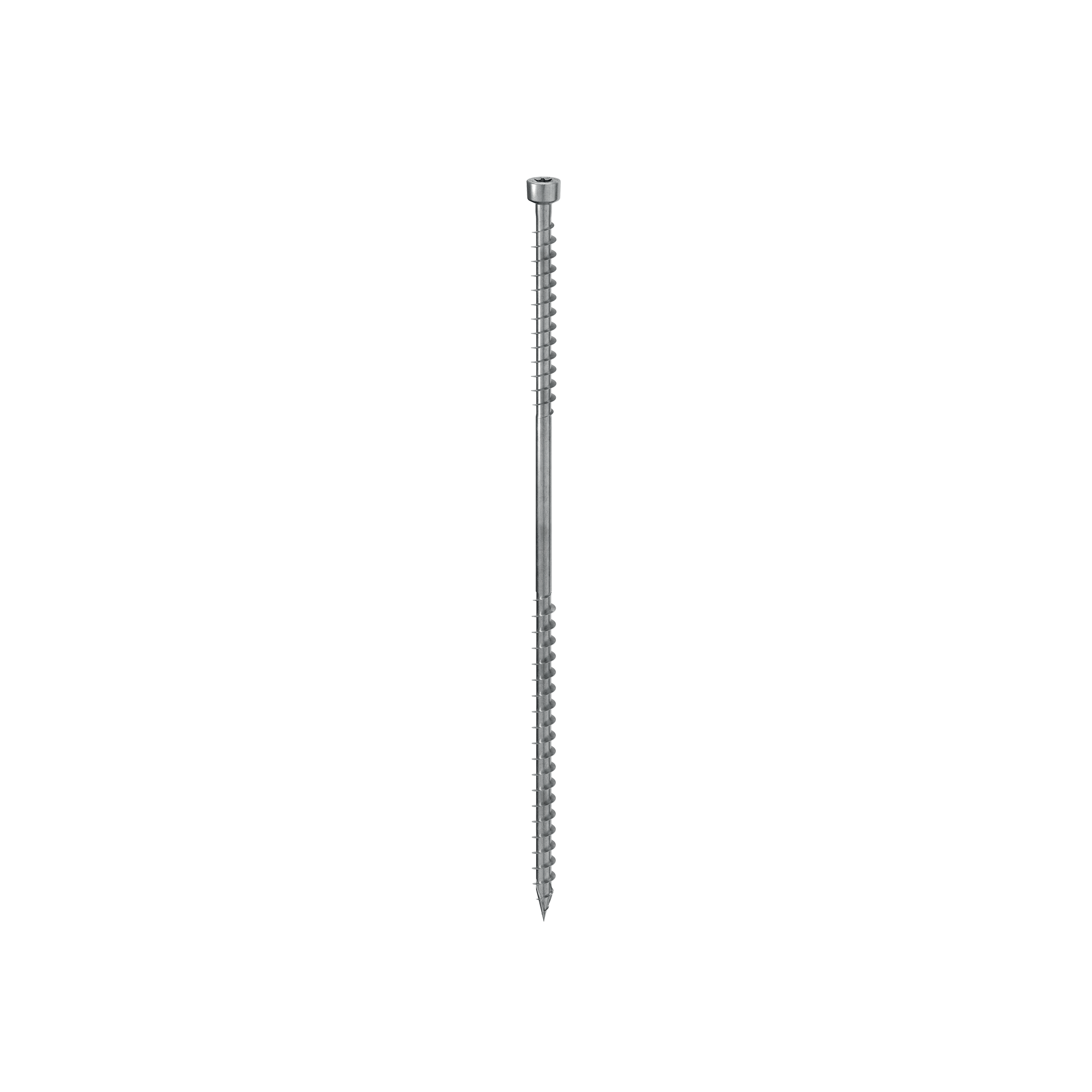

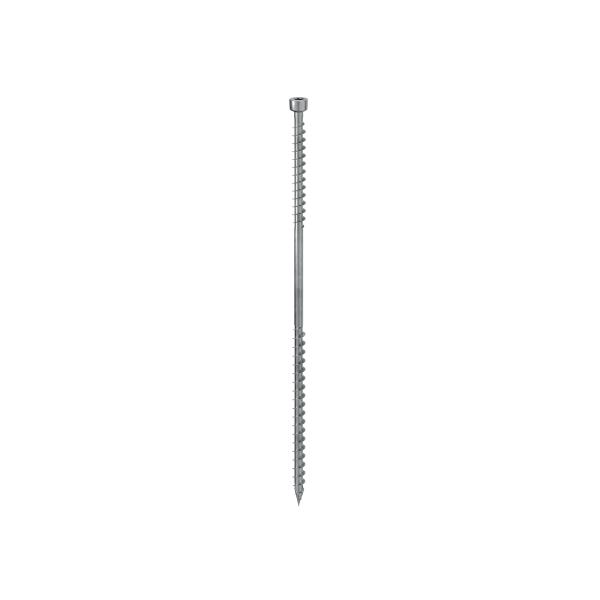

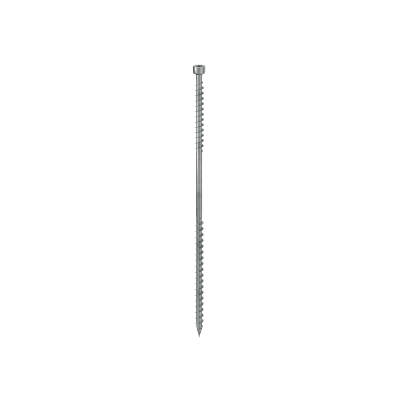

O parafuso para madeira com dupla rosca DGZ permite a fixação contínua e sem interrupções do pacote de isolamento do telhado, evitando pontes térmicas em conformidade com os regulamentos de economia de energia.

DGZ, o parafuso para madeira que ajuda a prevenir pontes térmicas e promove a eficiência energética.

DGZ é o conector para isolante duro, macio e em fachadas certificado CE de acordo com ETA 11/0030. Disponível em dois diâmetros (7 e 9 mm), permite de otimizar o número das fixações.

A cabeça cilíndrica é ideal para inserção oculta na ripa. DGZ é certificada também nas versões com cabeça larga (DGT) e cabeça de embeber (DGS).

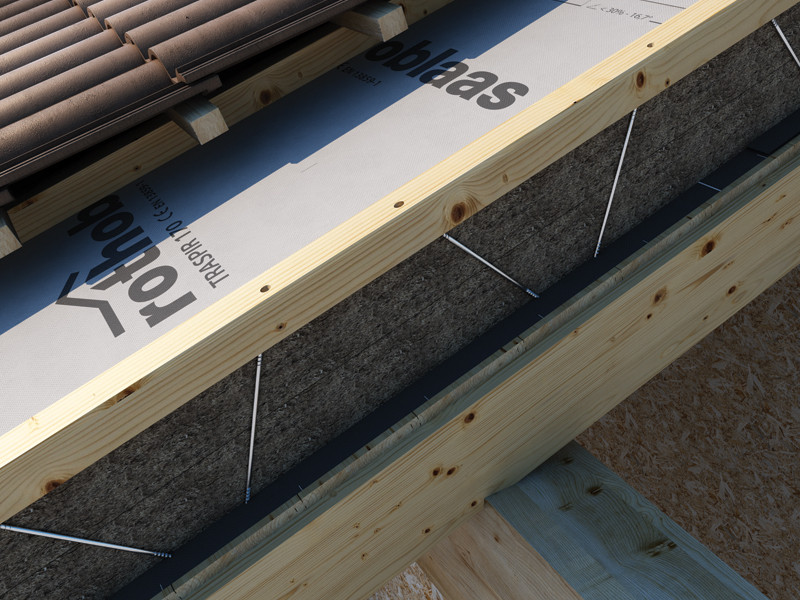

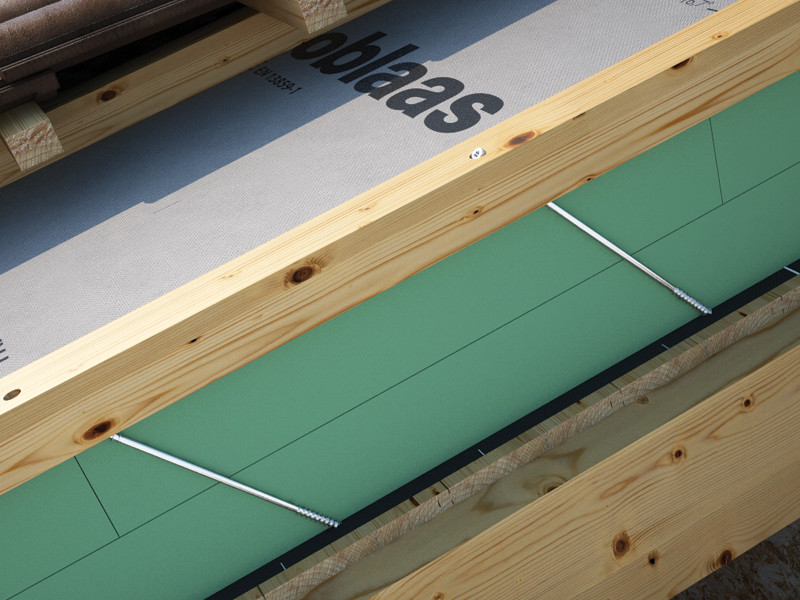

Graças à dupla rosca, o parafuso para madeira DGZ permite fixar, sem interrupções, o pacote isolante do teto na estrutura de suporte, evitando pontes térmicas e favorecendo a eficiência energética.

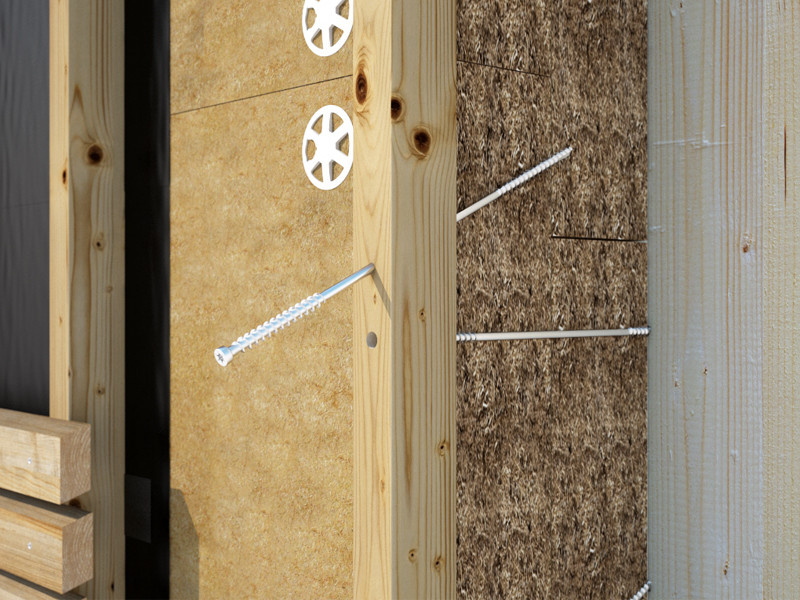

Certificação específica para fixação em isolantes seja duros que suaves. DGZ é certificada, testada e calculada também em ripas em fachadas e com madeiras de alta densidade como o microlamelar LVL**.

Para o cálculo do projeto, o software MyProject está disponível gratuitamente, disponível para download no nosso sítio, que em poucos passos leva à relação de cálculo personalizada.

DGZ é realizada em aço ao carbono com eletrogalvanização e é ideal para a utilização com painéis à base de madeira, madeira maciça, madeira lamelada, CLT. LVL e madeiras de alta densidade. Classes de serviço 1 e 2.

Características

FOCUS fixação pacotes isolantes
CABEÇA cilíndrica de embutir
DIÂMETRO 7,0 | 9,0 mm
COMPRIMENTO de 220 a 520 mm

Documentação

Ficha técnica
Guia De Distâncias Mínimas
Ficha técnica USA
ICC-ES Evaluation report
Certificado ETA
Declaração de desempenho (DOP) Descarregue
Caderno de encargos
File CAD
File BIM.ifc
File BIM.rfa

DGZ

CÓDIGO d₁
[mm]
L
[mm]
TX pçs
DGZ7220 7 220 TX30 50
DGZ7260 7 260 TX30 50
DGZ7300 7 300 TX30 50
DGZ7340 7 340 TX30 50
DGZ7380 7 380 TX30 50
DGZ9240 9 240 TX40 50
DGZ9280 9 280 TX40 50
DGZ9320 9 320 TX40 50
DGZ9360 9 360 TX40 50
DGZ9400 9 400 TX40 50
DGZ9440 9 440 TX40 50
DGZ9480 9 480 TX40 50
DGZ9520 9 520 TX40 50
DGZ_2D_v1_web
