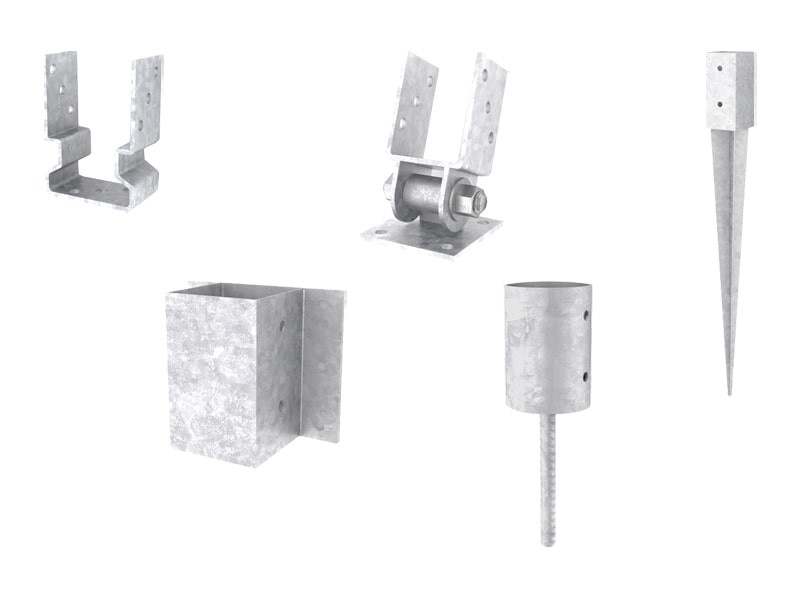

PORTA-PILARES MISTOS
TYP M
Zincagem a quente para utilização nas classes de serviço 1, 2 e 3.

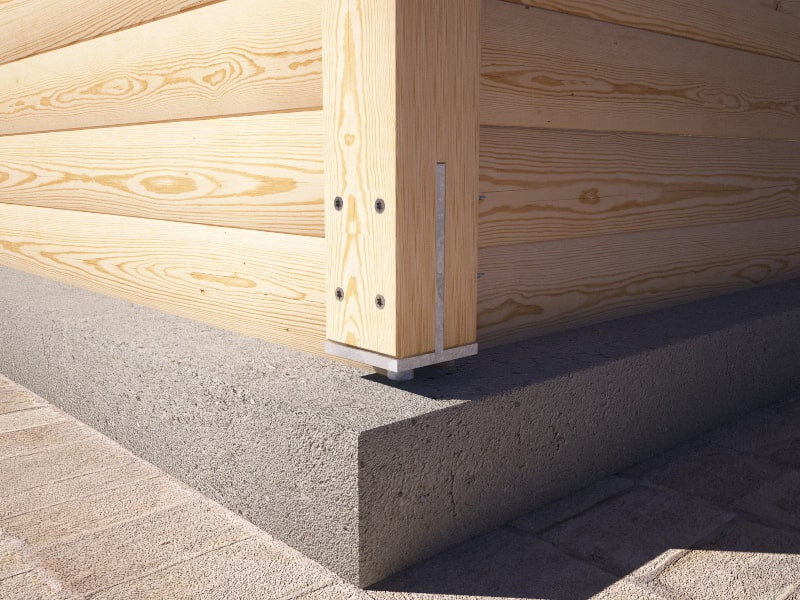

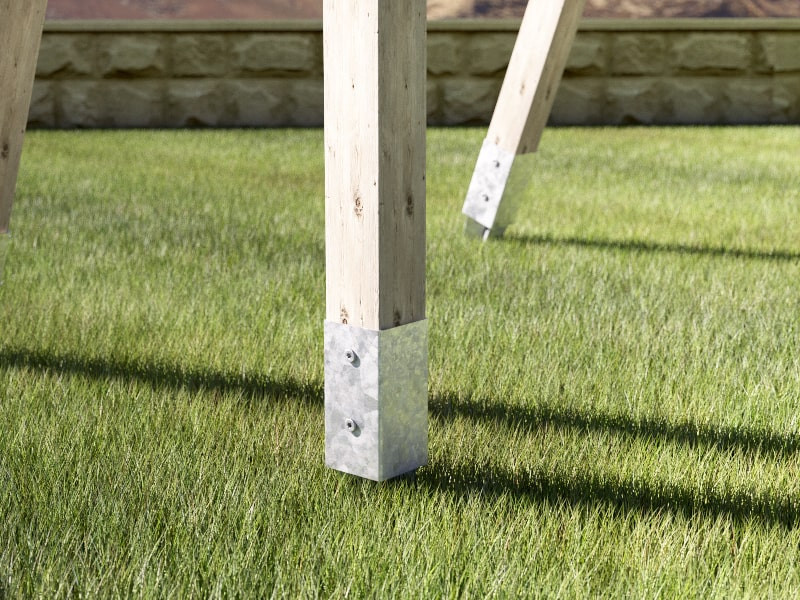

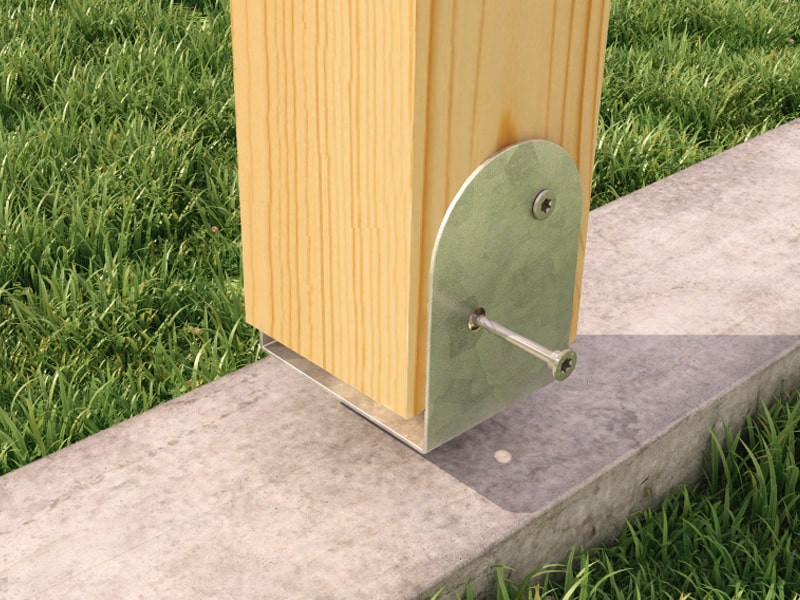

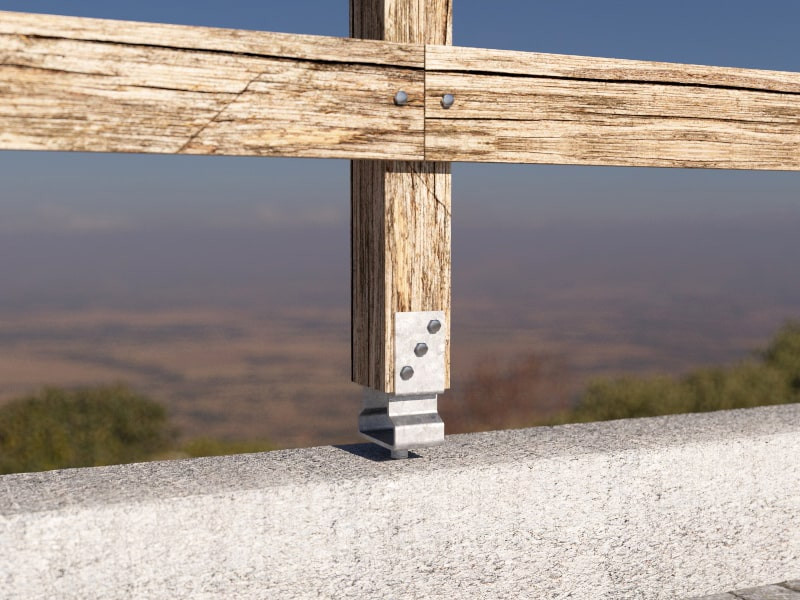

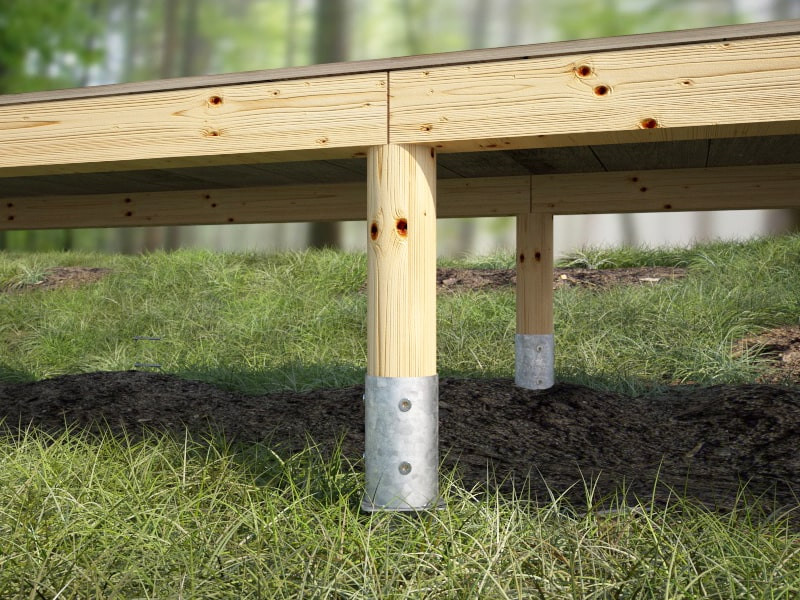

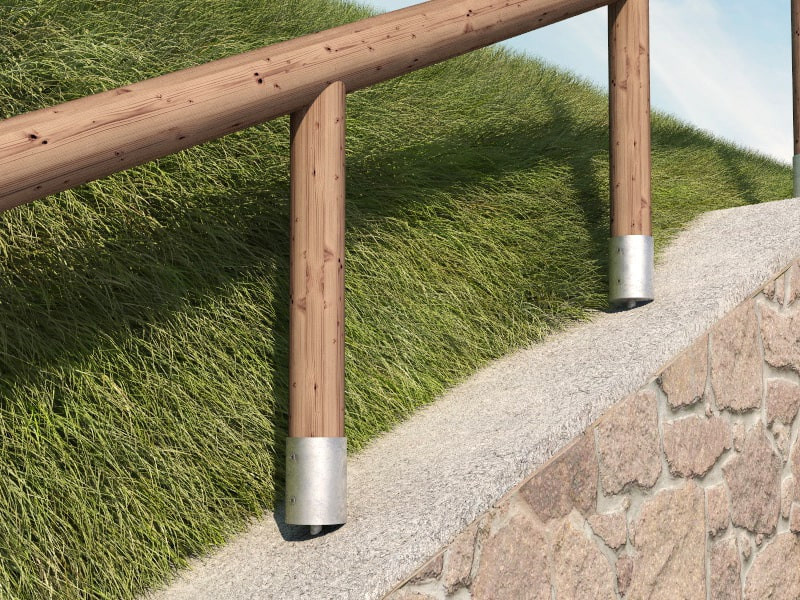

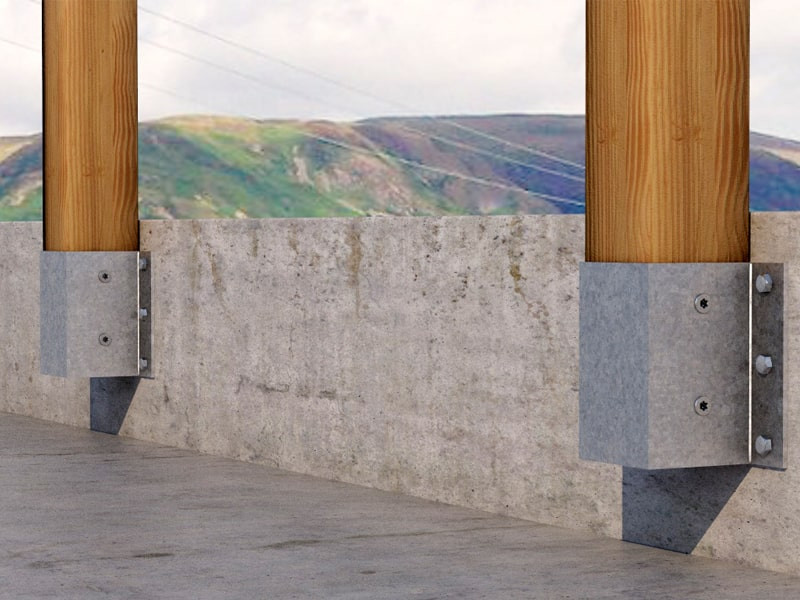

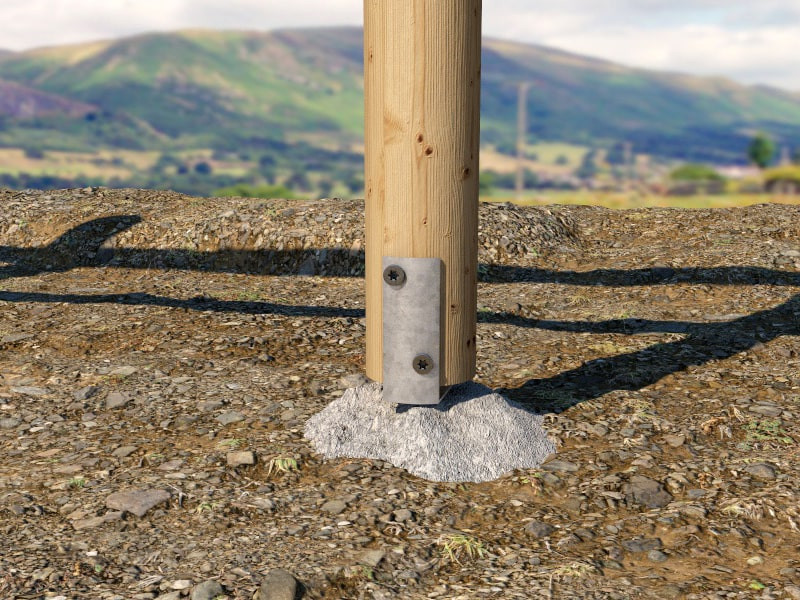

Soluções específicas para a fixação no solo, parede ou betão.

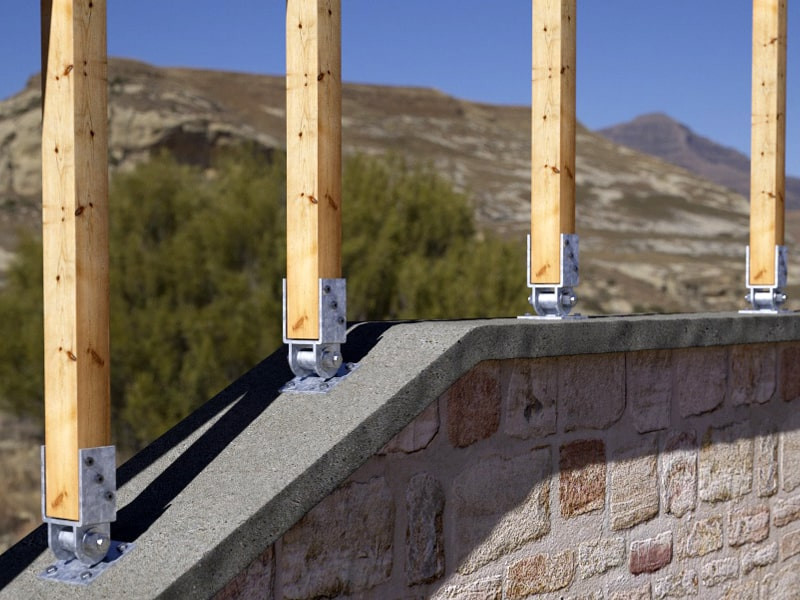

Versões inclináveis.
Documentação
| Ficha técnica | |
|---|---|
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| File CAD |
M70 S
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M70S70 | 71 | 71 | 150 | 2 | 1 |
| M70S90 | 91 | 91 | 150 | 2 | 1 |
| M70S100 | 101 | 101 | 150 | 2 | 1 |
| M70S120 | 121 | 121 | 150 | 2 | 1 |
M70 R
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| M70R80 | Ø81 | 150 | 2 | 1 |
| M70R100 | Ø101 | 150 | 2 | 1 |
| M70R120 | Ø121 | 150 | 2 | 1 |
M50
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M5070 | 71 | 60 | 150 | 5 | 1 |
| M5090 | 91 | 60 | 150 | 5 | 1 |
| M50100 | 101 | 60 | 150 | 5 | 1 |
| M50120 | 121 | 60 | 150 | 5 | 1 |
M53
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| M5380 | Ø81 | 150 | 3 | 1 |
| M53100 | Ø101 | 150 | 3 | 1 |
| M53120 | Ø121 | 150 | 3 | 1 |
M52
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M5290 | 91 | 70 | 120 | 2.5 | 1 |
| M52100 | 101 | 80 | 120 | 2.5 | 1 |
| M52120 | 121 | 100 | 140 | 2.5 | 1 |
M51
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| M51100 | Ø101 | 150 | 3 | 1 |
| M51120 | Ø121 | 150 | 3 | 1 |
M60
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M6080 | 80 | 80 | 130 | 8 | 1 |
S40
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| S4070 | 71 | 60 | 100 | 5 | 1 |
| S4090 | 91 | 60 | 100 | 5 | 1 |
M10
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M1070 | 71 | 71 | 150 | 2 | 1 |
| M1090 | 91 | 91 | 150 | 2 | 1 |
M20
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M2070 | 71 | 60 | 150 | 5 | 1 |
| M2090 | 91 | 60 | 150 | 5 | 1 |
| M20100 | 101 | 60 | 150 | 5 | 1 |
| M20120 | 121 | 60 | 150 | 5 | 1 |
M30
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| M3070 | 71 | 50 | 200 | 5 | 1 |
| M3080 | 81 | 50 | 200 | 5 | 1 |
| M3090 | 91 | 50 | 200 | 5 | 1 |
| M30100 | 101 | 50 | 200 | 5 | 1 |
| M30120 | 121 | 50 | 200 | 5 | 1 |
Specifications
Fornecimento e colocação de porta-pilares mistos para estrutura de madeira, tipo TYP M.
Campos de emprego:
- Ligações para pilares de madeira, classes de serviço 1, 2 e 3
Material:
- Chapa tridimensional furada de aço carbónico
Geometria:
Angular:
- H (mm) = :
- Chapa da base (mm) = :
- Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
