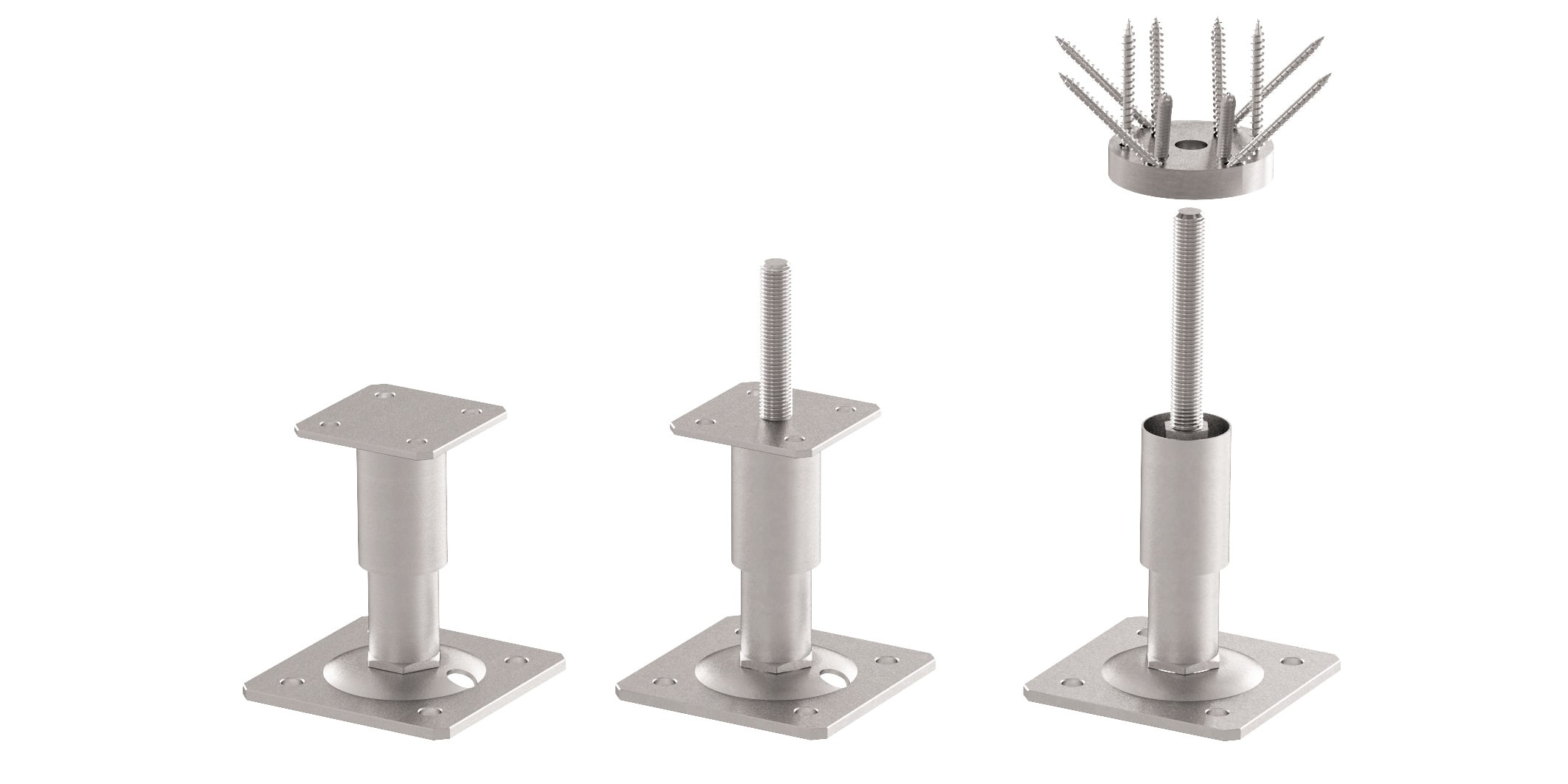

PORTA-PILAR REGULÁVEL
R10-R20-R30

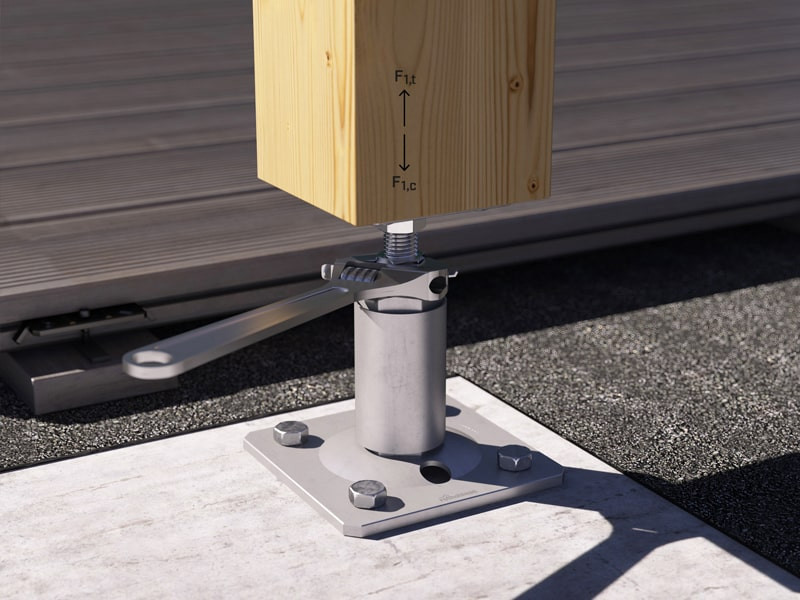

Os porta-pilares reguláveis R10, R20 e R30 para ligações no exterior podem ser regulados em altura após a montagem, para corrigir eventuais desníveis. O sistema de regulação está oculto na manga, para uma estética otimizada.
Elevados do solo, evitam salpicos ou estagnações de água, garantindo uma grande durabilidade.
Video
PORTA-PILARES REGULÁVEIS R10, R20 E R30: ESTÉTICA E DURABILIDADE PARA AS SUAS ESTRUTURAS EXTERIORES

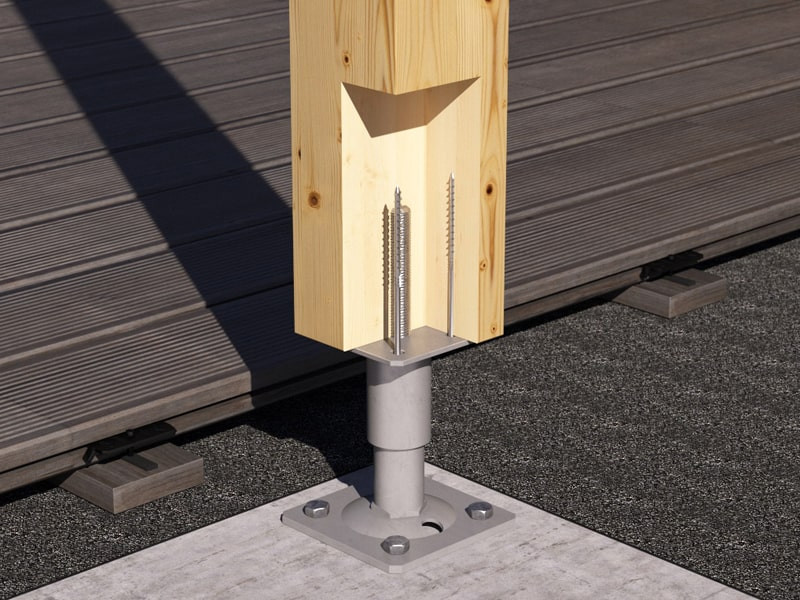

A fixação destes porta-pilares está oculta no elemento de madeira. Atentos aos detalhes, possuem um furo auxiliar na base para permitir a inserção dos parafusos HBS PLATE EVO.
Em termos de resistência estática, os modelos de grandes dimensões garantem uma elevada resistência à compressão; os modelos com barra passante garantem uma elevada resistência à compressão e à tração.
Em aço ao carbono com zincagem Dac Coat, são adequados para utilização no exterior nas classes de serviço 1, 2 e 3 e podem ser utilizados com madeira maciça e lamelada, CLT e LVL.
Documentação
| Ficha técnica | |
|---|---|
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| Caderno de encargos | |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
R10 - PARAFUSOS NÃO INCLUÍDOS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| R1080 | 80 | 80 | 140 | 6 | 4 |
| R10100 | 100 | 100 | 170 | 6 | 4 |
| R10140 | 140 | 140 | 200 | 8 | 4 |
R20 - PARAFUSOS NÃO INCLUÍDOS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| R2080 | 80 | 80 | 140 | 6 | 4 |
| R20100 | 100 | 100 | 170 | 6 | 4 |
| R20140 | 140 | 140 | 200 | 8 | 4 |
R30 - PARAFUSOS E CONECTOR DISC FLAT NÃO INCLUÍDOS
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| R3080 | Ø80 | 150 | 15 | 4 |
| R30120 | Ø120 | 180 | 15 | 4 |
