CONECTOR OCULTO DE ENGATE MADEIRA-BETÃO

UV-C

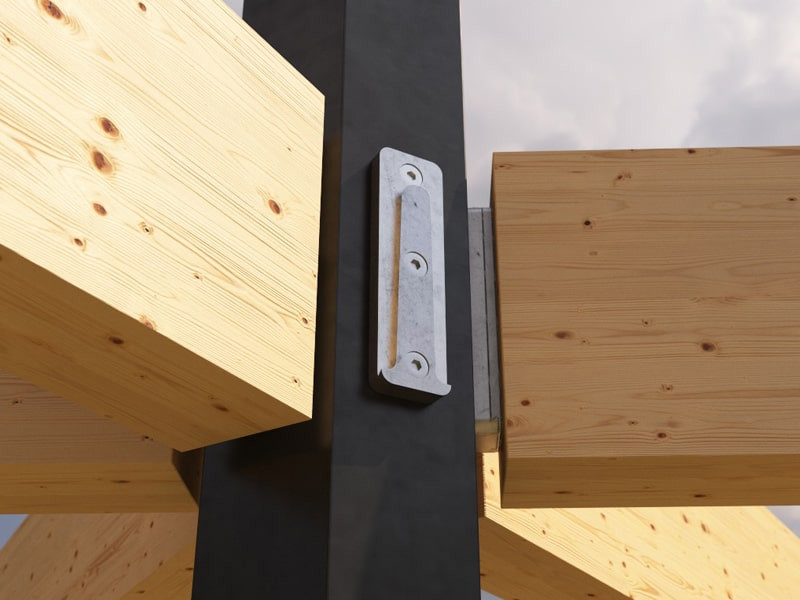

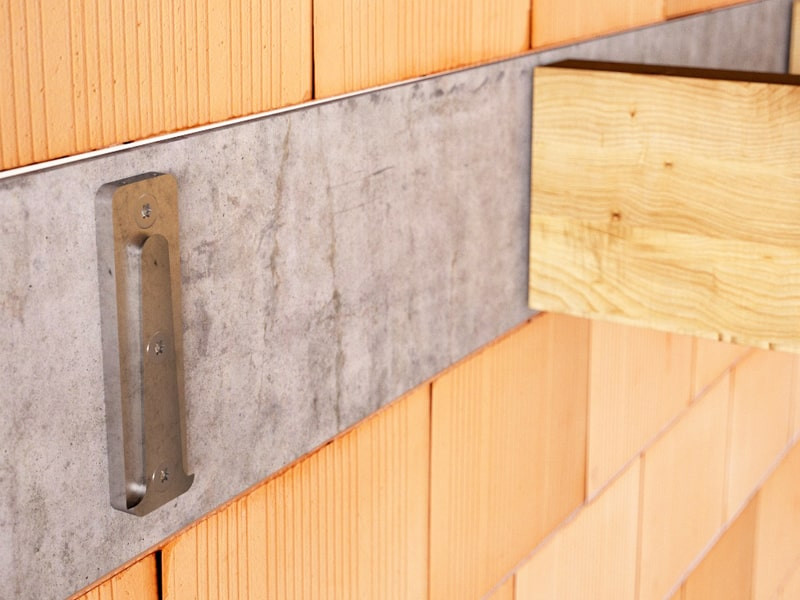

Ligação calculada e certificada para fixação de vigas secundárias em suportes de betão (vigas ou pilares) e suportes de aço.

O sistema de enganchamento é rápido de instalar e pode ser facilmente removido; ideal para a realização de estruturas temporárias

Com o conector oculto UV-C, realizar estruturas mistas removíveis é muito simple.

Video

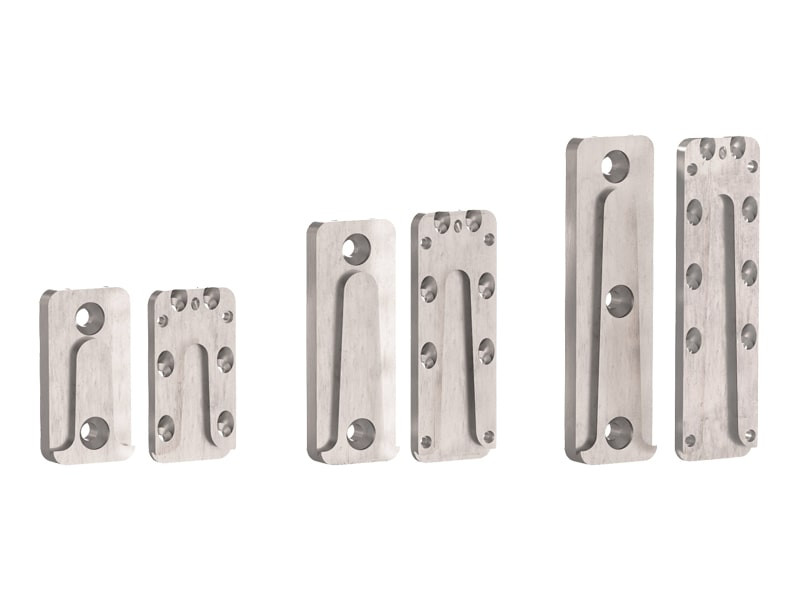

Os parafusos de bloqueio adicionais incluídos na embalagem garantem resistência para forças de baixo para cima. A chapa tridimensional furada em liga de alumínio é ideal para ligações de corte madeira-betão e aplicações que exijam resistência em todas as direções; também é adequada para utilização em madeira maciça e lamelada, CLT e LVL.

Documentação

Ficha técnica
Declaração de desempenho (DOP) Descarregue
File CAD

UV-C

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
UVC60115 60 115 24 10
UVC60160 60 160 24 10
UVC60215 60 215 24 10

Specifications

Fornecimento e colocação de ligador oculto de engate madeira-betão, tipo UV-C.
Marcação CE em conformidade com ETA

Campos de emprego:

  • Ligações madeira-betão

Material:

  • Chapa furada tridimensional em liga de alumínio

Geometria:

Angular:

– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
