LIGADOR OCULTO COM E SEM FUROS
ALUMAXI

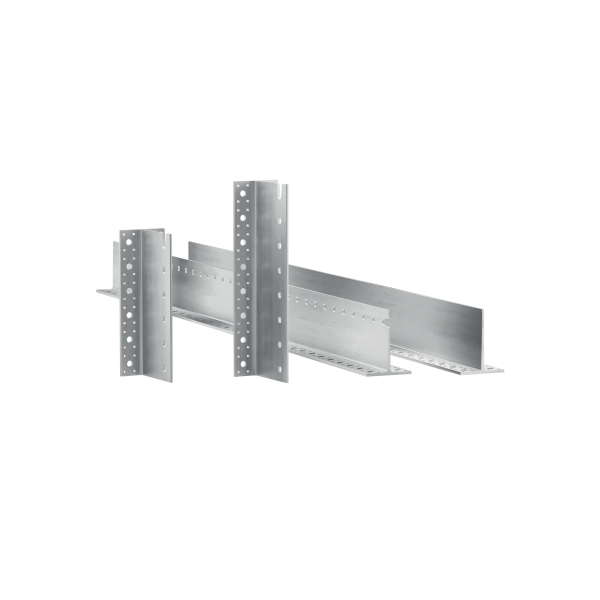

ALUMAXI é um ligador de fixação standard concebido para permitir realizar facilmente estruturas com dimensões pouco habituais.
É o conector ideal para ligações de vigas de grandes dimensões que requerem resistências muito elevadas.
Video
LIGADORES ANGULARES GRANDES PARA ESTRUTURAS DE GRANDES DIMENSÕES. DESCUBRA AS RESISTÊNCIAS SUPERIORES DA CHAPA ALUMAXI

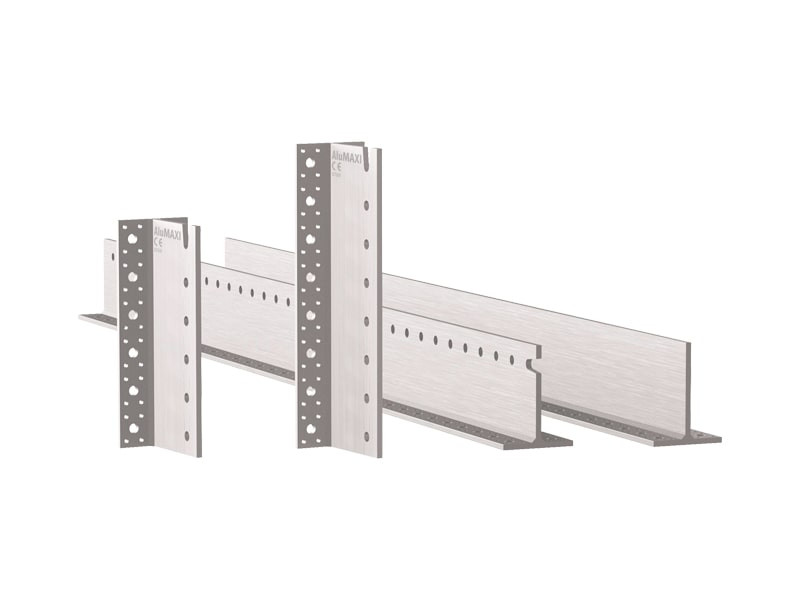

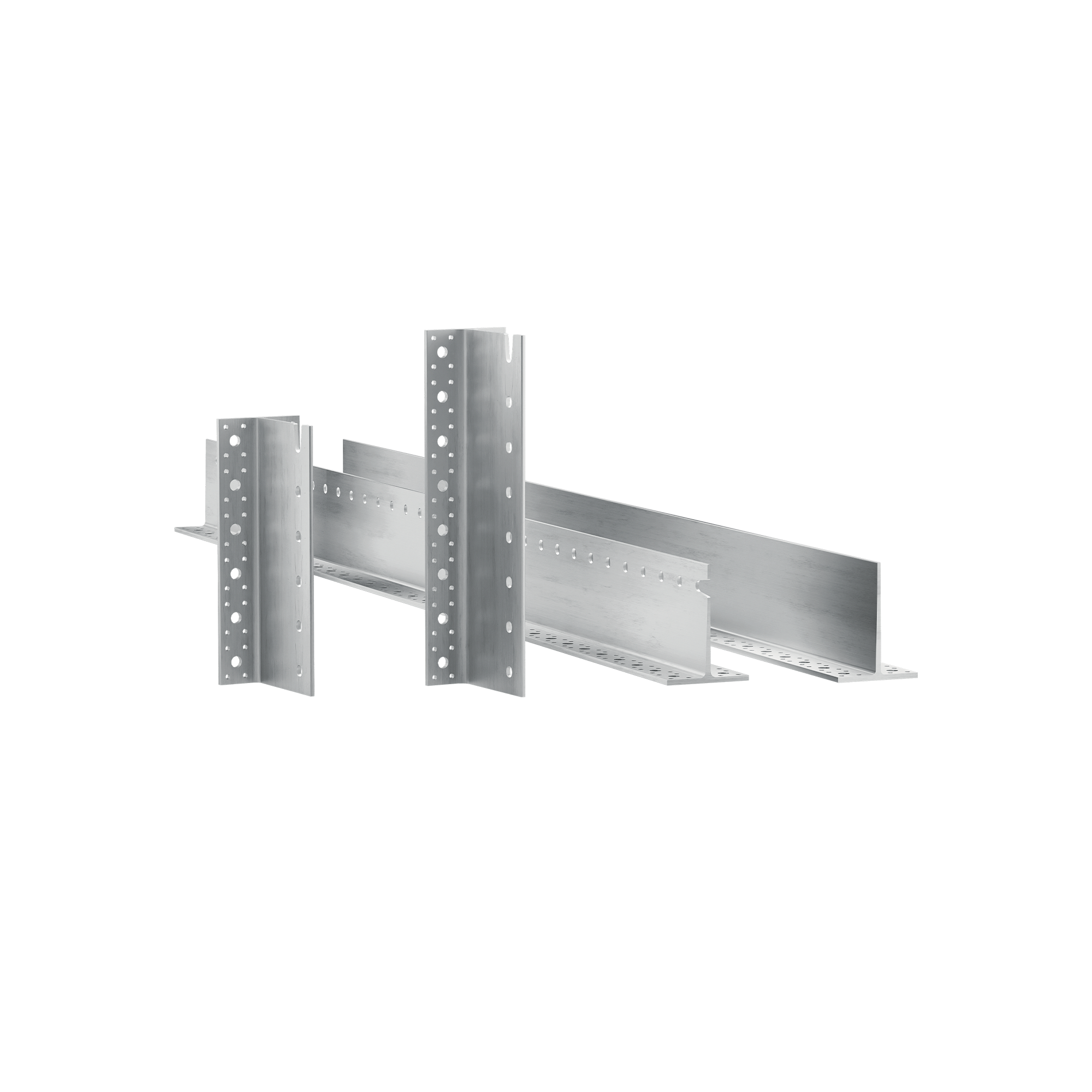

O ligador angular para madeira ALUMAXI é realizado em liga de aço-alumínio de elevada resistência. É produzido por extrusão, portanto, não possui soldaduras. As resistências são certificadas e calculadas em todas as direções: verticais, horizontais e axiais.
A fixação é certificada também com parafusos LBS e cavilhas autoperfurantes SBD. A versão sem furos concede ampla possibilidade de posicionamento dos cavilhas. A leveza da liga de aço-alumínio facilita o transporte e a movimentação no estaleiro, garantindo também resistências superiores. Totalmente oculto, este ligador para vigas satisfaz os requisitos de resistência ao fogo.

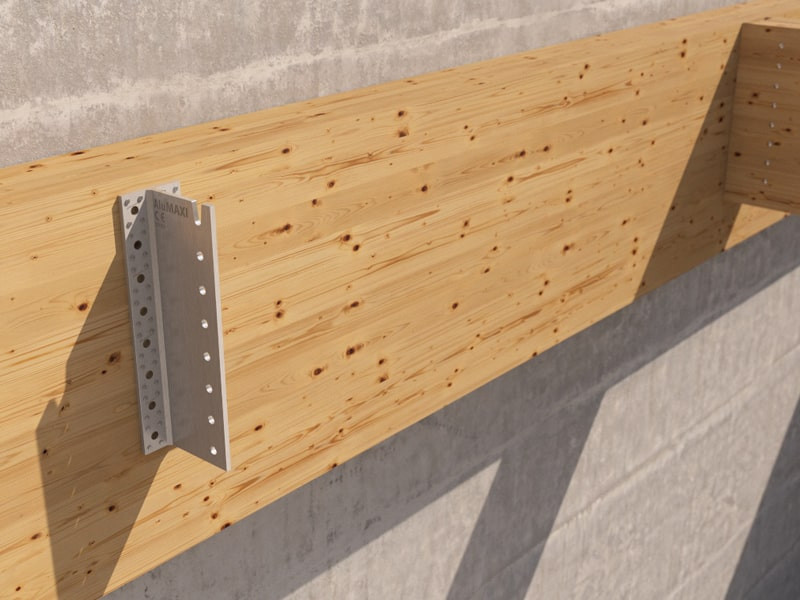

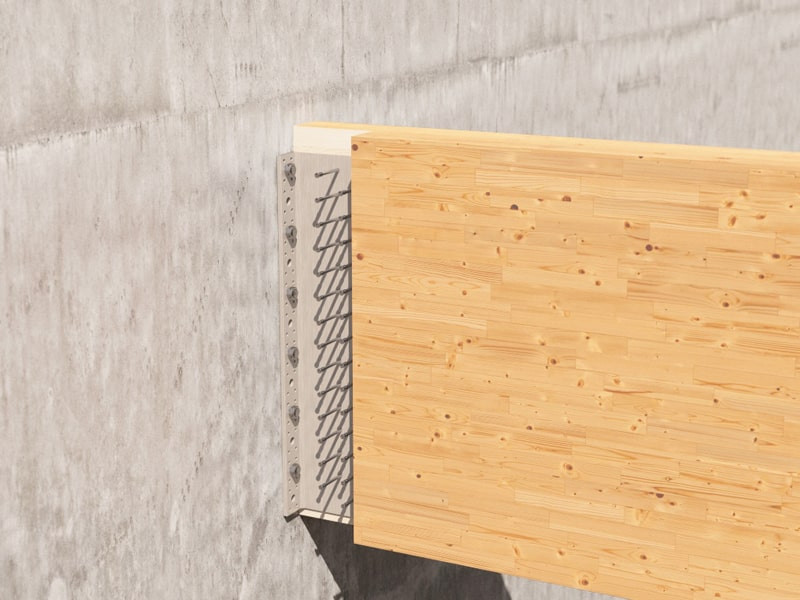

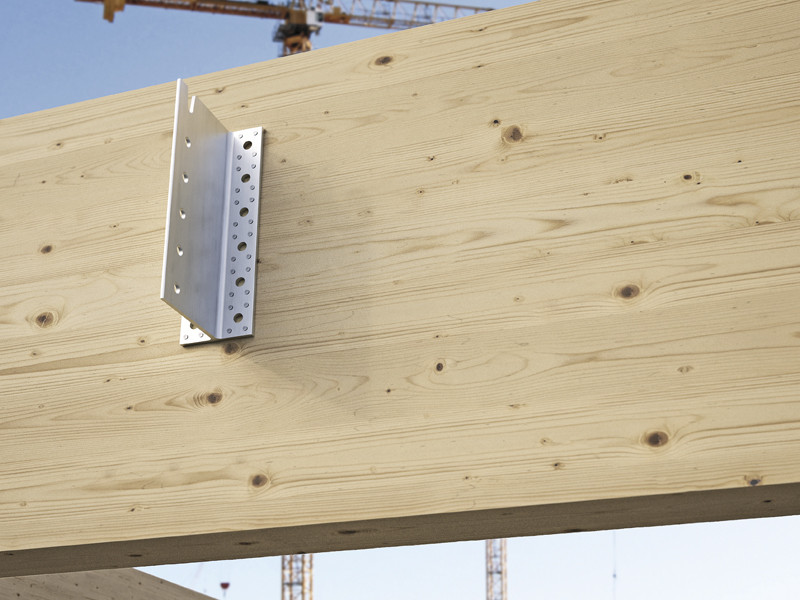

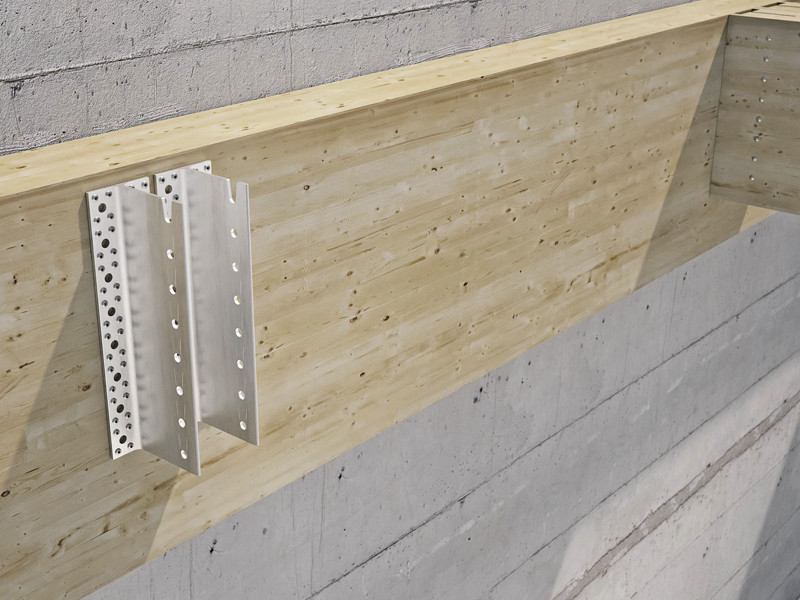

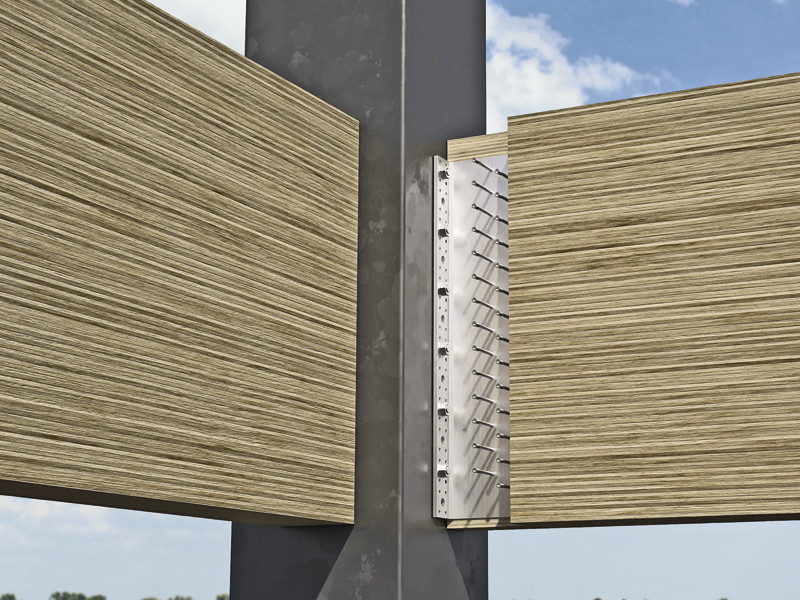

Concebido para realizar ligações de corte madeira-madeira e madeira-betão tanto ortogonais, como inclinadas. Ideal para utilização com madeira maciça e lamelar, CLT, LVL e painéis à base de madeira.
Documentação
| Ficha técnica | |
|---|---|
| Ficha técnica USA | |
| Ficha técnica CANADA | |
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| Caderno de encargos | |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
ALUMAXI COM FUROS
| CÓDIGO | H
[mm]
|
pçs |
|---|---|---|
| ALUMAXI384L | 384 | 1 |
| ALUMAXI512L | 512 | 1 |
| ALUMAXI640L | 640 | 1 |
| ALUMAXI768L | 768 | 1 |
| ALUMAXI2176L | 2176 | 1 |
ALUMAXI SEM FUROS
| CÓDIGO | H
[mm]
|
pçs |
|---|---|---|
| ALUMAXI2176 | 2176 | 1 |
Specifications
ALUMAXI
Fornecimento e colocação de ligador oculto com furos para estruturas de madeira, tipo ALUMAXI.
Marcação CE em conformidade com ETA 09/0361
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa furada tridimensional em liga de alumínio
Geometria:
- H (mm) = :
- Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
ALUMAXI L
Fornecimento e colocação de ligador oculto com furos para estruturas de madeira, tipo ALUMAXI L.
Marcação CE em conformidade com ETA 09/0361
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa furada tridimensional em liga de alumínio
Geometria:
- H (mm) = :
- Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
